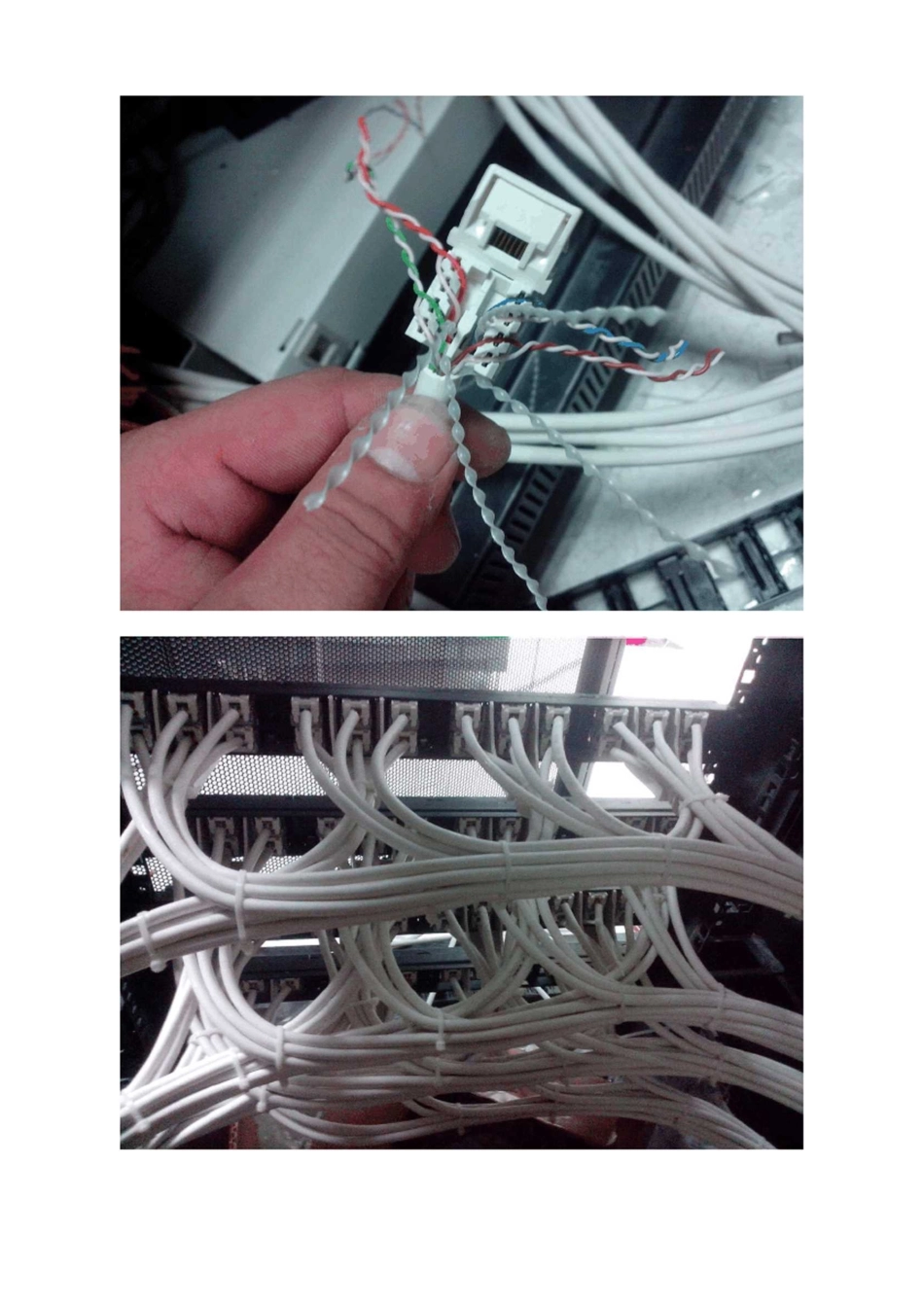

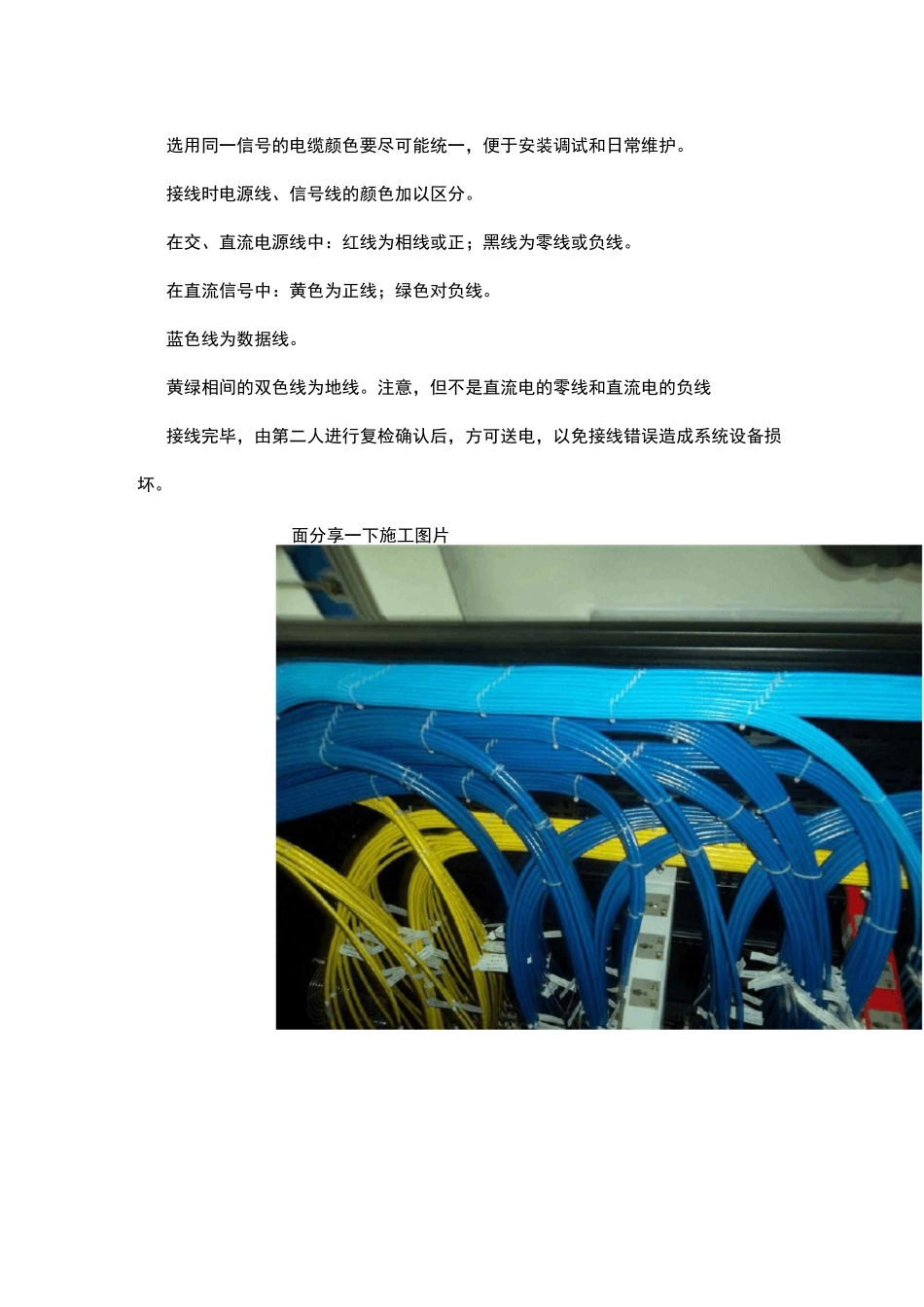

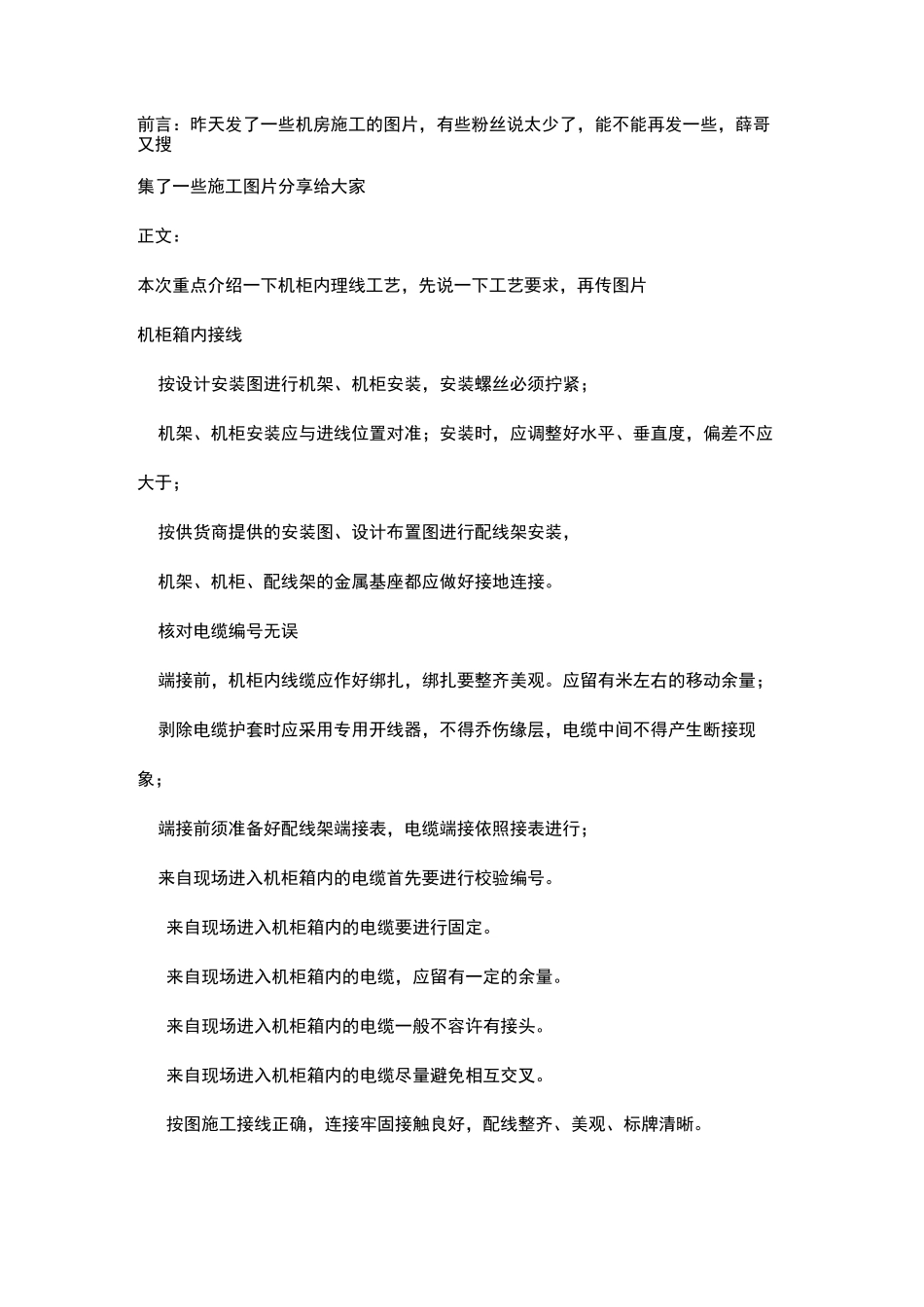

前言:昨天发了一些机房施工的图片,有些粉丝说太少了,能不能再发一些,薛哥又搜集了一些施工图片分享给大家正文:本次重点介绍一下机柜内理线工艺,先说一下工艺要求,再传图片机柜箱内接线按设计安装图进行机架、机柜安装,安装螺丝必须拧紧;机架、机柜安装应与进线位置对准;安装时,应调整好水平、垂直度,偏差不应大于;按供货商提供的安装图、设计布置图进行配线架安装,机架、机柜、配线架的金属基座都应做好接地连接。核对电缆编号无误端接前,机柜内线缆应作好绑扎,绑扎要整齐美观。应留有米左右的移动余量;剥除电缆护套时应采用专用开线器,不得乔伤缘层,电缆中间不得产生断接现象;端接前须准备好配线架端接表,电缆端接依照接表进行;来自现场进入机柜箱内的电缆首先要进行校验编号。来自现场进入机柜箱内的电缆要进行固定。来自现场进入机柜箱内的电缆,应留有一定的余量。来自现场进入机柜箱内的电缆一般不容许有接头。来自现场进入机柜箱内的电缆尽量避免相互交叉。按图施工接线正确,连接牢固接触良好,配线整齐、美观、标牌清晰。选用同一信号的电缆颜色要尽可能统一,便于安装调试和日常维护。接线时电源线、信号线的颜色加以区分。在交、直流电源线中:红线为相线或正;黑线为零线或负线。在直流信号中:黄色为正线;绿色对负线。蓝色线为数据线。黄绿相间的双色线为地线。注意,但不是直流电的零线和直流电的负线接线完毕,由第二人进行复检确认后,方可送电,以免接线错误造成系统设备损坏。面分享一下施工图片\\\\■anJJUHJ
