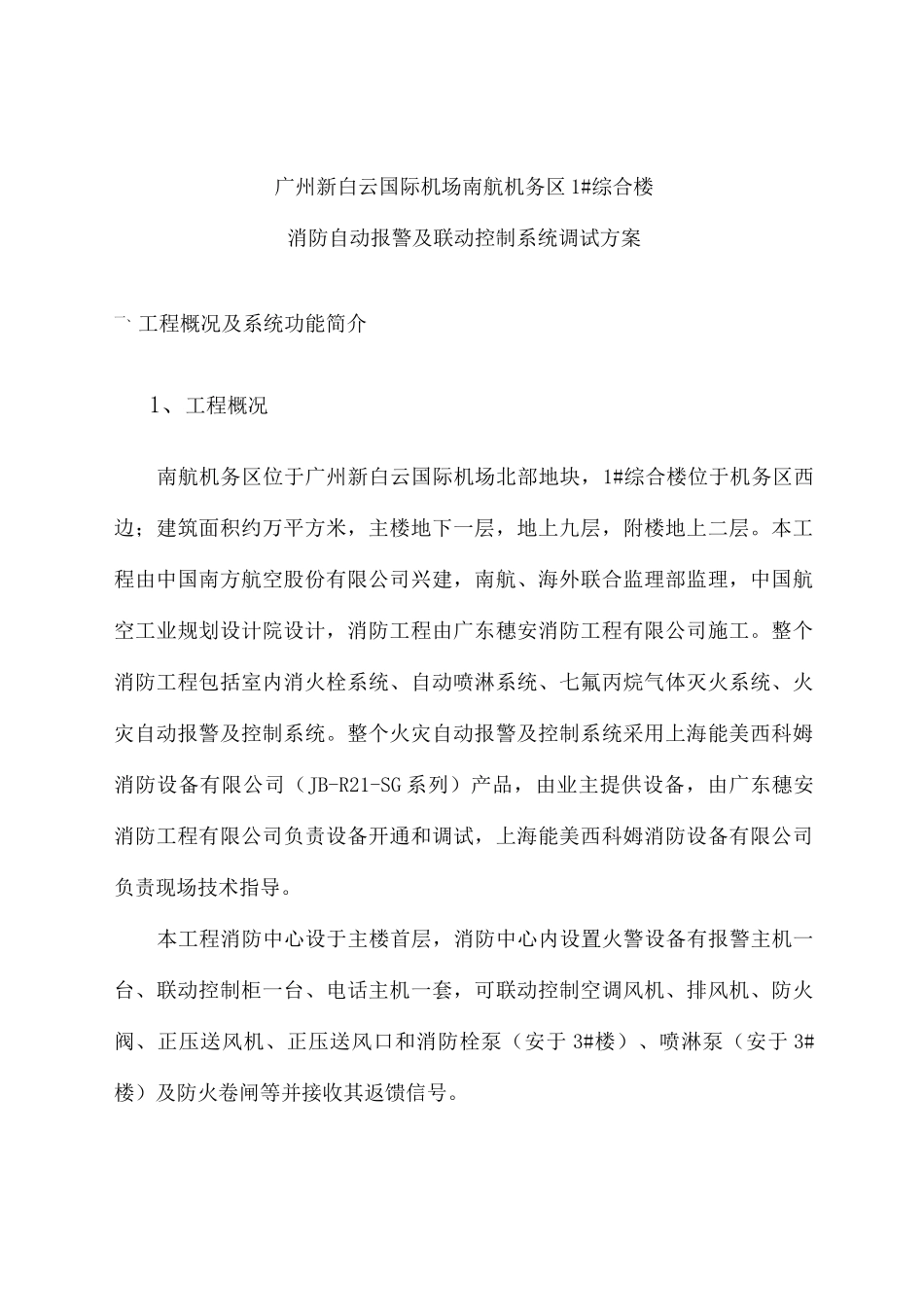

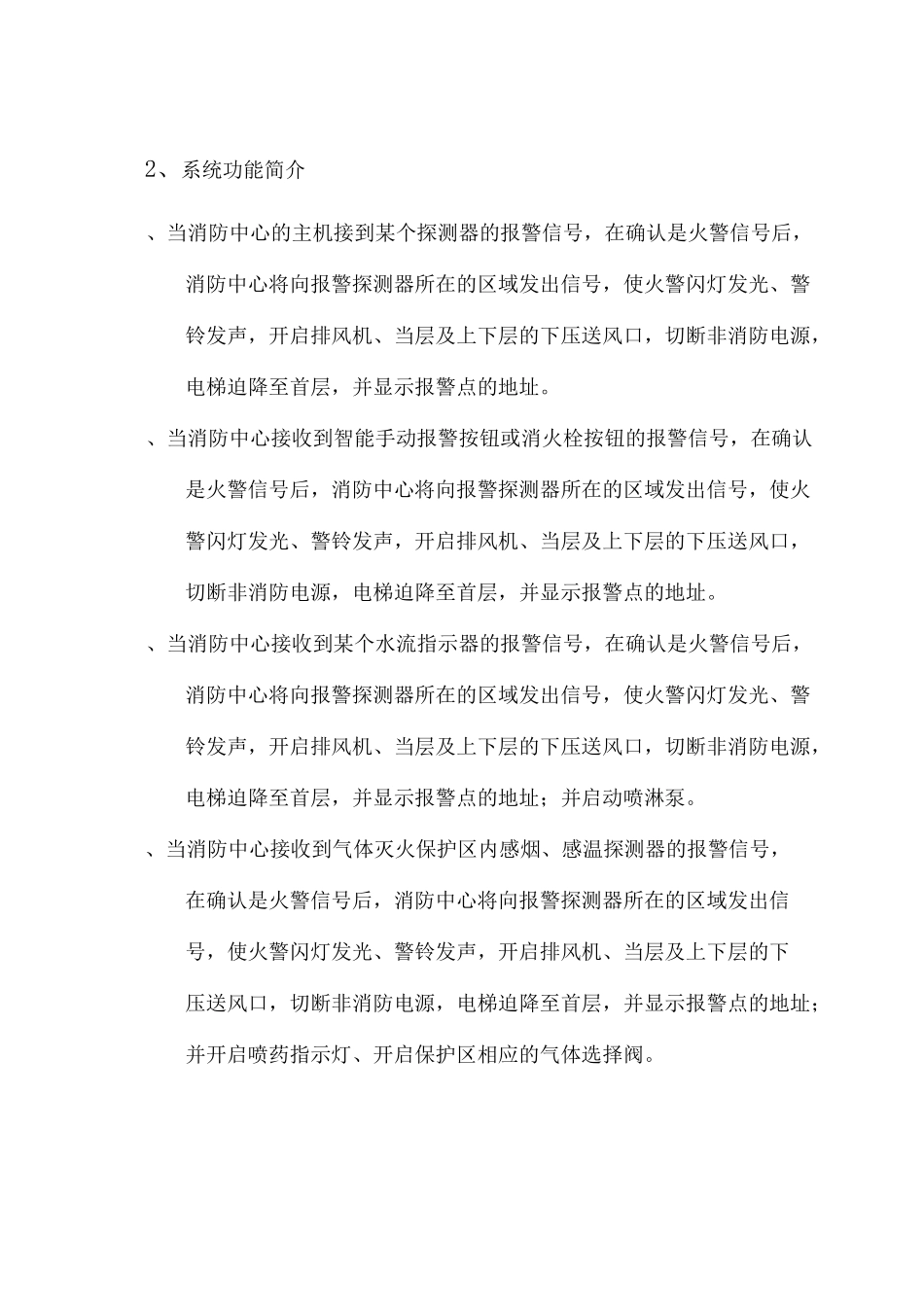

消防自动报警及联动控制系统调试方案目录广州新白云国际机场南航机务区1#综合楼消防自动报警及联动控制系统调试方案一、工程概况及系统功能简介1、工程概况南航机务区位于广州新白云国际机场北部地块，1#综合楼位于机务区西边；建筑面积约万平方米，主楼地下一层，地上九层，附楼地上二层。本工程由中国南方航空股份有限公司兴建，南航、海外联合监理部监理，中国航空工业规划设计院设计，消防工程由广东穗安消防工程有限公司施工。整个消防工程包括室内消火栓系统、自动喷淋系统、七氟丙烷气体灭火系统、火灾自动报警及控制系统。整个火灾自动报警及控制系统采用上海能美西科姆消防设备有限公司（JB-R21-SG系列）产品，由业主提供设备，由广东穗安消防工程有限公司负责设备开通和调试，上海能美西科姆消防设备有限公司负责现场技术指导。本工程消防中心设于主楼首层，消防中心内设置火警设备有报警主机一台、联动控制柜一台、电话主机一套，可联动控制空调风机、排风机、防火阀、正压送风机、正压送风口和消防栓泵（安于3#楼）、喷淋泵（安于3#楼）及防火卷闸等并接收其返馈信号。2、系统功能简介、当消防中心的主机接到某个探测器的报警信号，在确认是火警信号后，消防中心将向报警探测器所在的区域发出信号，使火警闪灯发光、警铃发声，开启排风机、当层及上下层的下压送风口，切断非消防电源，电梯迫降至首层，并显示报警点的地址。、当消防中心接收到智能手动报警按钮或消火栓按钮的报警信号，在确认是火警信号后，消防中心将向报警探测器所在的区域发出信号，使火警闪灯发光、警铃发声，开启排风机、当层及上下层的下压送风口，切断非消防电源，电梯迫降至首层，并显示报警点的地址。、当消防中心接收到某个水流指示器的报警信号，在确认是火警信号后，消防中心将向报警探测器所在的区域发出信号，使火警闪灯发光、警铃发声，开启排风机、当层及上下层的下压送风口，切断非消防电源，电梯迫降至首层，并显示报警点的地址；并启动喷淋泵。、当消防中心接收到气体灭火保护区内感烟、感温探测器的报警信号，在确认是火警信号后，消防中心将向报警探测器所在的区域发出信号，使火警闪灯发光、警铃发声，开启排风机、当层及上下层的下压送风口，切断非消防电源，电梯迫降至首层，并显示报警点的地址；并开启喷药指示灯、开启保护区相应的气体选择阀。、调试依据及说明1、调试依据1.1、依据中国航空工业规划设计研究院设计的“火警及流水作业防控制”施工图和深圳深港机电消防装饰工程公司设计的“火灾自动报警”深化设计图；1.2、依据国家规范GB50166-92《火灾自动报警系统施工及验收规范》和GB50339-2003《智能建筑工程质量验收规范》2、调试说明1.1、本调试方案仅适用于广州新白云国际机场南航机务区1#综合楼消防自动报警及联动控制系统调试和配合其它专业的消防调试工作；1.2、本调试方案根据本项目的施工进度和现场条件，并以配合其它专业为目的而制定；1.3、本调试方案依据文件：合同文件、设计图纸、现场修改指令、国家施工及验收规范、国家规定的有关调试表格等；1.4、在调试过程中，示现场实际情况，可能会有所改变；1.5、调试中所有操作人员持证上岗，接有关操作规程进行操作。三、调试的主要内容1、调试准备1.1、首先应充分熟悉消防系统图、平面图、安装图及设备技术文件1.2、整理好设计变更文字记录、各种文件及与调试有关的技术资料1.3、根据设计要求及相关规范，有必要时编制单项调试方案；1.4、准备调试仪表、仪器；1.5、成立调试小组；1.6、获取相关调试指令或许可；1.7、检查各系统回路是否符合调试要求；1.8、水灭火系统、气体灭火系统调试合格；1.9、消防稳压供水设备安装及调试完成；1.10、消防水泵安装及调试完毕（本项由广东省工业设备安装公司负责）。2、调试项目、消防控制中心控制屏、联动屏及其至设备、模块箱、火警接线箱、气体灭火控制箱线路的检查；、线路检查及绝缘电阻测试；、消防中心控制屏、联动屏的受电；、消防中心向各回路模块箱、火警接线箱及气体灭火控制箱送电；、设备联动调试，非本专业设备需其他专业配合完成；、终端报警设备的受电、...
