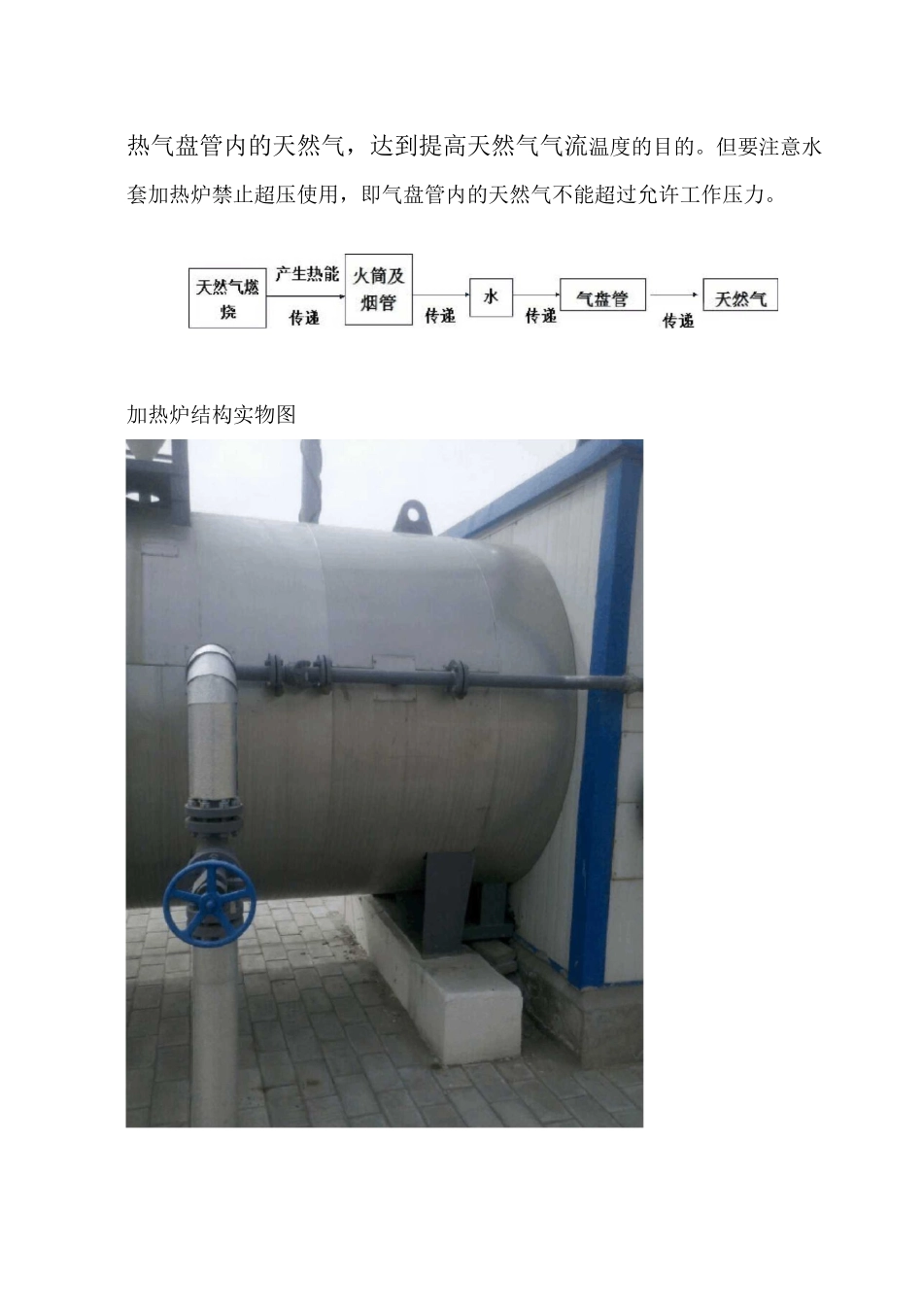

水套加热炉水套加热炉是为满足油气田特殊需要而设计的一种专用加热设备,主要用于油气集输系统过程中,将原油、天然气加热到工艺要求的温度,以便进行输送、沉降、分离、脱水和初加工。是油气输送系统中应用广泛的专用设备，具有品种多、配置多样，结构紧凑、功能齐全、适用范围广等特点，是理想的加热设备。一、水套加热炉结构原理水套炉是以水作为传热介质的间接加热设备，如图5-21。水套炉是由简体、烟火管、气盘管和其他附件组成。气盘管和进出筒体处用盘根密封，松紧由填料压盖调节。水套炉通过水箱给炉内加水，水套炉炉内压力（壳程压力）为常压。水套炉筒体上焊有温度计插孔，装有水位计，以控制水套炉运行。水套炉筒体靠鞍式支座支撑，筒体上敷设耐火材料保温。24热气盘管内的天然气，达到提高天然气气流温度的目的。但要注意水套加热炉禁止超压使用，即气盘管内的天然气不能超过允许工作压力。加热炉结构实物图燃料气管道（可预热）加水包天然气进出管道及压变温变燃烧器（送风系统、点火系统、监测系统、燃料系统、电控系统）燃烧器多功能组合调节器（调节空气/燃料比例、监测炉温、压力火焰等）、人孔、液位计防爆门(烟囱或烟箱内发生爆炸时泄放压力)二、水套炉的运行操作规范1、开车前的准备工作1)首先检查炉体附件及各管线的阀门、管件、仪器、仪表是否装备齐全；2)对炉体及所有管线进行彻底吹扫和清洁，保证炉体及管线内不含液体和残渣；3)进行试漏检查，确保各个静密封点无泄漏；4)检查空气及烟气通道是否正常；5)检查燃烧器系统，保证燃料气压力正常，燃料气中不含液体。2、开车步骤1)水套炉传热介质使用防冻液，防冻液冰点要低于当地最低环境温度。打开加热炉加水包，向炉体内加入防冻液，将液位计液位控制在中间水位(一般为1/2~2/3)；2)供给燃料气(气压表压力为0.2—0.3MPa)，使加热炉预热。加热炉预热时燃料气的供给有以下两种方法；方法一：关闭盘管进口所有阀门，打开盘管出口所有阀门，点火使燃烧器运行起来(初次运行，升温速度不能过快，以免热胀冷缩过快损坏炉体)；方法二：如下游管网无天然气，则需将下游外输阀门关闭，缓慢打开盘管进口阀门进行充压，待压力升起后关闭盘管进口阀门，然后点火使燃烧器运行起来；3)待加热炉内传热介质温度$70°C时，缓慢依次打开盘管进口各阀门，使被加热天然气温度逐渐升高；4)待运行正常后，锁定控制系统参数，确保安全运行。并将运行参数记录并存档，以便日后查用。3、停车步骤1)关闭燃烧器；2)关闭燃料供应系统；3)待加热炉温度降到接近环境温度时，关闭被加热介质进、出口阀门，但要使进口阀稍有开度，以防盘管压力升高，待加热炉炉温与环境温度一致时，方可将进口阀关闭；4)关闭系统电源；4、紧急停车1)关闭系统电源；2)关闭燃料供应系统；3)关闭燃烧器；4)待加热炉温度降到接近环境温度时，关闭被加热介质进、出口阀门，但要使进口阀稍有开度，以防盘管压力升高，待加热炉炉温与环境温度一致时，方可将进口阀关闭；5、注意事项1)水套炉炉体是在常压状态下运行；2)盘管工作压力不得超过10Mpa;3)遇到下列情况之一时应紧急停炉：A、炉内水位低于最低水位线；B、火嘴或烟管发生穿孔或破裂；C、防爆门或烟箱密封失严，大量烟气外冒；D、就地或控制仪表中有一失灵者；E、控制柜器件及辅机出现故障，不能保证安全运行；F、不能在线处理的故障。6、维护与保养6.1、水套炉的维护与保养站场值班人员每天对各仪表及阀门(天然气出口温度设定值、进出口阀门状态）进行巡检，保证使用状况良好，发现问题及时上报。每季度对水套炉进行排污检查，是否有污物。水套炉投运一年后，应对炉体进行全面检验，根据检验情况决定下次检验时间，原则上每3-5年进行全面检验一次；每年7月及10月分对盘管腐蚀情况进行监测，特别是弯头部位厚度；每年至少一次对加热炉燃料气系统、燃烧器进行全面的检查维修，并测量防冻液冰点，保证防冻液冰点低于当地最低环境温度；检修加热炉时，应从加热炉上拆下燃烧器，对其进行单独检修；对因燃烧而损坏了的耐火层应予及时修补；防爆门和检查孔等处的密封垫片如有损坏，应及时更换。6.2燃烧器的维护与保养燃烧...
