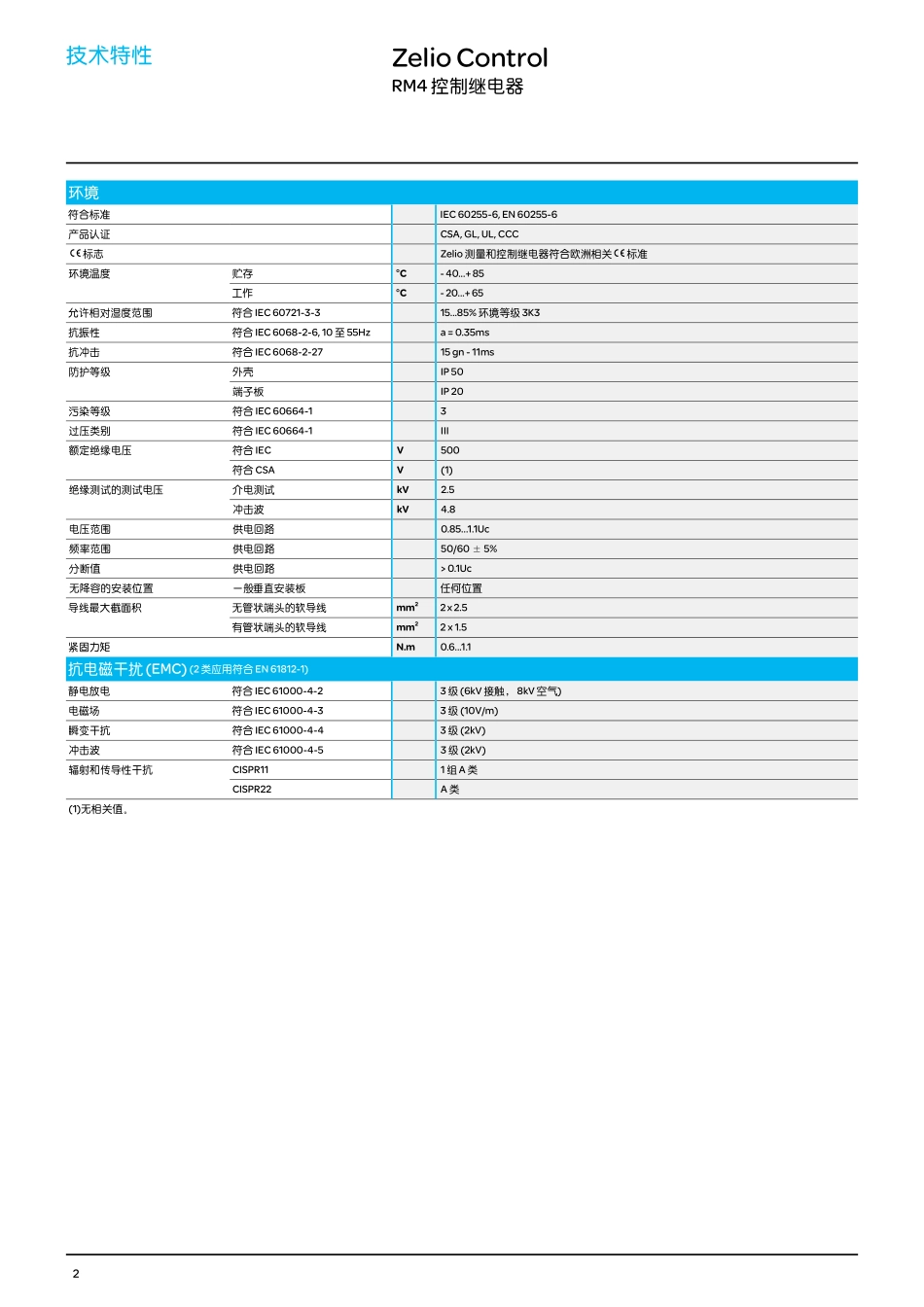

2ZelioControlRM4控制继电器技术特性环境符合标准IEC60255-6,EN60255-6产品认证CSA,GL,UL,CCCe标志Zelio测量和控制继电器符合欧洲相关e标准环境温度贮存oC-40...+85工作oC-20...+65允许相对湿度范围符合IEC60721-3-315...85%环境等级3K3抗振性符合IEC6068-2-6,10至55Hza=0.35ms抗冲击符合IEC6068-2-2715gn-11ms防护等级外壳IP50端子板IP20污染等级符合IEC60664-13过压类别符合IEC60664-1III额定绝缘电压符合IECV500符合CSAV(1)绝缘测试的测试电压介电测试kV2.5冲击波kV4.8电压范围供电回路0.85...1.1Uc频率范围供电回路50/60±5%分断值供电回路>0.1Uc无降容的安装位置一般垂直安装板任何位置导线最大截面积无管状端头的软导线mm22x2.5有管状端头的软导线mm22x1.5紧固力矩N.m0.6...1.1抗电磁干扰(EMC)(2类应用符合EN61812-1)静电放电符合IEC61000-4-23级(6kV接触，8kV空气)电磁场符合IEC61000-4-33级(10V/m)瞬变干抗符合IEC61000-4-43级(2kV)冲击波符合IEC61000-4-53级(2kV)辐射和传导性干抗CISPR111组A类CISPR22A类(1)无相关值。3输出回路特性机械寿命百万次操作30极限电流IthA870oC时额定工作极限符合IEC60947-5-1/1991和VDE066024V115V250VAC-15A333DC-13A20.30.1最小开关容量12V/10mA开关电压额定Va250最大Va440触点材料镍银90/10交流负载直流负载曲线1曲线2负载限制曲线阻性负载触点的电气寿命，感性负载的衰减系数K百万次操作。(与寿命曲线的数值一起使用)。例:115V/50Hz的LC1-F185接触器用于55VA功耗，或者电流为0.5A，cosϕ=0.3。对于0.5A，曲线1显示大于150万次操作的寿命。如果负载是感性的，应采用衰减系数k与操作周期一起使用，由曲线2显示。对于cosϕ=0.3:k=0.6电气寿命变成:150万次操作x0.6=90万次操作。1L/R=20ms2L/R带负载保护二极管3阻性负载电流(A)断开时功率因数(cosϕ)电流(A)百万次操作周期衰减系数K电压(V)ZelioControlRM4控制继电器技术特性(续)1010,10,0101234567810,60,50,90,80,70,40,310,80,60,50,40,30,230040302001005020100,10,20,51252010123RM4K4RM4-TZelioControlRM4控制继电器三相电源控制继电器RM4-T概述功能继电器用于检测三相电源，保护电机和其它负载，防止下表中所列故障。它们在前面板上有一个透明挡板，来防止设定值误调，此盖可以直接封住。RM4-TGRM4-TURM4-TRRM4-TA相序监测缺相检测欠压检测过压和欠压检测(2个门限值)相不平衡检测具有此功能不具有此功能应用●移动设备控制(现场设备，农用设备，冷冻车)●为保护人身安全防止设备反向运转(起重、运输、电梯、自动扶梯等)●灵敏的三相电源控制●防止传动负载发生危险(缺相)●正常/紧急电源切换说明RM4-TGRM4-TURRU红色LED:过压故障URUU341212RUURUU341212RUPAR121RUPAR1215ZelioControlRM4控制继电器三相电源控制继电器RM4-T概述(续)工作原理被监测的3相电源连接于继电器L1，L2，L3端子上。无须提供一个单独的电源给RM4-T继电器，它们通过端子L1，L2，L3自供电。●相序监测和缺相检测。(RM4-T所有模式)当端子通电时，继电器吸合，如果相序正确并且所有3相带电，黄色LED灯亮。如果缺相故障，或者相序不正确，继电器断电。正常工作(无故障)时继电器吸合。当缺相时立即断电(对于这些故障，任何延时不起作用)。当单相故障或丢失时，一个大于检测门限值的电压(在RM4-TG上≈130V，在RM4-TU和RM4-TR上欠压门限值设定)可以通过控制电路，检测缺相故障。在这个例子中，我们推荐使用RM4-TA继电器。在RM4-TR和RM4-TA上，红色"P"LEO灯亮表明单相缺相。●过...
