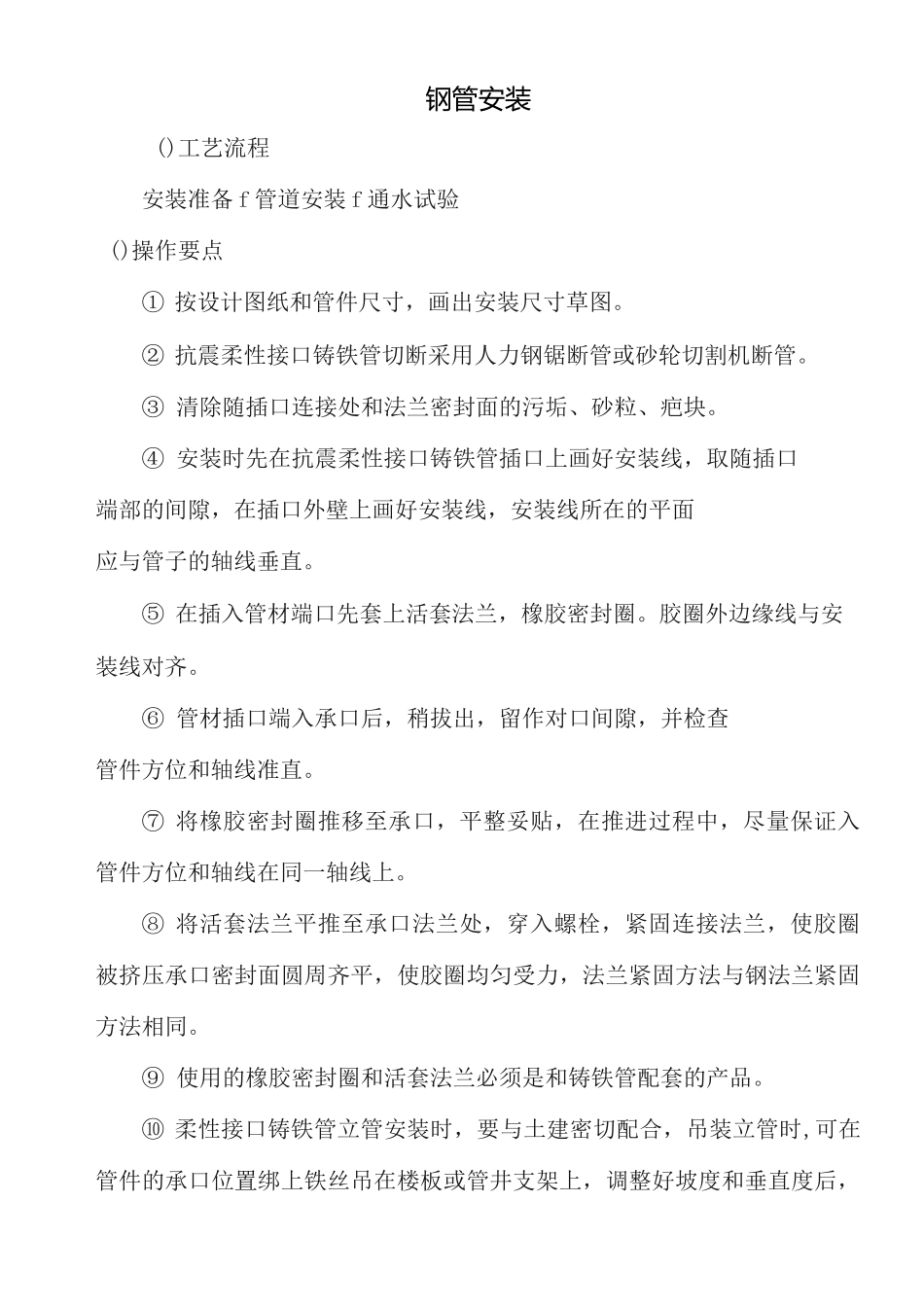

钢管安装()工艺流程安装准备f管道安装f通水试验()操作要点①按设计图纸和管件尺寸，画出安装尺寸草图。②抗震柔性接口铸铁管切断采用人力钢锯断管或砂轮切割机断管。③清除随插口连接处和法兰密封面的污垢、砂粒、疤块。④安装时先在抗震柔性接口铸铁管插口上画好安装线，取随插口端部的间隙，在插口外壁上画好安装线，安装线所在的平面应与管子的轴线垂直。⑤在插入管材端口先套上活套法兰，橡胶密封圈。胶圈外边缘线与安装线对齐。⑥管材插口端入承口后，稍拔出，留作对口间隙，并检查管件方位和轴线准直。⑦将橡胶密封圈推移至承口，平整妥贴，在推进过程中，尽量保证入管件方位和轴线在同一轴线上。⑧将活套法兰平推至承口法兰处，穿入螺栓，紧固连接法兰，使胶圈被挤压承口密封面圆周齐平，使胶圈均匀受力，法兰紧固方法与钢法兰紧固方法相同。⑨使用的橡胶密封圈和活套法兰必须是和铸铁管配套的产品。⑩柔性接口铸铁管立管安装时，要与土建密切配合，吊装立管时,可在管件的承口位置绑上铁丝吊在楼板或管井支架上，调整好坡度和垂直度后，再按上述方法进行柔性接头连接，在高速管道垂直度时，要注意不得使柔性接头内的橡胶圈“绞扭”，并使管道插口端部与承口保持间隙。O柔性接口铸铁官水平管道安装时，先将水平官安装尺寸测量好，按正确尺寸和安装的难易程度在地面进行预制（若水平管过长或吊装有困难时可分段预制和吊装）。预制时用螺栓将活套法兰与承口法兰初步联接，不必拧紧，吊装时吊点应位于柔性接头两侧与柔性接头两侧相距约。按图纸及规范要求设置好管卡后，吊装水平管。将水平管上的三通口或弯头的方向及坡度调整好，然后，按插口的安装线顺排水方向依次将柔性接头上紧，最后与排不立管固定。O用支吊装固定管子，支吊架规格、间距按图纸及规范要求，一般支吊架应设置在管道承口大头处。O立管支架安装必须在一条线上，吊架安装必须按设计坡度确定其位置，以保证压紧的橡胶密封圈受力均匀。管材生产厂规定，保证冷却期间不得移动连接件或在连接件上施加外力。管道的敷设①管道铺设应在沟底标高和管道基础质量检查合格后进行，在铺设管道前要对管材、管件等重新作一次外观检查，发现有问题的管材、管件均不得采用。②管道不得铺设在冻土上，铺设管道和管道试压过程中，应防止沟底冻结。③管材连接好后平稳放入沟槽内。部分回填、试压、全部回填。在条件允许下管径不大时，可将或根管在沟槽上接好，平稳放入沟槽内。④管材在吊动及放入沟内时，应采用可靠的软带吊具，平稳下沟,不与沟壁或沟底激烈碰撞，应防止划伤、扭曲或过大的拉伸和弯曲。⑤当管材敷设采用拖管法时，拉力不得大于管材屈服拉伸强度的。⑥管道安装和铺设工程中断时，应将管口封闭，防止杂物进入。管安装、采用人工下管时，速度应均匀、平稳，下落时低速轻放，不忽快忽慢和突然制动。严禁在管节上站人。、吊装前将管节沿沟槽边顺序排列，依次下到沟槽内。这样下管时避免了槽内运管，提高时效。、管道下槽就位后，开始装管。将单节管子按照设计的高程和位置逐节安装而形成整体管道。、在结实稳定的沟底，管沟的宽度由施工所需要的操作空间决定，空间大小必须能够正常进行管沟底部的正确准备及管沟填埋材料的填埋及夯实等工作，而且还要考虑到管沟开挖费用的经济性。管沟的宽值一般要考虑到管道的规格及夯实工具。下表给出了相应的最小宽度值：管道公称直径（毫米）最小管沟宽度（米）一般规定，当在地面连接时，开沟宽度为。当在沟内安装或开沟回填有困难，不能满足回填土实度要求时，开沟宽度为，且总宽度不小于米。管沟内管道的敷设在管道被放入管沟之前，首先应该对管道进行全面检查，在没有发现任何缺陷的情况下，管道才被允许吊入或滑入管沟内。管道通常会在地面预先连接好，有时管道可能会被预先连接成大约米的许多管段，贮存在某一个地方，当需要下放或连接时，再被运到安装地点，然后采用热熔连接或机械连接的方式连接这些管段。公称直径小于的管道可以手工拖入管沟内，对所有的大管道，管件，阀门，消防栓及配件，应该采用、适当的工具仔细将它们放到管沟内，对于长距离的管道吊装，推荐采用尼...
