电厂脱硫塔防腐施工方案VIP专享VIP免费

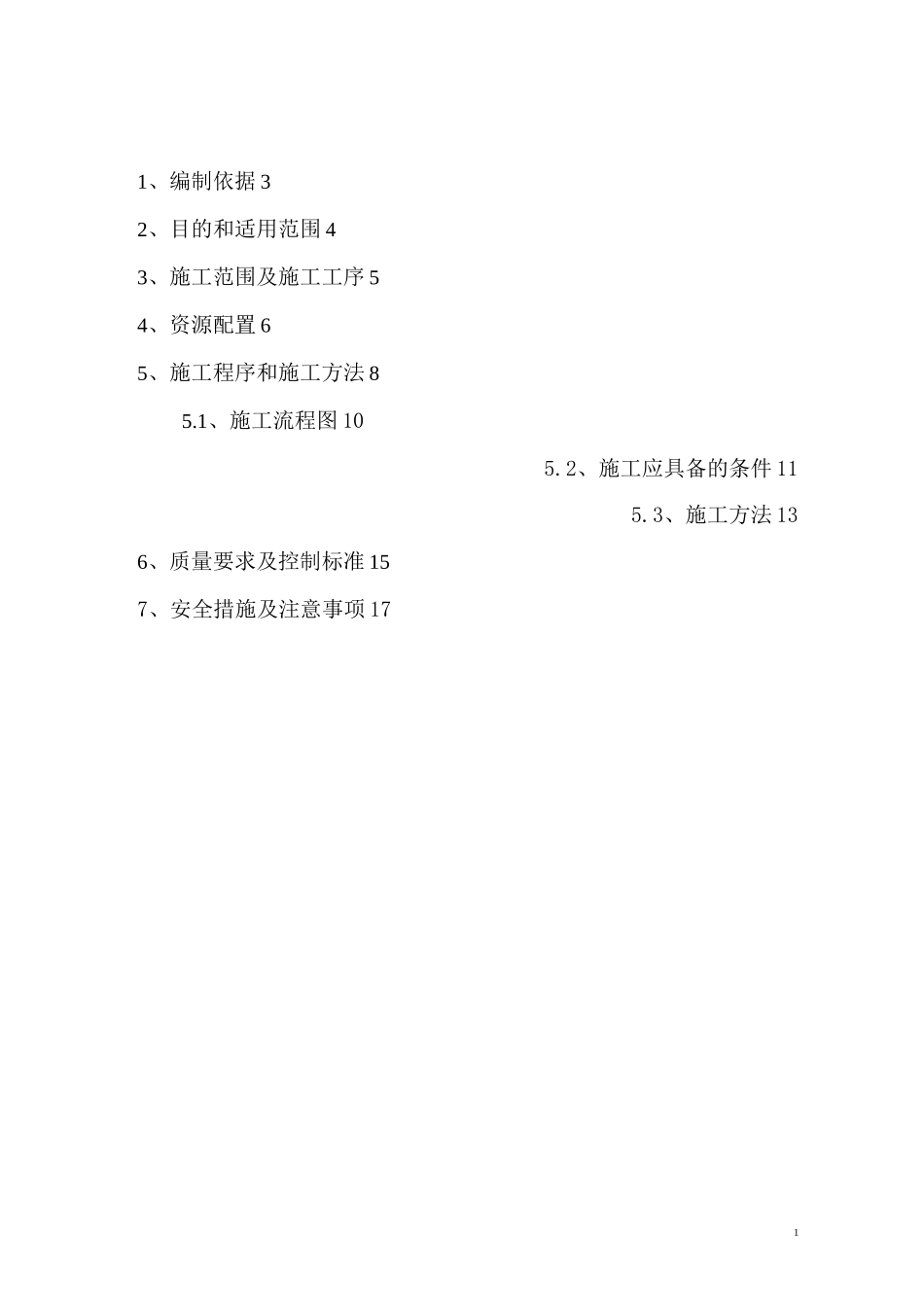

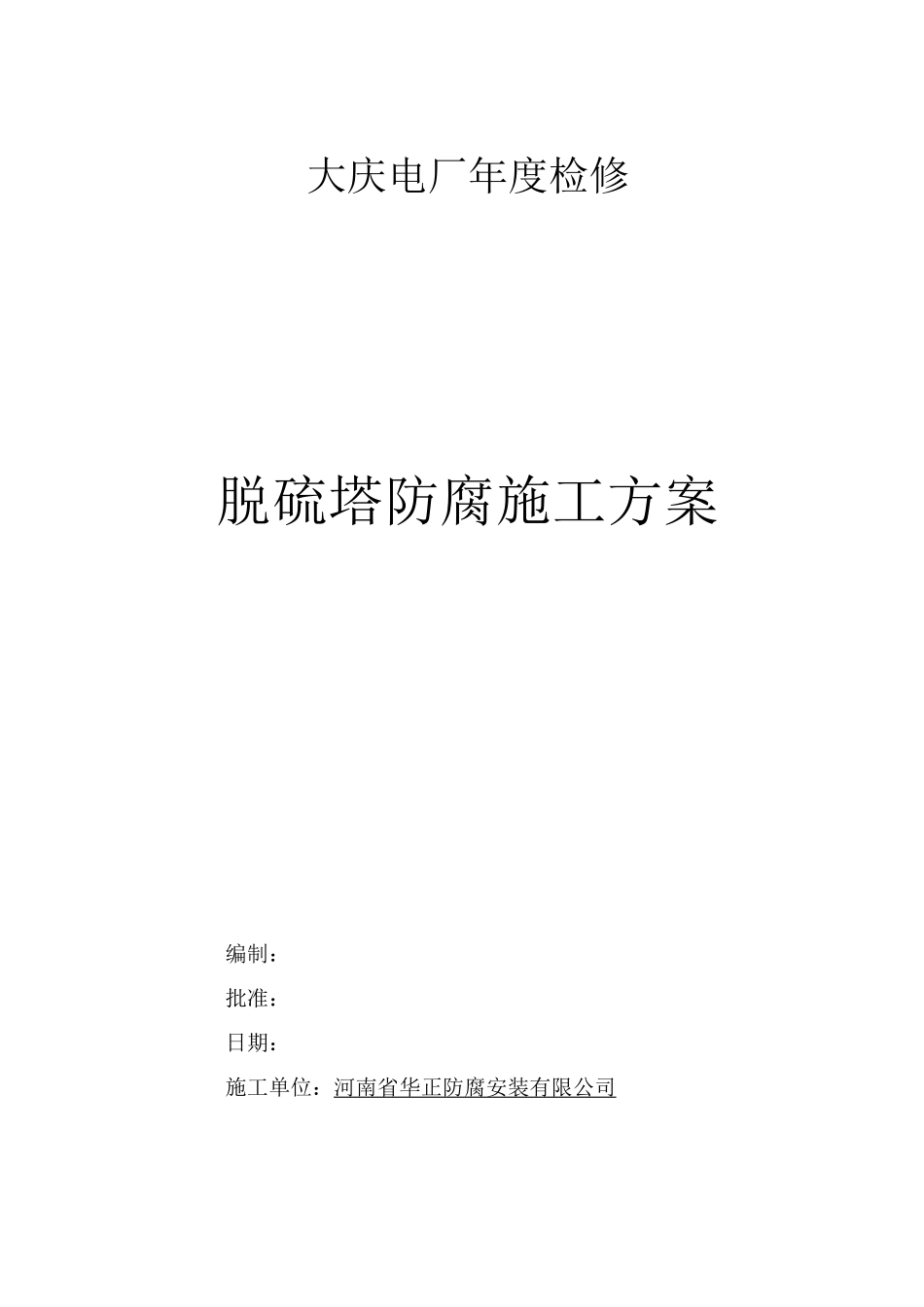

大庆电厂年度检修脱硫塔防腐施工方案编制：批准：日期：施工单位：河南省华正防腐安装有限公司11、编制依据32、目的和适用范围43、施工范围及施工工序54、资源配置65、施工程序和施工方法85.1、施工流程图105.2、施工应具备的条件115.3、施工方法136、质量要求及控制标准157、安全措施及注意事项1721、编制依据：1.1、XX工程有限公司提供的脱硫塔和再生槽设计图纸。1.2、《钢铁焊接常压容器》JB4735-1997。1.3、《钢制塔式容器》JB4710-92.1.4、《化工塔类设备施工及验收规范》HGJ211-1985.1.5、《现场设备、工艺管道焊接工程及验收规范》GB50236-1998.1.6、《涂装前钢材表面锈蚀等级和除锈等级》GB8923-98.1．7、《建筑防腐蚀工程及验收规范》GB50212-2002.1.8、《钢结构工程施工质量验收规范》GB50205-2001.1.9、《纤维增强塑料巴氏X度试验方法》GB/T3854.1.10．涂装作业安全规程、涂装前处理工艺安全及其通风净化》GB/T76922、目的和适用范围：2.1、目的：在于指导施工人员保证整个施工期间遵循工艺规范要求且按图纸要求施工，保证施工质量，达到设计要求。2.2、适应范围：本作业指导书适应于XX钢铁集团有限公司焦化炉脱硫塔及再生槽防腐施工。3、施工范围及施工工序3.1大庆电厂1#/2#炉脱硫塔及再生槽防腐施工，范围包裹：A,对罐体内外进行打磨除锈，再用环保型除锈剂进行氧化皮表面除尘清除。3B，钢楼梯、花纹板、走廊、楼板、爬梯进行打磨除锈。C,除锈完成后，在规定间隔时间内对罐体表面及外面的钢结构附件喷涂环氧铁红防锈漆2道（1道和第2道保持间隔时间）D、除锈完成后，对罐体内表面喷涂改性咲喃环氧树脂底漆。3、施工工序3.2.1、罐体外表面及其它外漏钢构防腐。材料验q表面除锈处►底漆喷涂►自检——漆膜厚度及质量►不合格部位修补卜报验合格►交工验收3.2.2、罐体内表面防腐材料验收合格——面除锈处理——底漆喷涂——中间漆喷涂——改性咲喃环氧树脂面漆喷涂——自检漆膜厚度及质量——>不合格部位修补——交工验收4、资源配置4.1、施工人员状态表序号工种数量资格要求1涂漆防腐工3熟练工能看懂一般的施工图纸及说明书，熟悉油漆防腐工艺，独立工作、安全意识强。2普工5半熟练工有实际工作经验，受过安全教育。44.2、所需机具及设备5序号名称规格数量1空压机0.2-0.8MP1台2轴流风机小型1台3手提式电动砂轮机800W5台4电动钢丝刷5台5手动钢丝刷统一100把6油漆喷枪PQ-l;PQ-2型各1把7油漆滚筒100、150、200mm各50把8鼓风机1.5KW2台9高压清洗剂5KW2台5、施工程序及施工方法5.1、施工流程图（见下表）5.2、施工应具备的条件：65.2.1、塔体内壁清理完毕经甲方验收合格进行防腐涂装作业，每涂刷一道新涂层，提交甲方验收，合格在进行后道涂层涂刷，保证塔内涂层无漏刷、均匀光泽。5.2.2、涂刷施工过程中，保证施工人员进入塔内空气供送畅通，施工过程中人身安全。5.3、施工方法：5.3.1、施工准备：5.3.1.1、根据甲方准备提供的材料及颜色，核对各种材料的生产厂家、日期、品质、色彩是不是符合。设备清点到位。5.3.1.2、对于施工本体的不同，采取不同的设备及机具，准备到位。5.3.2、表面处理5.3.2.1表面除锈以手工除锈和机戒除锈为主，其它除锈发为铺。5.3.2.2、手工除锈时，若锈层较薄，可用粗砂纸直接进行磨光，或用钢丝刷首除，再用砂纸磨光，直到露出金属光泽，达到除锈等级。锈层较厚的部位，先采用合金产顺物体表面纵行铲除，再用角向磨光机地毯式磨光，直到漏出金属光泽，再用高压空气清除附着物。5.3.2.3、对于大型设备箱罐，采用机戒除锈、兼用电动钢丝刷，对于边角，夹层边漏处，用小产先抢、后用砂纸磨光，保证整个本体达到除锈等级。5.3.2.4、对于隔夹层，边角，各构件连接处除锈不彻底的部位，采用高强度除锈剂表面喷涂，清除边角等处锈迹。除锈完成后，最后7用采用高压清洗机进行清洗，同时用刷子除去表面残留物。5．3．3、涂刷底漆5.3.3.1、除锈处理完工后，即可在间隔4-6小时内喷涂底漆，把底漆用搅拌器反复把漆搅匀，立即喷涂，在本体表面无间隙的均匀喷涂，个别夹缝和链结构件连接处，如喷不到位，即用毛刷补涂，等漆膜表干后，检测厚度在规定的公差内，...
