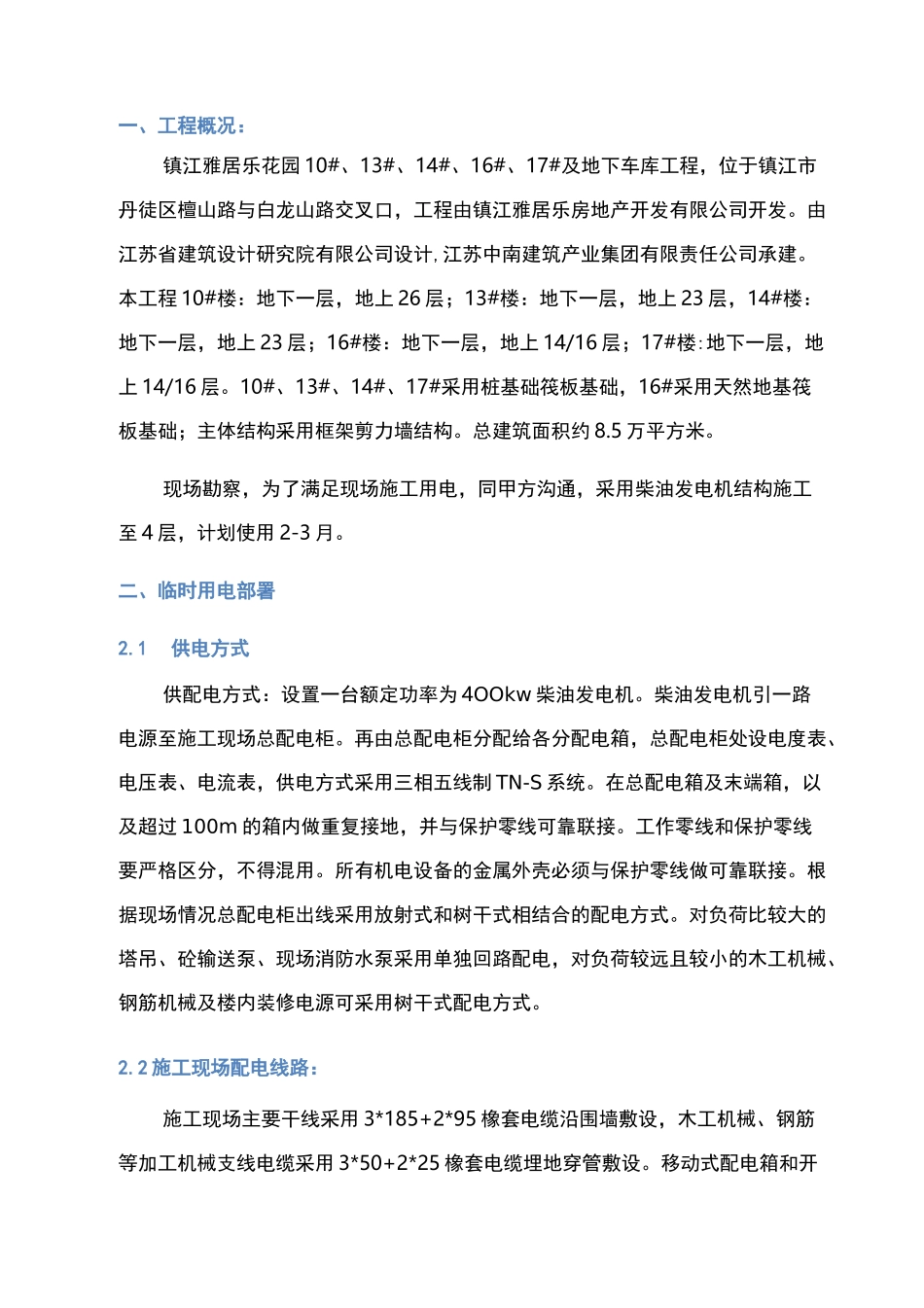

一、工程概况：镇江雅居乐花园10#、13#、14#、16#、17#及地下车库工程，位于镇江市丹徒区檀山路与白龙山路交叉口，工程由镇江雅居乐房地产开发有限公司开发。由江苏省建筑设计研究院有限公司设计,江苏中南建筑产业集团有限责任公司承建。本工程10#楼：地下一层，地上26层；13#楼：地下一层，地上23层，14#楼：地下一层，地上23层；16#楼：地下一层，地上14/16层；17#楼:地下一层，地上14/16层。10#、13#、14#、17#采用桩基础筏板基础，16#采用天然地基筏板基础；主体结构采用框架剪力墙结构。总建筑面积约8.5万平方米。现场勘察，为了满足现场施工用电，同甲方沟通，采用柴油发电机结构施工至4层，计划使用2-3月。二、临时用电部署2.1供电方式供配电方式：设置一台额定功率为4OOkw柴油发电机。柴油发电机引一路电源至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表、电压表、电流表，供电方式采用三相五线制TN-S系统。在总配电箱及末端箱，以及超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、砼输送泵、现场消防水泵采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式。2.2施工现场配电线路：施工现场主要干线采用3*185+2*95橡套电缆沿围墙敷设，木工机械、钢筋等加工机械支线电缆采用3*50+2*25橡套电缆埋地穿管敷设。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。结构和装修施工时，每栋单元楼由首层往上每隔一层放置一台分配电箱，供施工用电设备电源。2.3施工现场配电箱和开关箱：现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m,小于1.5m,其设置地点平坦并高出地面20cm，并且周围设置围栏及搭设防雨防砸棚。并在围栏上悬挂安全标志。配电箱内设置两级漏电保护,考虑到在总配箱装设总漏电保护器,容易产生误动作,所以在总配电箱处不再设置总漏电保护器,在分配电箱的负荷侧装设漏电保护器,再在开关箱的负荷侧装设漏电保护器,以便实现两级漏电保护。三、施工用电负荷计算：楼层电箱现场施工主要机械设备用电设备一览表(仅考虑示范区序号设备名称型号规格数量冶)单机容量(KW)合计容量(KW)电焊机组1闪光对焊机UN-10021002002电渣压力焊AVT01004261043电焊机BX-500821168二垂直运输机组1塔吊QTZ80351.6154.82塔吊QTZ125157.457.4三搅拌及浇捣机J具1砂浆搅拌机/24.592平板振动设ZJB21.12.23插入振动设ZN50型51.15.54水泵10330四钢筋加工机具1钢筋切断机QJ50-144.5182钢筋弯曲机WJ50-142.811.23钢筋调直机GT3-1244164砂轮机/41.14.45钢筋套丝机/4520五木工加工机具1圆盘锯MJ-26344162电刨MY-10043123手电锯80.544空气压缩机41144、六其它2室外照明8324合计：现场设备总功率900.5kw用电设备总功率为900.5KW,施工机具往往不能同时使用，也不能同时满载运营，所以考虑到需要系数K换算，选用需要系数K=0.60，所有XX机械设备效率(n)0.86,功率因数(cos®0.7,则需要用电总容量为：S二Kx(》p/n・cosQ)=0.6x(900.5/0.86・0.7)=439.8KVAXS略大于400KVA，因此，现场选配备一台400kw柴油发电机。四、发电机组的安装4.1发电机安装工艺流程：施工准备基础验收主机吊装就位排气、燃油、冷却系统安装电气设备安装接地线安装机组接线机组调试试运行验收4.2发电机基础根据安装施工图，检查基础的外形尺寸及基础上的埋铁或预留孔位置。基础表面应无裂缝、空洞、露筋和掉角现象。根据土建提供的建筑轴线位置，标高的水平线，分别检查安装基准线与建筑轴线距离，安装基准线与设备平面位置和标高的偏差值。4.3主机运输吊装就位在机组吊装就位前必须对现场进行详细的考察，并根据现场实际情况熟悉运输路线。吊装时采用125t液压汽车吊卸车后直接将柴油发电机组垂直吊至发电机房；使用垫铁等固定铁件实施稳机找平作业，预紧地脚螺栓。必须在地脚螺栓拧紧前完成找平作业。采用楔铁找平时，应将一对楔铁用点焊焊...
