第4章 习题课-电子衍射花样标定VIP免费

第4章 习题课-电子衍射花样标定_第1页
1/57
第4章 习题课-电子衍射花样标定_第2页
2/57
第4章 习题课-电子衍射花样标定_第3页
3/57

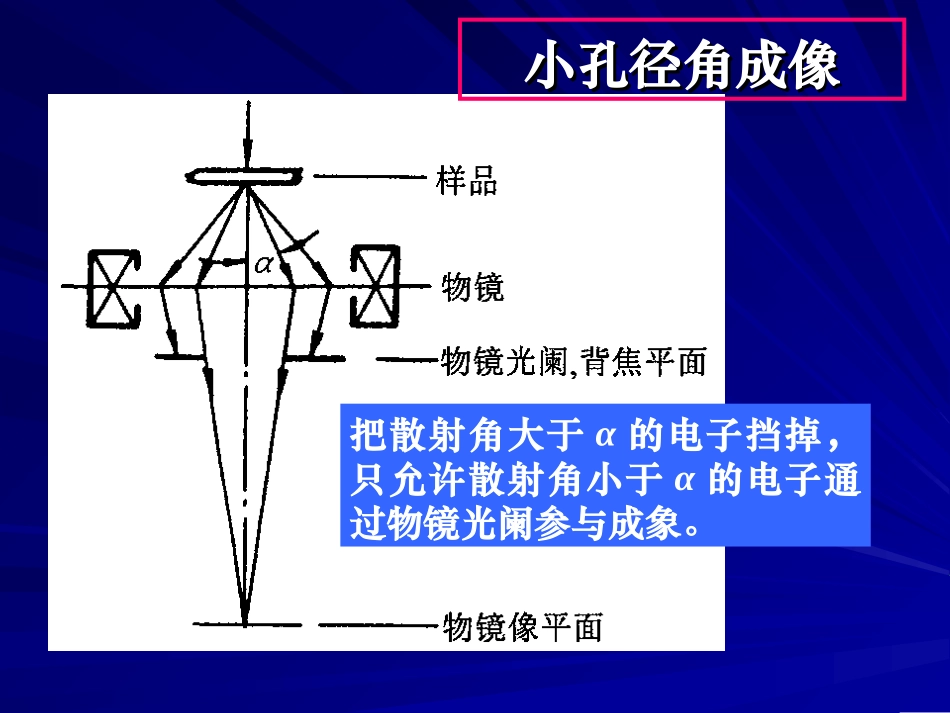

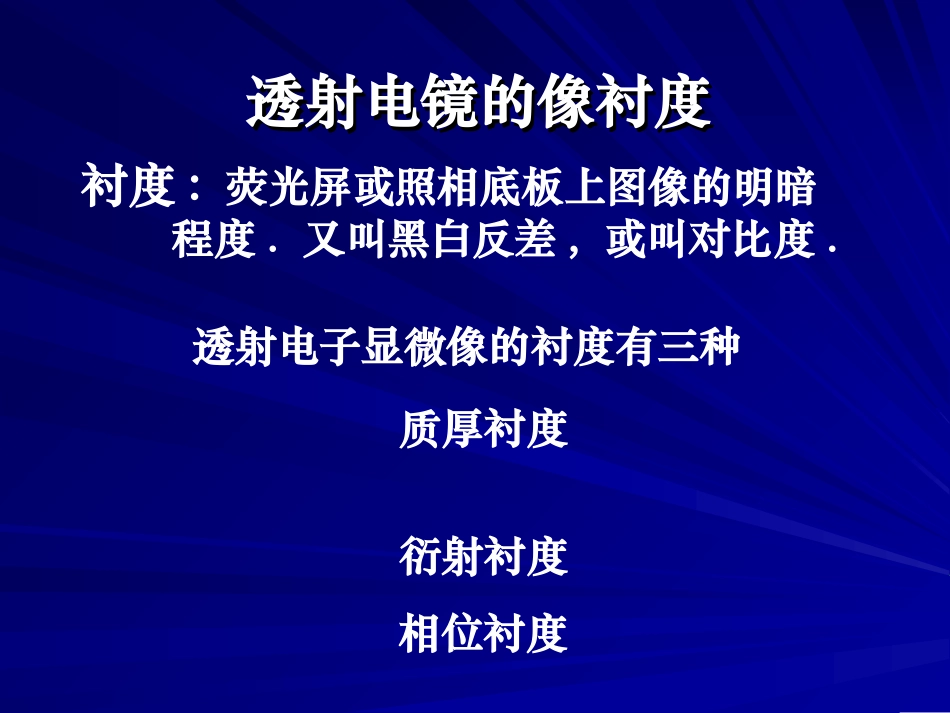

透射电镜的像衬度透射电镜的像衬度透射电子显微像的衬度有三种衬度:荧光屏或照相底板上图像的明暗程度.又叫黑白反差,或叫对比度.质厚衬度衍射衬度相位衬度试样各部分质量与厚度不同造成的显微像上的明暗差别叫质厚衬度。复型和非晶态物质试样的衬度是质厚衬度.质厚衬度的基础:1.试样原子对入射电子的散射2.小孔径角成象。一一..质厚衬度原理质厚衬度原理小孔径角成像小孔径角成像把散射角大于α的电子挡掉,只允许散射角小于α的电子通过物镜光阑参与成象。二、衍射衬度二、衍射衬度样品微区晶体取向或者晶体结构不同,样品微区晶体取向或者晶体结构不同,满足布拉格衍射条件的程度不同,使得在满足布拉格衍射条件的程度不同,使得在样品下表面形成一个随位置不同而变化的样品下表面形成一个随位置不同而变化的衍射振幅分布,所以像的强度随衍射条件衍射振幅分布,所以像的强度随衍射条件的不同发生相应的变化,称为衍射衬度。的不同发生相应的变化,称为衍射衬度。衍射衬度对晶体结构和取向十分敏感,当样品衍射衬度对晶体结构和取向十分敏感,当样品中存在有晶体缺陷时,该处相对于周围完整晶体发中存在有晶体缺陷时,该处相对于周围完整晶体发生了微小的取向变化,导致缺陷处和周围完整晶体生了微小的取向变化,导致缺陷处和周围完整晶体有不同的衍射条件,形成不同的衬度,将缺陷显示有不同的衍射条件,形成不同的衬度,将缺陷显示出来。出来。这个特点在研究晶体内部缺陷时很有用.所所以广泛地用于晶体结构研究。以广泛地用于晶体结构研究。晶体样品,薄膜样品(金属,陶瓷)的衬度来源于衍射衬度。衍射衬度的形成衍射衬度的形成衍射衬度衍射衬度通常是单束成像衬度.成像时用透射束或者用衍射束.图中用透射束成像明场像和中心暗场像明场像和中心暗场像透射束衍射束衍射束像面从衍射图上看衍射束从衍射图上看衍射束明场像中心暗场像明场像、暗场像、中心暗场明场像、暗场像、中心暗场像像明场像:用透射束成像.暗场像:用单束衍射束成像中心暗场像:用束倾斜装置把衍射束调到主轴上成像.使成像的衍射束通过电镜中轴,以减小球差,获得较高质量的图象。TiNbSnTiNbSn合金孪晶马氏体合金孪晶马氏体位位错的明场像和暗场像错的明场像和暗场像奥氏体不锈钢中孪晶奥氏体不锈钢中孪晶除透射束外,还同时让一束或多束的衍射束参与成象。由于各束的相位相干作用而得到晶格(条纹)像或晶体结构(原子)像。用来成象的衍射束(透射束可视为零级衍射束)愈多,得到的晶体结构细节愈丰富。三、相位衬度三、相位衬度相相位位衬衬度度光光路路图图衍射衬度(振幅衬度)1.电子束通过试样,相位受到晶体势场的调制,在试样下表面处得到带有晶体结构信息的物面波φ0(r).2.物面波φ0(r)经过物镜的作用,在后焦面上得到衍射束,用衍射波函数Q(g)表示。物镜好象起了频谱分析器的作用,把物面波中的透射波和各级衍射波分开来。从数学上讲,物镜对φ0(r)进行了一次富氏变换。记作Q(g)=Fφ0(r)相位衬度原理相位衬度原理物面波φ0(r)衍射波Q(g)Q(g)=Fφ0(r)像面波φ(r)φ(r)=φ(r)=F-1[Q(g)]3.3.透射束与衍射束相互透射束与衍射束相互干涉后,在像面上成像干涉后,在像面上成像得到与所选衍射束相对得到与所选衍射束相对应的晶格条纹像。应的晶格条纹像。这个过程,可理解为Q(g)乘上相位因子exp(-iX(g))后的富氏逆变换,其结果是衍射波还原成放大了的物面波,即像面波Φ(r)。物面波φ0(r)衍射波Q(g)Q(g)=Fφ0(r)像面波φ(r)φ(r)=φ(r)=F-1[Q(g)]相位衬度原理相位衬度原理高分辨晶格像成像全过程高分辨晶格像成像全过程rgQrFF1)(0包含了两次富氏变换.第一次,物镜将物面波分解成各级衍射波,在物镜后焦面上得到衍射谱。第二次各级衍射波相互干涉,重新组合,得到保留原有相位关系的像面波,在像平面处得到晶格条纹像。物面波函数衍射波函数像面波函数相位衬度像的种类原子像:像点与原子柱的投影对应,可以用原子分布进行解释。结构像:像点与原子团或原子围成的通道对应,可以用结构进行直接解释。晶格条纹像:像点与晶面间距对应,与原子排列无关。高分辨像:分辨率很高的像...
