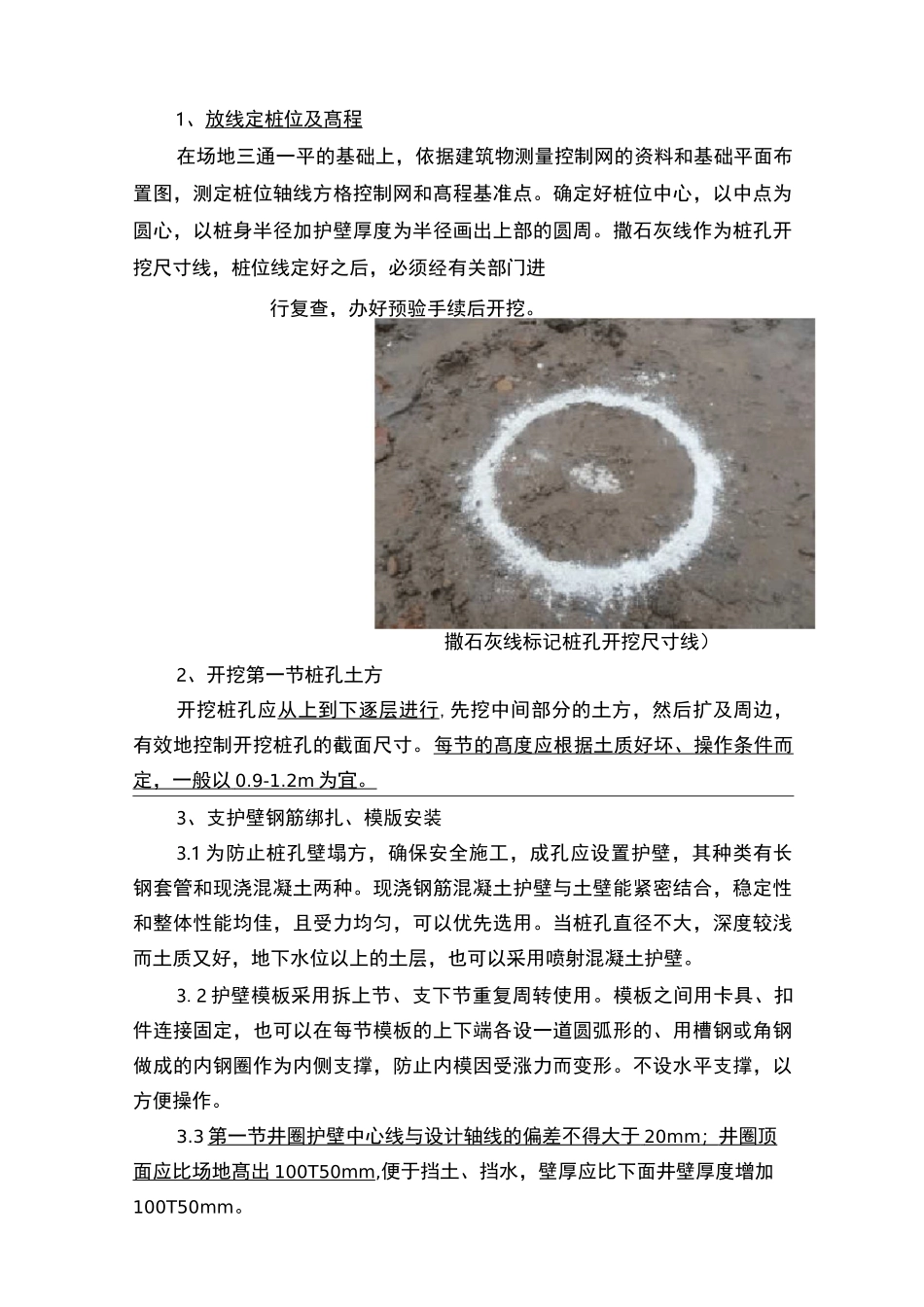

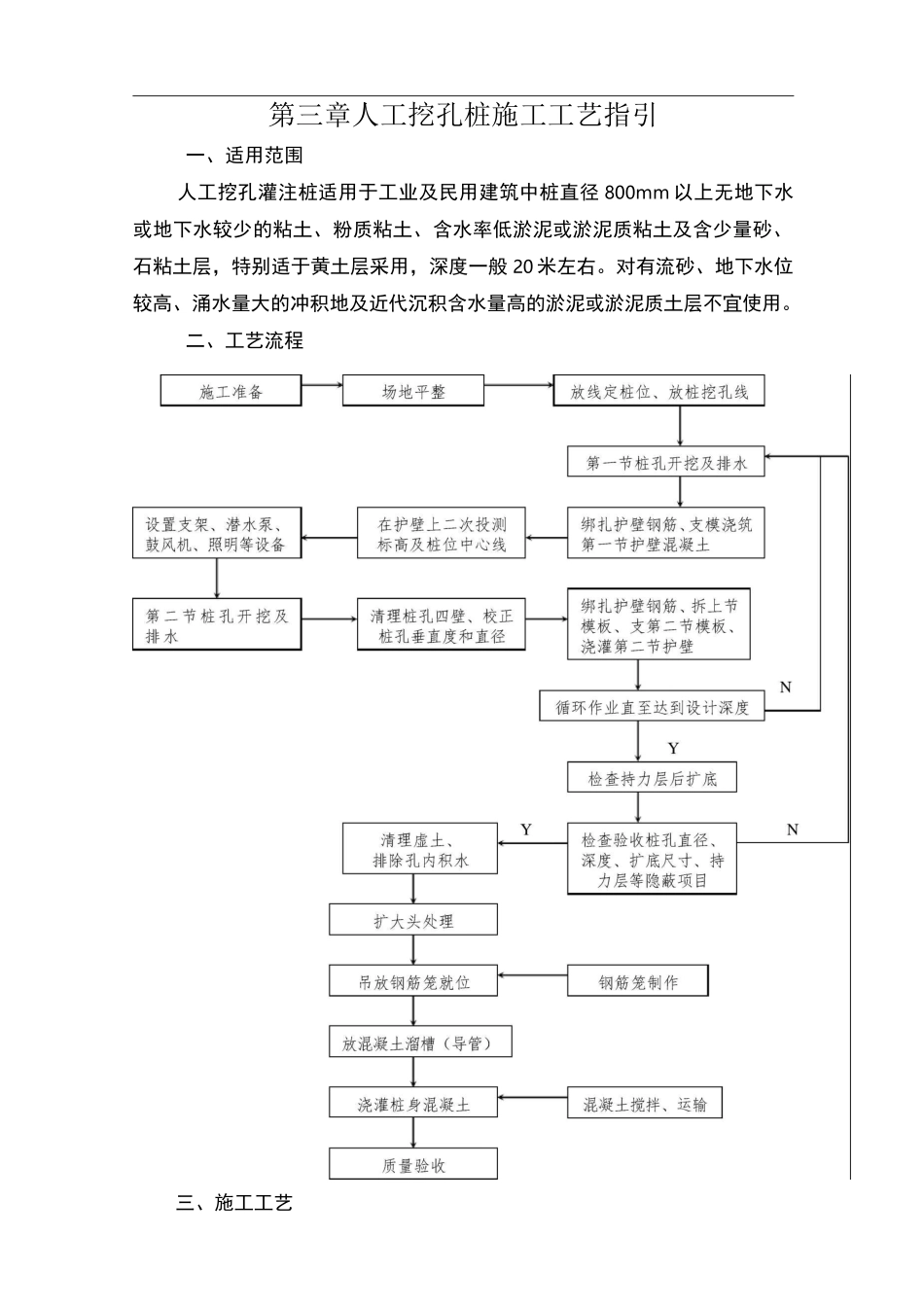

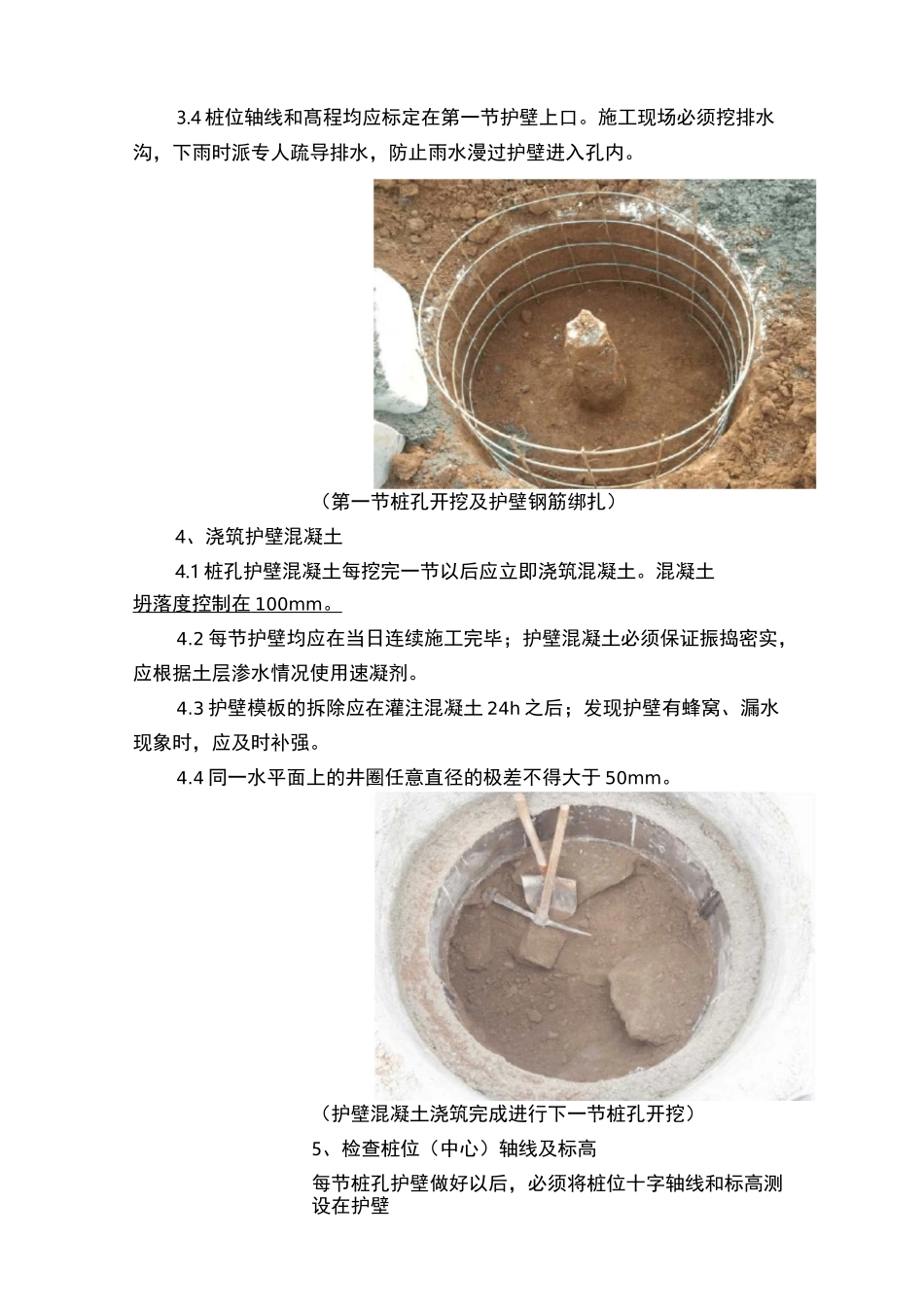

第三章人工挖孔桩施工工艺指引一、适用范围人工挖孔灌注桩适用于工业及民用建筑中桩直径800mm以上无地下水或地下水较少的粘土、粉质粘土、含水率低淤泥或淤泥质粘土及含少量砂、石粘土层，特别适于黄土层采用，深度一般20米左右。对有流砂、地下水位较高、涌水量大的冲积地及近代沉积含水量高的淤泥或淤泥质土层不宜使用。二、工艺流程三、施工工艺1、放线定桩位及髙程在场地三通一平的基础上，依据建筑物测量控制网的资料和基础平面布置图，测定桩位轴线方格控制网和髙程基准点。确定好桩位中心，以中点为圆心，以桩身半径加护壁厚度为半径画出上部的圆周。撒石灰线作为桩孔开挖尺寸线，桩位线定好之后，必须经有关部门进行复查，办好预验手续后开挖。撒石灰线标记桩孔开挖尺寸线）2、开挖第一节桩孔土方开挖桩孔应从上到下逐层进行,先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。每节的髙度应根据土质好坏、操作条件而定，一般以0.9-1.2m为宜。3、支护壁钢筋绑扎、模版安装3.1为防止桩孔壁塌方，确保安全施工，成孔应设置护壁，其种类有长钢套管和现浇混凝土两种。现浇钢筋混凝土护壁与土壁能紧密结合，稳定性和整体性能均佳，且受力均匀，可以优先选用。当桩孔直径不大，深度较浅而土质又好，地下水位以上的土层，也可以采用喷射混凝土护壁。3.2护壁模板采用拆上节、支下节重复周转使用。模板之间用卡具、扣件连接固定，也可以在每节模板的上下端各设一道圆弧形的、用槽钢或角钢做成的内钢圈作为内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。3.3第一节井圈护壁中心线与设计轴线的偏差不得大于20mm；井圈顶面应比场地髙出100T50mm,便于挡土、挡水，壁厚应比下面井壁厚度增加100T50mm。3.4桩位轴线和髙程均应标定在第一节护壁上口。施工现场必须挖排水沟，下雨时派专人疏导排水，防止雨水漫过护壁进入孔内。（第一节桩孔开挖及护壁钢筋绑扎）4、浇筑护壁混凝土4.1桩孔护壁混凝土每挖完一节以后应立即浇筑混凝土。混凝土坍落度控制在100mm。4.2每节护壁均应在当日连续施工完毕；护壁混凝土必须保证振捣密实，应根据土层渗水情况使用速凝剂。4.3护壁模板的拆除应在灌注混凝土24h之后；发现护壁有蜂窝、漏水现象时，应及时补强。4.4同一水平面上的井圈任意直径的极差不得大于50mm。（护壁混凝土浇筑完成进行下一节桩孔开挖）5、检查桩位（中心）轴线及标高每节桩孔护壁做好以后，必须将桩位十字轴线和标高测设在护壁的上口然后用十字线对中，吊线坠向孔底投设，以半径尺杆检查孔壁的垂直平整度。随之进行修整,孔深必须以基准点为依据，逐根进行引测。保证桩孔轴线位置、标髙、截面尺寸满足设计要求。6、架设垂直运输架第一节桩孔成孔以后，即着手在桩孔上口架设垂直运输支架。支架有：木搭、钢管吊架、木吊架或工字钢导轨支架几种形式，要求搭设稳定、牢固。7、安装电动葫芦或卷扬机在垂直运输架上安装滑轮组和电动葫芦或穿卷扬机的钢丝绳，选择适当位置安装卷扬机。孔内必须设置应急软爬梯供人员上下；使用的电葫芦、吊笼等应安全可靠，并配有自动卡紧保险装置，不得使用麻绳和尼龙绳吊挂或脚踏井壁凸缘上下。电葫芦宜用按钮式开关，使用前必须检验其安全起吊能力。8、安装吊桶、照明、活动盖板、水泵或通风机8.1在安装滑轮组及吊桶时，注意使吊桶与桩孔中心位置重合，作为挖土时直观上控制桩位中心和护壁支模的中心线。8.2孔底照明必须用符合安全施工规定的低压电源、防水带罩的安全灯具，孔口四周必须设置护栏，护栏髙度宜为0.8m，无人作业井孔内,要加设井盖,设置警示标志,防止人员掉入井孔内。桩孔及时进行防护）8.3每日开工前必须检测井下的有毒、有害气体，并应有足够的安全防范措施。当桩孔开挖深度超过10m时，应有专门向井下送风的设备，风量不宜少于25L/s。8.4当地下水量不大时，随挖随将泥水用吊桶运出。地下渗水量较大时，吊桶已满足不了排水，先在桩孔底挖集水坑，用高程水泵沉入抽水，边降水边挖土，水泵的规格按抽水量确定。应日夜三班抽水，使水位保持稳定。地下水位较高时，应先采用统一降水的措施，再进行开挖。9、开挖第二节...
