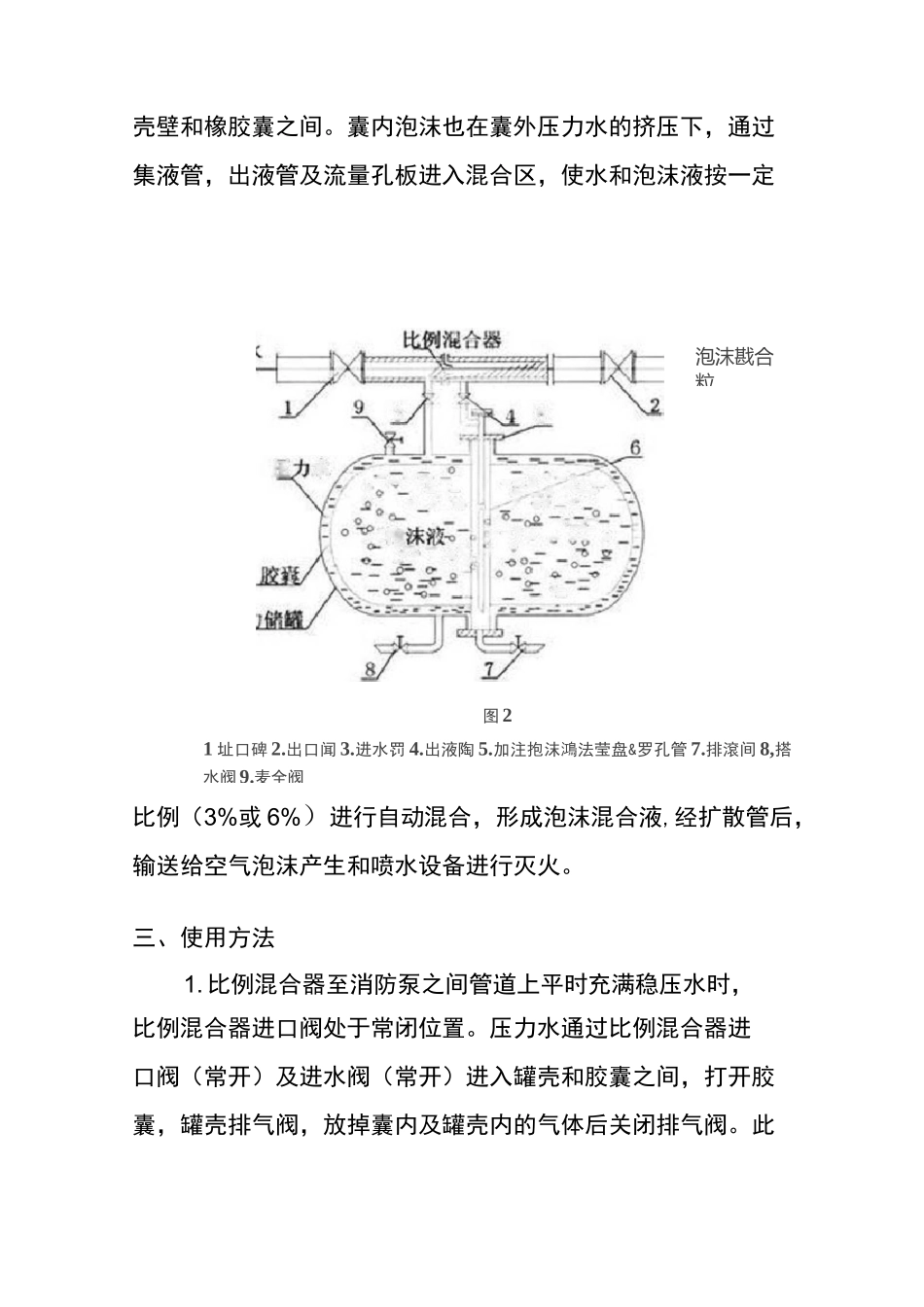

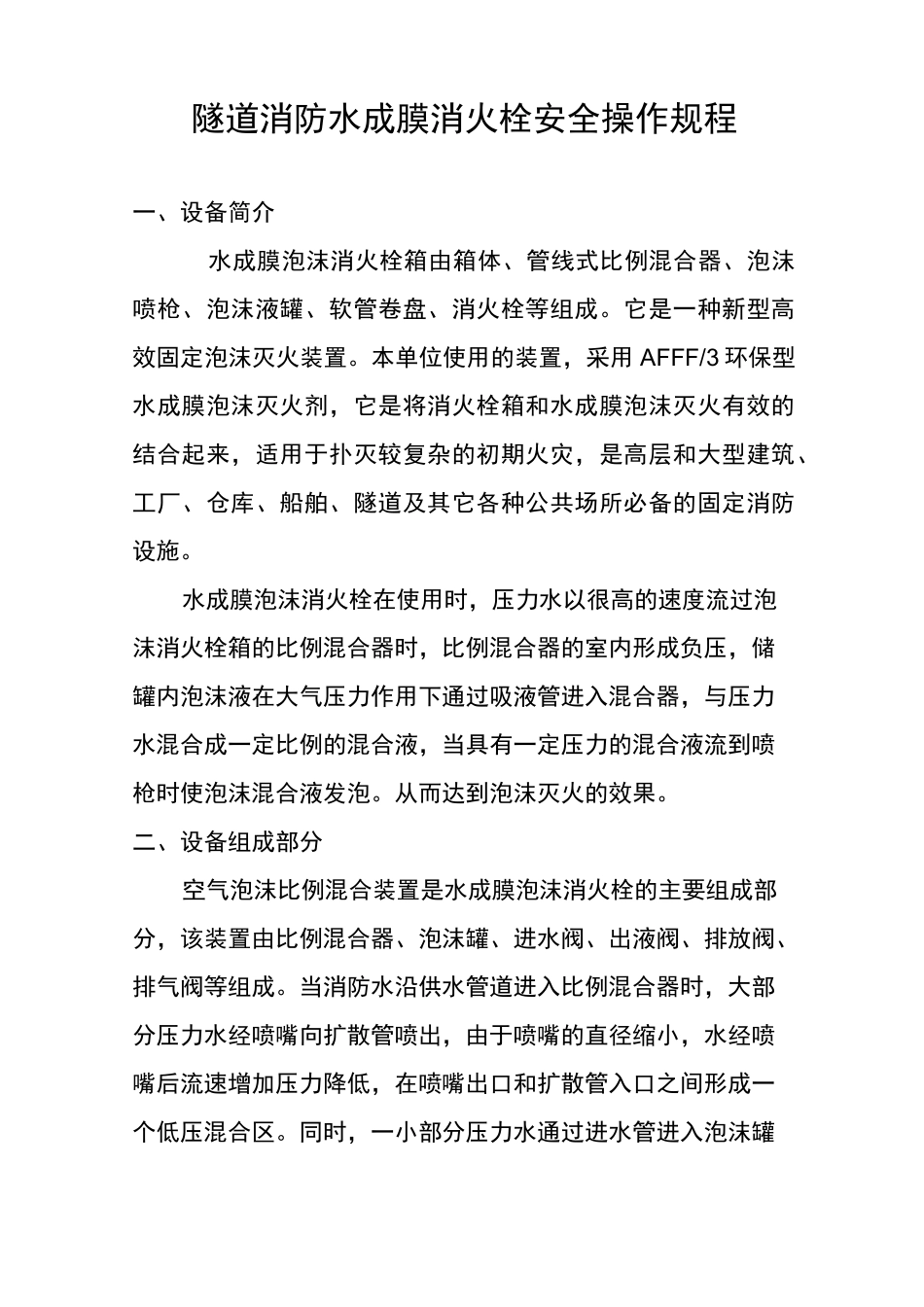

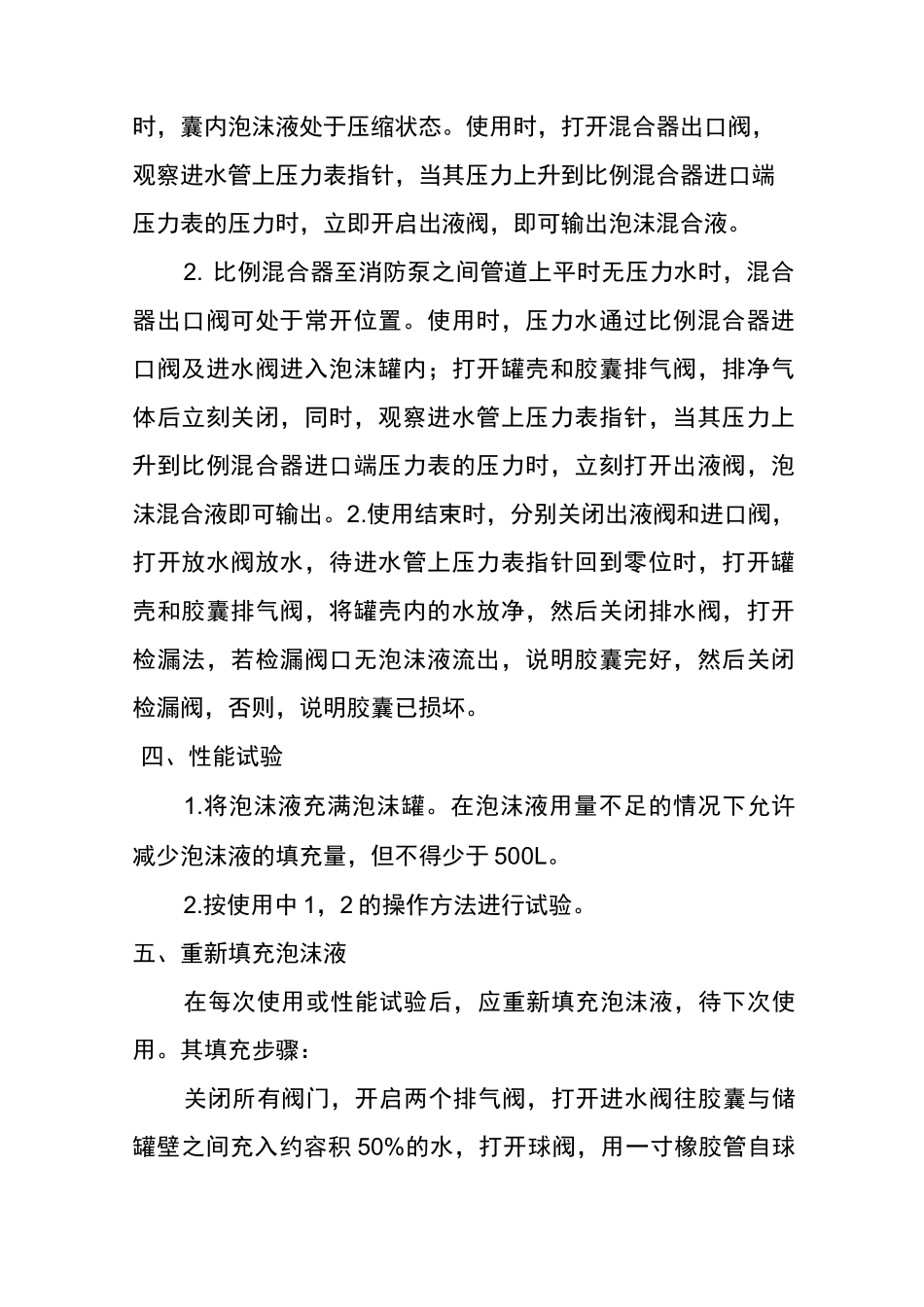

隧道消防水成膜消火栓安全操作规程一、设备简介水成膜泡沫消火栓箱由箱体、管线式比例混合器、泡沫喷枪、泡沫液罐、软管卷盘、消火栓等组成。它是一种新型高效固定泡沫灭火装置。本单位使用的装置，采用AFFF/3环保型水成膜泡沫灭火剂，它是将消火栓箱和水成膜泡沫灭火有效的结合起来，适用于扑灭较复杂的初期火灾，是高层和大型建筑、工厂、仓库、船舶、隧道及其它各种公共场所必备的固定消防设施。水成膜泡沫消火栓在使用时，压力水以很高的速度流过泡沫消火栓箱的比例混合器时，比例混合器的室内形成负压，储罐内泡沫液在大气压力作用下通过吸液管进入混合器，与压力水混合成一定比例的混合液，当具有一定压力的混合液流到喷枪时使泡沫混合液发泡。从而达到泡沫灭火的效果。二、设备组成部分空气泡沫比例混合装置是水成膜泡沫消火栓的主要组成部分，该装置由比例混合器、泡沫罐、进水阀、出液阀、排放阀、排气阀等组成。当消防水沿供水管道进入比例混合器时，大部分压力水经喷嘴向扩散管喷出，由于喷嘴的直径缩小，水经喷嘴后流速增加压力降低，在喷嘴出口和扩散管入口之间形成一个低压混合区。同时，一小部分压力水通过进水管进入泡沫罐35压水0七泡沫戡合粒一十—A—©v・门=殳-P｝匕Y』D心生“yw匚泡V孔。夕—「图21址口碑2.出口闻3.进水罚4.出液陶5.加注抱沫鴻法莹盘&罗孔管7.排滾间8,搭水阀9.麦全阀壳壁和橡胶囊之间。囊内泡沫也在囊外压力水的挤压下，通过集液管，出液管及流量孔板进入混合区，使水和泡沫液按一定比例（3%或6%）进行自动混合，形成泡沫混合液,经扩散管后，输送给空气泡沫产生和喷水设备进行灭火。三、使用方法1.比例混合器至消防泵之间管道上平时充满稳压水时，比例混合器进口阀处于常闭位置。压力水通过比例混合器进口阀（常开）及进水阀（常开）进入罐壳和胶囊之间，打开胶囊，罐壳排气阀，放掉囊内及罐壳内的气体后关闭排气阀。此时，囊内泡沫液处于压缩状态。使用时，打开混合器出口阀，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立即开启出液阀，即可输出泡沫混合液。2.比例混合器至消防泵之间管道上平时无压力水时，混合器出口阀可处于常开位置。使用时，压力水通过比例混合器进口阀及进水阀进入泡沫罐内；打开罐壳和胶囊排气阀，排净气体后立刻关闭，同时，观察进水管上压力表指针，当其压力上升到比例混合器进口端压力表的压力时，立刻打开出液阀，泡沫混合液即可输出。2.使用结束时，分别关闭出液阀和进口阀，打开放水阀放水，待进水管上压力表指针回到零位时，打开罐壳和胶囊排气阀，将罐壳内的水放净，然后关闭排水阀，打开检漏法，若检漏阀口无泡沫液流出，说明胶囊完好，然后关闭检漏阀，否则，说明胶囊已损坏。四、性能试验1.将泡沫液充满泡沫罐。在泡沫液用量不足的情况下允许减少泡沫液的填充量，但不得少于500L。2.按使用中1，2的操作方法进行试验。五、重新填充泡沫液在每次使用或性能试验后，应重新填充泡沫液，待下次使用。其填充步骤：关闭所有阀门，开启两个排气阀，打开进水阀往胶囊与储罐壁之间充入约容积50%的水，打开球阀，用一寸橡胶管自球阀插入至罐底，向罐内注入泡沫灭火剂，在充装过程中打开排水阀以泡沫充装相近的速度进行排水，充装完毕后关闭球阀及排水阀，打开进水阀，再次往胶囊与储罐壁之间缓慢充水至排气口有液体流出，关闭排气阀及进水阀，最后用清水冲刷掉散落在装置外部的灭火剂。六、维护与保养1.每月至少进行一次外观检查，各阀件及各连接处应无泄漏。2.每年至少进行一次泡沫液液位检查和胶囊泄漏检查，液位应保持原有高度。否则应填充泡沫液。七、注意事项1.所选用的泡沫液的混合比应与本装置所著的混合比相同。2.在填充泡沫液时，应使液面达到泡沫罐顶部的排气口高度（试验时除外），否则会延长泡沫混合液输出的时间，影响系统功能。3.不得再超出工作压力和混合液流量的条件下工作，否则不能保证设定的混合比，降低空气泡沫的产生和喷射性能，影响灭火效果。4.每次从加液口填充泡沫后，应把加液盖用螺栓禁锢在法兰上，以免工作时发生渗漏现象。5.在罐壳有水压的情况下，不能打...
