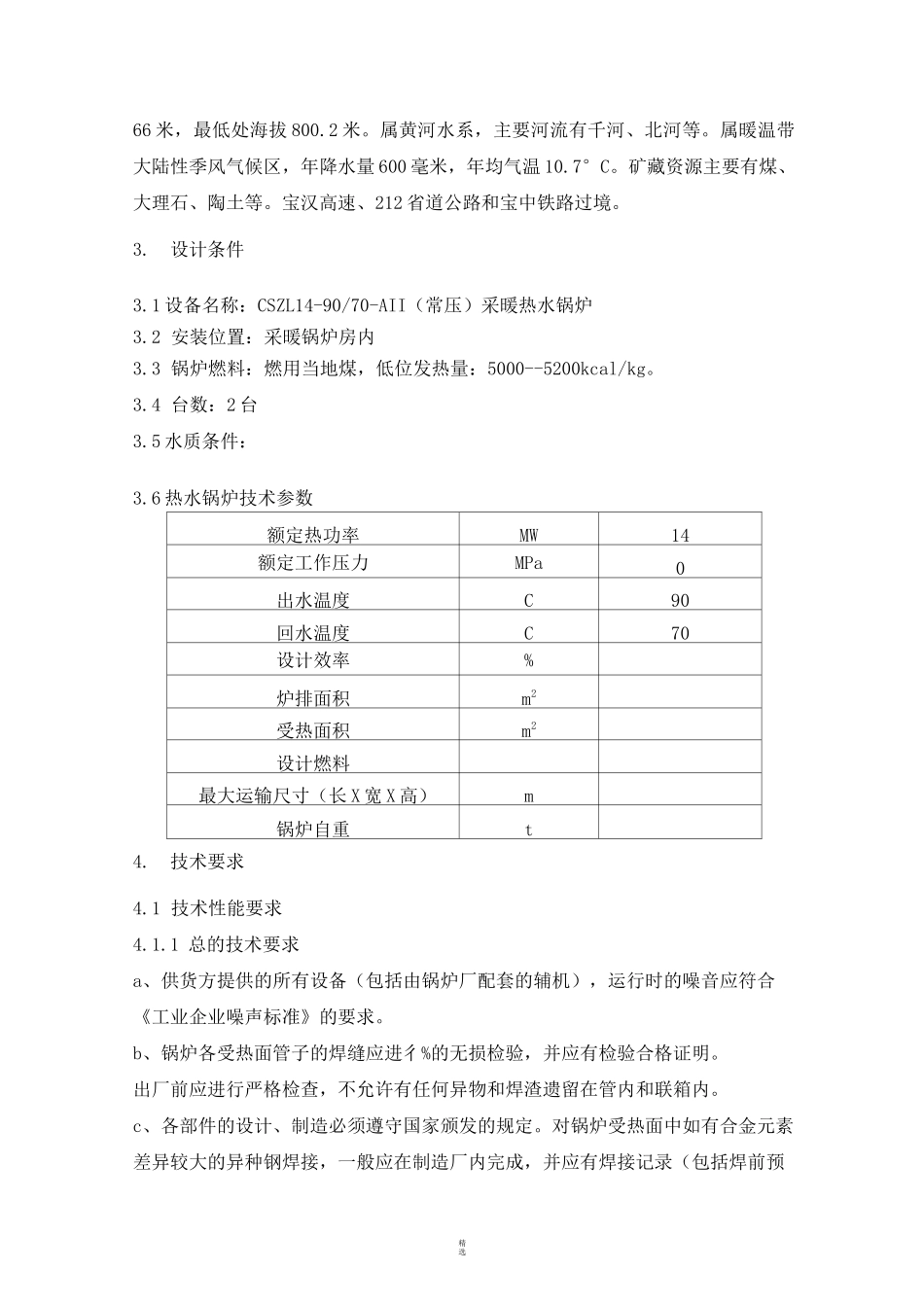

精选第一部分采暖热水锅炉技术规范1.总则1.1本规范书适用于陇县65万平米小区配套供热工程采暖热水锅炉。它包括本体及辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供货方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。必须满足国家有关安全、环保等强制性标准要求。1.3如果供货方没有以书面对本技术规范书的条文提出异议，那么需方可以认为供方提出的产品应完全符合本规范书的要求。1.4供货方须执行本规范书所列标准。有矛盾时，按较高标准执行。本技术规范书所使用的标准如与供方所执行的标准发生矛盾时，按较高标准执行。供货方须执行技术技术规范书书所列标准，有矛盾时，按最新、较高标准执行。1.5合同签订后，按本规范要求，供货方提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、运行和维护等标准清单给需方，由需方确认。需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体双方共同商定。1.6由供货方提供的设备和相关配套设备及控制软件需具备自主知识产权，如有相关纠纷，由供货方负责。1.7供货方提供产品应在同等条件下有二个以上项目、并都已成功可靠运行2年以上的业绩。1.8本技术规范书为订货合同的附件，与合同正文具有同等效力。2.工程概况及气象条件本工程采暖面积约为65万平方米，位于陇县秦源文化产业园内，地址为陇县北坡东路4号。陇县，古称陇州，因地处陇山东阪而得名，位于关中平原西部、陕西省宝鸡市西北。东临千阳，南接陈仓区，西北部与甘肃清水、张家川、华亭、崇信、灵台五县毗邻。宝中铁路和204省道贯穿全境，为陕、甘、宁“三省通衢”和边贸重镇。地处渭北高原西部边缘地区（关山东麓），地势西高东低，最高点海拔24精选66米，最低处海拔800.2米。属黄河水系，主要河流有千河、北河等。属暖温带大陆性季风气候区，年降水量600毫米，年均气温10.7°C。矿藏资源主要有煤、大理石、陶土等。宝汉高速、212省道公路和宝中铁路过境。3.设计条件3.1设备名称：CSZL14-90/70-AII（常压）采暖热水锅炉3.2安装位置：采暖锅炉房内3.3锅炉燃料：燃用当地煤，低位发热量：5000--5200kcal/kg。3.4台数：2台3.5水质条件：3.6热水锅炉技术参数额定热功率MW14额定工作压力MPa0出水温度C90回水温度C70设计效率%炉排面积m2受热面积m2设计燃料最大运输尺寸（长X宽X高）m锅炉自重t4.技术要求4.1技术性能要求4.1.1总的技术要求a、供货方提供的所有设备（包括由锅炉厂配套的辅机），运行时的噪音应符合《工业企业噪声标准》的要求。b、锅炉各受热面管子的焊缝应进彳%的无损检验，并应有检验合格证明。出厂前应进行严格检查，不允许有任何异物和焊渣遗留在管内和联箱内。c、各部件的设计、制造必须遵守国家颁发的规定。对锅炉受热面中如有合金元素差异较大的异种钢焊接，一般应在制造厂内完成，并应有焊接记录（包括焊前预精选热、焊接方法、接头型式、电焊条、焊后热处理等）。d、锅炉排污管、疏水管、空气管、加热管、取样管接头，应采取加强结构的焊接型式。e、锅炉应有足够的强度、刚度、稳定性、防腐性。锅炉在运行时，炉墙、汽水管道及风道等不允许有异常振动。f、各部分受热面应得到可靠的冷却，防止汽化及过冷沸腾，在运行时应能按设计预定方向自由膨胀，所有受热面管排及组件，在出厂前必须经水压试验合格。g、锅炉的进、出水口应装设温度计，锅炉本体水位线处应装设水位计并便于观察操作。h、所有机械或部件的转动部分必须装设防护装置。i、平台扶梯设计应满足日常运行、检查、维护要求。j、每台锅炉循环泵设置1台离心式热水泵。保证锅炉水位线与水泵中线有足够的距离，尽量减少水泵入口管端阻力，以防止汽化。k、所有辅机振动符合国家要求。l、锅炉设计时考虑安装烟气脱硝装置,在锅炉合适的位置预留选择性非催化还原法（SNCR）脱硝装置安装位置，本次不供货，只进行单独报价。m、锅炉尾部合适位置预留选择性催化还原法脱硝工艺（CR）安装空间，供货方设计锅炉时考虑SCR脱硝的荷载。n、引风机的压头需要包...
