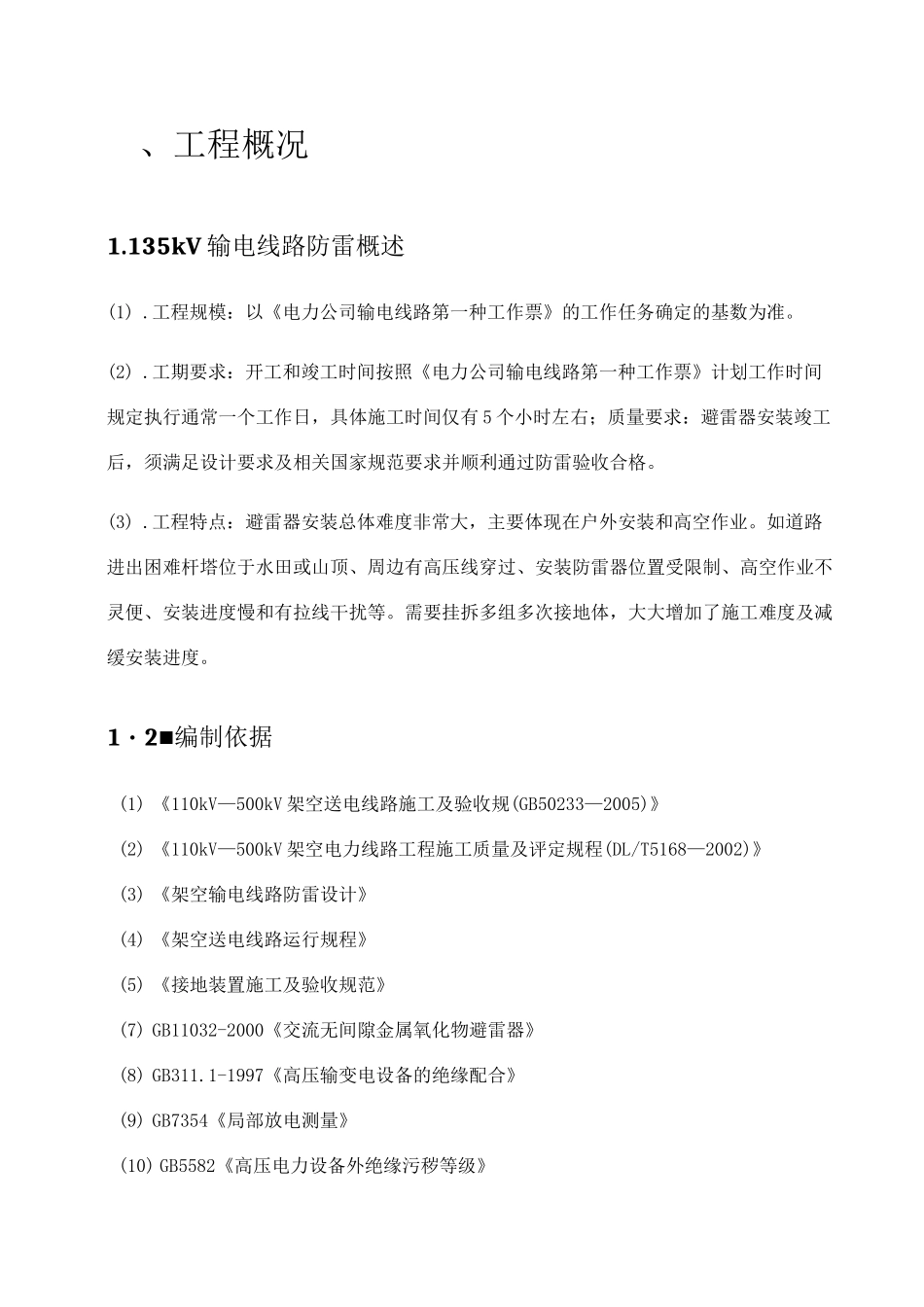

35kV间隙避雷器技术规范书批准：审核：编写：************2018年4月、工程概况1.135kV输电线路防雷概述(1).工程规模：以《电力公司输电线路第一种工作票》的工作任务确定的基数为准。(2).工期要求：开工和竣工时间按照《电力公司输电线路第一种工作票》计划工作时间规定执行通常一个工作日，具体施工时间仅有5个小时左右；质量要求：避雷器安装竣工后，须满足设计要求及相关国家规范要求并顺利通过防雷验收合格。(3).工程特点：避雷器安装总体难度非常大，主要体现在户外安装和高空作业。如道路进出困难杆塔位于水田或山顶、周边有高压线穿过、安装防雷器位置受限制、高空作业不灵便、安装进度慢和有拉线干扰等。需要挂拆多组多次接地体，大大增加了施工难度及减缓安装进度。1・2■编制依据(1)《110kV—500kV架空送电线路施工及验收规(GB50233—2005)》(2)《110kV—500kV架空电力线路工程施工质量及评定规程(DL/T5168—2002)》(3)《架空输电线路防雷设计》(4)《架空送电线路运行规程》(5)《接地装置施工及验收规范》(7)GB11032-2000《交流无间隙金属氧化物避雷器》(8)GB311.1-1997《高压输变电设备的绝缘配合》(9)GB7354《局部放电测量》(10)GB5582《高压电力设备外绝缘污秽等级》(11)GB/T16434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》(⑵GB775《绝缘子试验方法》(13)JB5892《高压线路用复合绝缘子技术条件》(14)JB/T8177《绝缘子金属附件热镀锌层通用技术条件》(15)GB/T16927.1-1997《高电压试验技术第一部分：一般试验方法》(16)GB/T16927.2-1997《高电压试验技术第二部分：测试系统》(17)GB50150-2006《电气装置安装工程电气设备交接试验标准》(18)以及其它相关标准。二、线路跳闸问题解决方案在频繁跳闸线路推荐安装线路型有串联间隙氧化锌避雷器。氧化锌避雷器安装点及安装密度：(1)、在输电线路绝缘子有明显闪络痕迹和损坏区域采用高密度安装，也就是在发生过闪络或绝缘子损坏的杆塔前后两级杆塔都安装氧化锌避雷器；(2)、在杆塔所在地势相对较高的杆塔安装氧化锌避雷器；(3)、在线路绝缘子没发生过闪络的区域采用普通密度安装，也就是相隔5-6级杆塔安装氧化锌避雷器，做到防患于未然。三、推荐使用有串联间隙避雷器的原因有串联间隙避雷器的结构形式：有串联间隙避雷器的结构组成由氧化锌避雷器和串联间隙共同组成。(见下图)串联间隙2、有串联间隙避雷器工作原理：当输电线路遭受雷击时，线电压超过有串联间隙避雷器动作电压（冲击放电电压），此时避雷器本体呈低阻状态，串联间隙两电极之间产生电弧，雷电流通过避雷器泄入大地。泄流完成后，线电压低于避雷器动作电压，此时避雷器本体呈高阻状态，串联间隙两电极之间电弧熄灭。因此，不会因无法灭弧长时间造成接地发生跳闸。有串联间隙避雷器实际运行中，串联间隙承担线运行电压的90%左右，避雷器本体只承担运行电压的10%左右，也就是2kV左右。相比无间隙避雷器要承担全部运行电压20kV来说，安装有串联间隙避雷器减缓了避雷器的老化，延长避雷器的使用寿命。当有串联间隙避雷器在运行中发生故障时（例如电阻片击穿或外绝缘失效），串联间隙的工频湿耐受电压为42kV,而线电压为20kV。由此可以看出，当避雷器本体发生故障时，串联间隙也能完全耐受线电压。相对于无间隙避雷器来说，当避雷器发生故障时，容易造成死接地，必须及时排除故障才能恢复正常输电。因此，安装有串联间隙避雷器可以降低运维压力，降低维护成本。四、间隙避雷器的运行条件1、环境温度一40°C至+40°C；2、海拔咼度不超过2000m的地区;六、六、间隙避雷器主要性能参2、避雷器额定电压：51k3、交流电压频率在48Hz〜62Hz之间;4、太阳光辐射下产品表面温度不超过60°C的场合;5、覆冰厚度不大于2cm；6、最大风速不超过35m/s；7、地震强度7级以下；五、间隙避雷器产品型号说明串联隙3式K-纯空伺隙绝缘稠隙标做电流下遞kV避1器I定压kV使肠所Z电站线路W无隙C-串聃隙标称放电流kAH复1外套Y-金属t化物8!器主要技术参数符合DL/T815-2012《交流输电线路用复合外套金属氧化物避雷器》和JB/T10497-2005《交流输电线路用复合外套有串联间隙金属氧...
