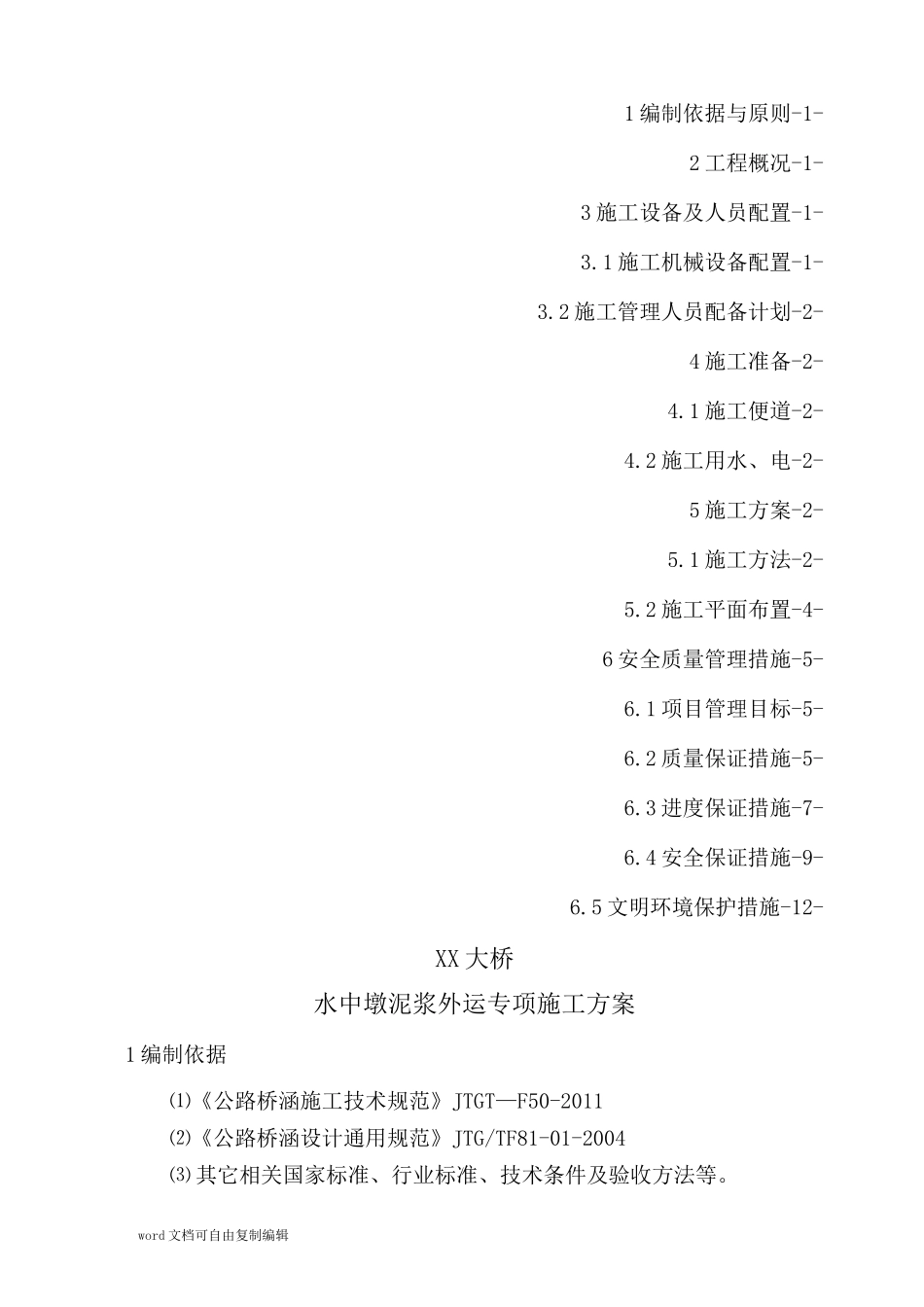

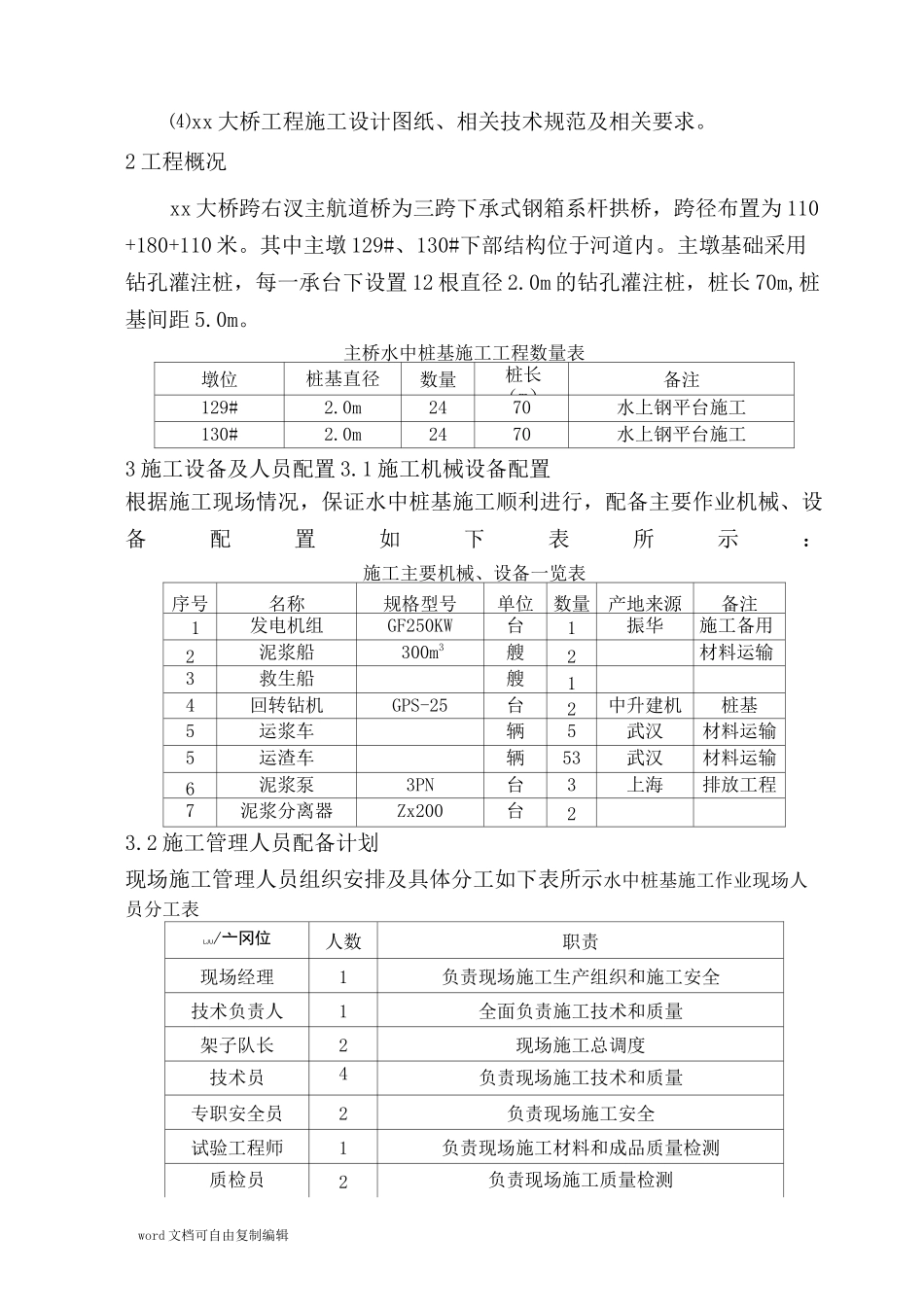

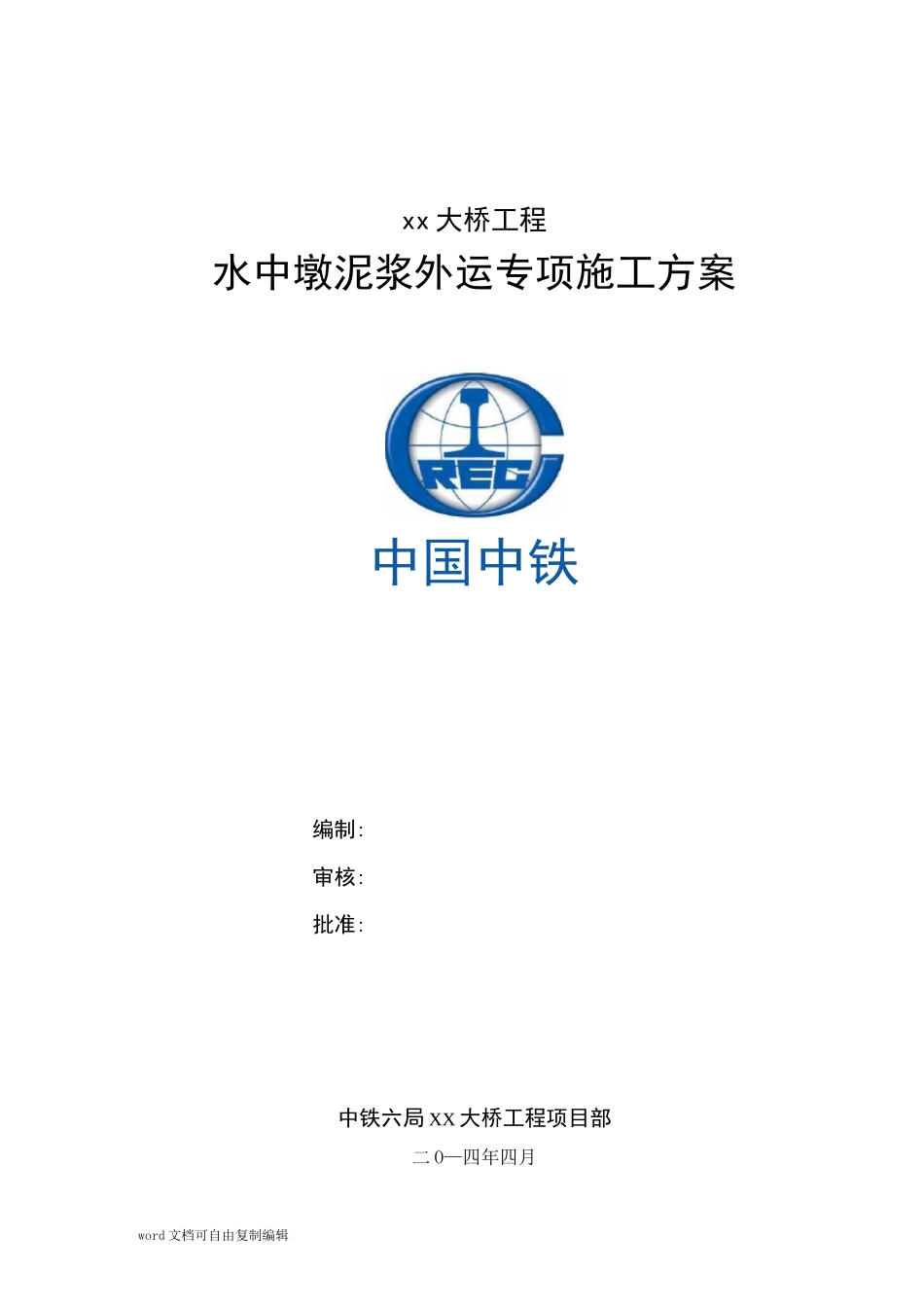

word文档可自由复制编辑xx大桥工程水中墩泥浆外运专项施工方案中国中铁编制:审核:批准:中铁六局XX大桥工程项目部二O—四年四月word文档可自由复制编辑1编制依据与原则-1-2工程概况-1-3施工设备及人员配置-1-3.1施工机械设备配置-1-3.2施工管理人员配备计划-2-4施工准备-2-4.1施工便道-2-4.2施工用水、电-2-5施工方案-2-5.1施工方法-2-5.2施工平面布置-4-6安全质量管理措施-5-6.1项目管理目标-5-6.2质量保证措施-5-6.3进度保证措施-7-6.4安全保证措施-9-6.5文明环境保护措施-12-XX大桥水中墩泥浆外运专项施工方案1编制依据⑴《公路桥涵施工技术规范》JTGT—F50-2011⑵《公路桥涵设计通用规范》JTG/TF81-01-2004⑶其它相关国家标准、行业标准、技术条件及验收方法等。word文档可自由复制编辑⑷xx大桥工程施工设计图纸、相关技术规范及相关要求。2工程概况xx大桥跨右汊主航道桥为三跨下承式钢箱系杆拱桥，跨径布置为110+180+110米。其中主墩129#、130#下部结构位于河道内。主墩基础采用钻孔灌注桩，每一承台下设置12根直径2.0m的钻孔灌注桩，桩长70m,桩基间距5.0m。主桥水中桩基施工工程数量表墩位桩基直径数量桩长（m）备注129#2.0m2470水上钢平台施工130#2.0m2470水上钢平台施工3施工设备及人员配置3.1施工机械设备配置根据施工现场情况，保证水中桩基施工顺利进行，配备主要作业机械、设备配置如下表所示：施工主要机械、设备一览表序号名称规格型号单位数量产地来源备注1发电机组GF250KW台1振华施工备用2泥浆船300m3艘2材料运输3救生船艘14回转钻机GPS-25台2中升建机桩基5运浆车辆5武汉材料运输5运渣车辆53武汉材料运输6泥浆泵3PN台3上海排放工程7泥浆分离器Zx200台23.2施工管理人员配备计划现场施工管理人员组织安排及具体分工如下表所示水中桩基施工作业现场人员分工表LJU/亠冈位人数职责现场经理1负责现场施工生产组织和施工安全技术负责人1全面负责施工技术和质量架子队长2现场施工总调度技术员4负责现场施工技术和质量专职安全员2负责现场施工安全试验工程师1负责现场施工材料和成品质量检测质检员2负责现场施工质量检测word文档可自由复制编辑电工2负责现场用电设施维修保养机长2保证按操作规程操作钻机、文明生产4施工准备4.1施工便道主航道129#、130#墩在施工主栈桥一侧，处在xx主航道中心处，现场搭设两侧支栈桥连接主栈桥，栈桥与南岸施工便道相通，施工便利。4.2施工用水、电（1）用水及排水规划。生活用水采用自来水，生产用水从xx中取水，施工废水集中排放在预备好的30000m3的废浆废渣池中。（2）用电规划施工用电采用从甲方提供的生产专线接入，在南汊主航道施工布置一台1000KVA的变压器，另配备一台250kw发电机作为备用。5施工方案5.1施工方法根据施工现场实际情况主航道129#、130#主墩桩基施工采用水上钢平台施工。钻孔施工时泥浆制备需在河道内进行。泥浆制备及循环分离系统由泥浆搅拌机、泥浆池、泥浆分离器和泥浆沉淀处理器等组成。泥浆采用优质膨润土造浆。泥浆池就地采用相邻桩基钢护筒。泥浆泵采用3PN型。PN型泥浆泵系列单级单吸泥浆泵（分立式、卧式）。具有寿命长、结构简单、运行可靠等特点。3PN型产品规格为口径：50-80mm；流量：30T51m3/h；扬程：15-26m。泥浆分离器采用Zx200型号（见下图）。使用泥浆分离器有利于控制泥浆指标、提高造孔质量和造孔工效、缩短清孔时间、泥浆净化回收、降低施工成本、减少卡钻事故、减少环境污染。该型号单机最大泥浆处理量达20-200m3/h；净化除砂效率可达90%以上（-0.074mm粒级）；碴料筛分能力25-80t/h；装机总功率：15-48kW。word文档可自由复制编辑施工过程中配备300m3泥浆船2艘，运渣车、运浆车各5辆。泥浆船负责把钻孔废弃泥浆及钻渣运输到岸边，运浆车和运渣车负责把泥浆船废料用到指定地点统一处理。施工时首先根据实测的泥浆指标，由泥浆搅拌机调配泥浆。泥浆调配好以后进入泥浆池，送入钻孔桩内。然后从钻孔内循环出来的带钻渣的泥浆，钻渣的泥浆通过泥浆分离器，使浆渣分离。钻渣排放在废渣池中，优质泥浆回流到钢护筒泥浆池内，循环往复。钻孔过程中如需换浆，废弃泥浆先用泥浆泵打入泥浆船中，然后用泥浆...
