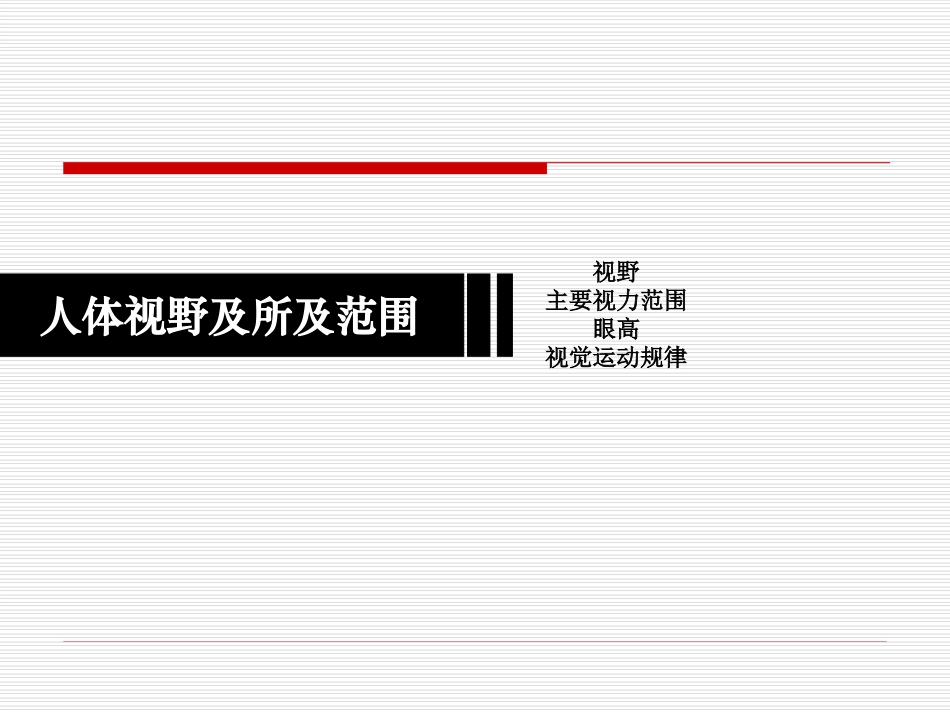

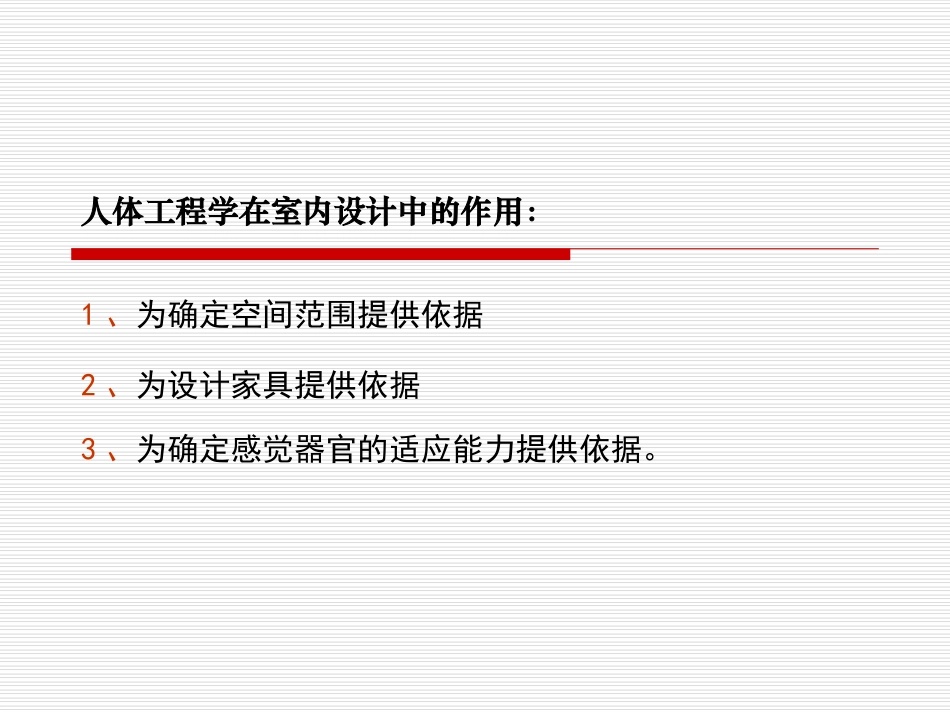

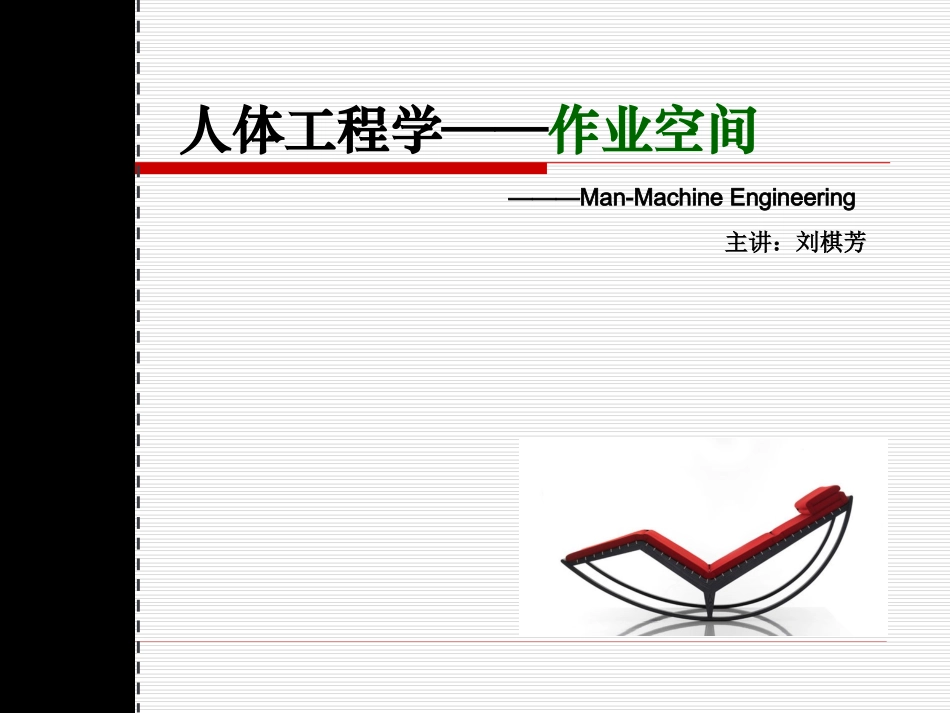

———Man-MachineEngineering主讲：刘棋芳人体工程学——作业空间人体工程学在室内设计中的作用：1、为确定空间范围提供依据2、为设计家具提供依据3、为确定感觉器官的适应能力提供依据。人体视野及所及范围视野主要视力范围眼高视觉运动规律一、视野：指头部、眼球固定不动时所能看到的空间范围。①动视野是头部固定不动，自由转动眼球的可见范围。②静视野是头部固定不动时在眼球静止不动状态下的自然可见范围。③注视野是头部固定不动，转动眼球而只盯视某中心时的可见范围。在水平面内的视野：双眼视区大约60°以内的区域在垂直平面的视野：以标准视线水平为0°为基准，则最大视区为视平线60°和视平线以下70°。男性人体尺度和视野女性人体尺度和视野控制台尺寸与视野设计视力：是眼镜分辨物体细微结构能力的一个生理尺度。根据对物体视觉的清晰度，一般把视野分为三个主要视力范围区：1、中心视力范围（直视区）：中心视力范围（视角）为1.5°—3°，其特点是对该区的事物的视觉最为清晰。2、瞬间视力范围：视角18°，其特点是通过眼球的转动，在有限的时间内就能获得该区内物体的清晰物象。3、有效视力范围：视角30°，其特点是利用头部和眼球的转动，在该区内注视物体时：必须集中注意力方能有足够的清晰视角。2、主要视力范围教材P49眼高:是指从瞳孔点至地面的垂直距离。立姿眼高:从地面至眼镜的距离，在一般眼高的范围约为1470mm—1750mm坐姿眼高:从座位面至眼镜的距离，其范围约为660—790mm3、眼高1、人们视觉的水平运动比垂直运动快，而且眼睛沿垂直方向比沿水平方向运动容易引起疲劳。2、人们的视线习惯从左到右，从上往下运动和顺时针方向运动。3、在偏离视觉中心相同距离的情况下，人眼对左上角的观察效率优于右上角，其次左下角，最差的为右下角。4、人眼对直线轮廓比对曲线轮廓更易于接受。4、视觉运动规律二、肢体的活动范围与作业域肢体活动范围:是由肢体的转动的角度和肢体长度的，是人在某种姿态下肢体所能触及的空间范围，即称为“作业域”。人体上部及上肢固定姿势活动角度范围1、肢体活动角度肢体活动范围:人的肢体围绕关节转动而划出的范围，也就是肢体活动占有的空间范围，称为肢体活动范围。2、肢体活动范围立姿上身及手的可及范围、坐姿上身及手的可及范围单腿跪姿上身及手的可及范围仰卧姿势手及腿的活动空间1、水平作业域：是人位于台面前，在台面上左右运动，手形成的轨迹范围。2、垂直作业域：手臂伸直，以肩关节为轴上下运动所形成的区域，称为垂直作业域。3、手的作业域3、手的水平活动幅度垂直作业域立姿单臂垂直作业域图立姿双臂垂直作业域坐姿抓握作业域（cm）图为第5百分位的人体坐姿抓握尺度范围，以肩关节为圆心的直臂抓握空间半径：男性为65cm，女性为58cm。范围1为最合适的抓握区，范围2为最有利的手动范围；范围3为最大抓握范围；范围4为最大可触及范围。我国男性肘高均值为102cm，女性为96cm第五章图形思维理论第五章人体工程学与室内功能一、起居室一、起居室室内人体参数第五章图形思维理论室内环境设计第三节住宅的功能与人体尺度第五章人体工程学与室内功能一、起居室第五章图形思维理论室内环境设计第三节住宅的功能与人体尺度第五章人体工程学与室内功能一、起居室A=86.4~101.6C=106.7~121.9D=15.2~22.9E=7.6F=81.3~96.5G=66.0B=71.1H=101.6~116.8I=121.9~152.4J=7.6~15.2第五章图形思维理论室内环境设计第三节住宅的功能与人体尺度第五章人体工程学与室内功能一、起居室A=86.4~101.6C=106.7~121.9D=15.2~22.9E=7.6F=81.3~96.5G=66.0B=71.1H=101.6~116.8I=121.9~152.4J=7.6~15.2第五章图形思维理论室内环境设计第三节住宅的功能与人体尺度第五章人体工程学与室内功能一、起居室A=213.4~284.5B=33.0~40.6C=147.3~203.2D=40.6~45.7E=35.6~43.2F=30.5~45.7第五章图形思维理论室内环境设计第三节住宅的功能与人体尺度第五章人体工程学与室内功能一、起居室I=152.4~172.7G=76.2~91.4D=40.6~45.7第五章图形思维理论室内环境设计第三节住宅的功能与人体尺度第五章人体工程学与室内功能一、起居室I=152.4~172.7J=137.2~157.5E=35.6~43...
