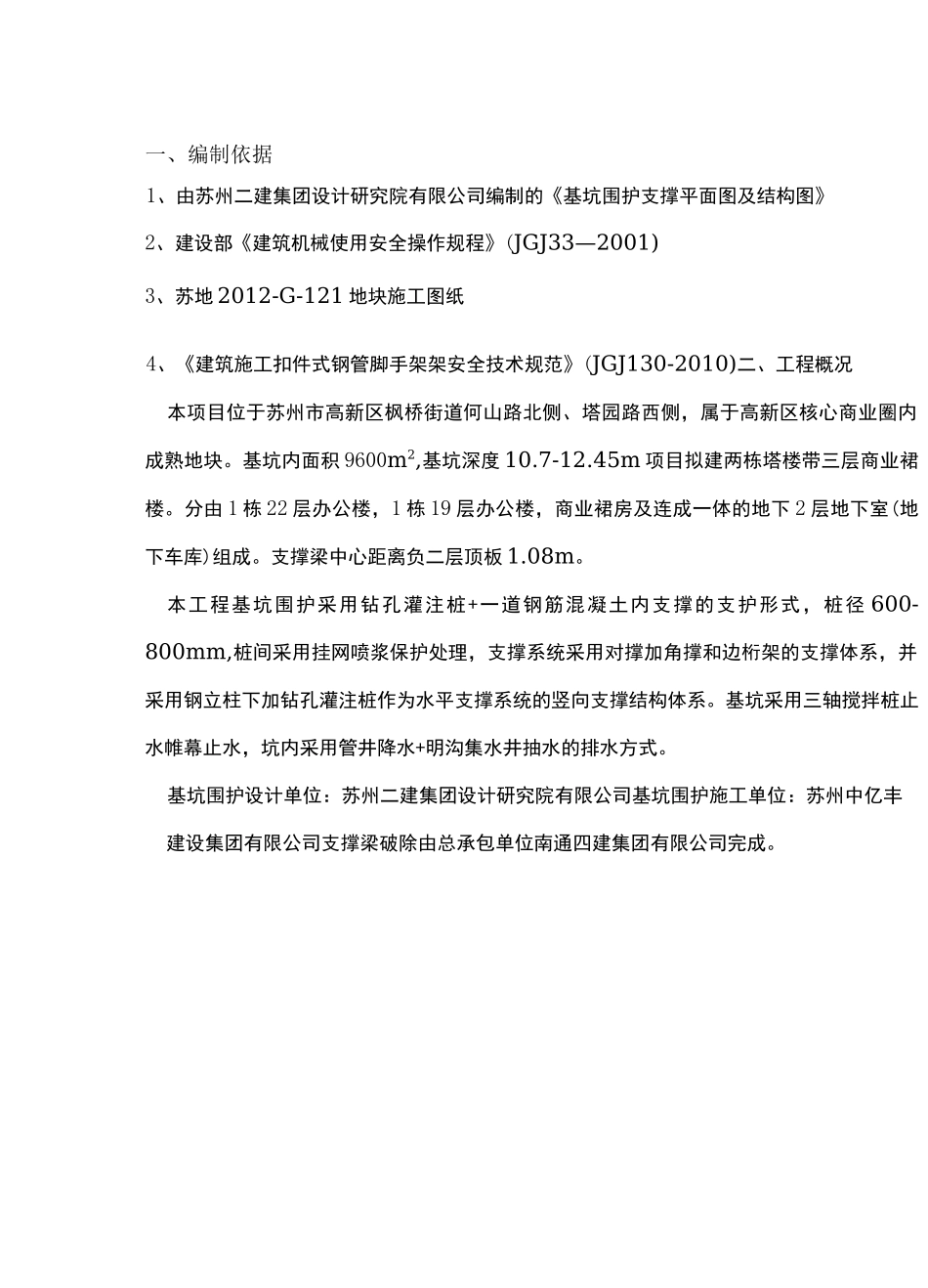

一、编制依据1、由苏州二建集团设计研究院有限公司编制的《基坑围护支撑平面图及结构图》2、建设部《建筑机械使用安全操作规程》(JGJ33—2001)3、苏地2012-G-121地块施工图纸4、《建筑施工扣件式钢管脚手架架安全技术规范》(JGJ130-2010)二、工程概况本项目位于苏州市高新区枫桥街道何山路北侧、塔园路西侧，属于高新区核心商业圈内成熟地块。基坑内面积9600m2,基坑深度10.7-12.45m项目拟建两栋塔楼带三层商业裙楼。分由1栋22层办公楼，1栋19层办公楼，商业裙房及连成一体的地下2层地下室(地下车库)组成。支撑梁中心距离负二层顶板1.08m。本工程基坑围护采用钻孔灌注桩+一道钢筋混凝土内支撑的支护形式，桩径600-800mm,桩间采用挂网喷浆保护处理，支撑系统采用对撑加角撑和边桁架的支撑体系，并采用钢立柱下加钻孔灌注桩作为水平支撑系统的竖向支撑结构体系。基坑采用三轴搅拌桩止水帷幕止水，坑内采用管井降水+明沟集水井抽水的排水方式。基坑围护设计单位：苏州二建集团设计研究院有限公司基坑围护施工单位：苏州中亿丰建设集团有限公司支撑梁破除由总承包单位南通四建集团有限公司完成。+3.C-蚪一^13L=M00a财h252i：TUI®.szzW7M--Wi1斑I=13D：Jl/il"C=1Ml3I=icr2It-tMc儿品EMajmir匚二=a牠彰灼馆吐对亦e=JkpEji=tr”tape珂恸DtzzII-5393IL士:怙蓉弗洋严■匸3曲AlaCT/tfcZI4-〜加碩心寸剧•谿淋i抽尺點谄6W即岛-11鹹mmgf■watf帕楓—..刊桝辱・*値昭问.&-A3期卿哄*旦测创•三戦A片！申忙叩时|闊炖堀旧Wil-25J!n本工程混凝土内支撑的拆除顺序应从考虑基坑整体的安全性出发，遵循先角撑后对撑，先次梁后主梁，立柱两侧梁同时割断的拆撑原则根据地下室结构的施工顺序确定，首先对A、B区内支撑进行拆除，其次对C、D区内支撑进行拆除，最后对E区内支撑进行拆除。支黠面锲表中曲騎IlTi-4.300wimm)GL3ZCL1關栗［mm)ZCL2传力架〔mm、CLL1mm〕LKL11200X9001200X90D1000X800700X70D700X700顽颂0三、施工安排及工艺流程3.1、拆除工艺流程搭设混凝土支撑操作脚手架一轮式150型炮头机一清渣3.2、施工部署采用2台轮式150型炮头机负责混凝土支撑凿除，在6:00~18:00工作时间之间进行施工，避免扰民。1台铲车负责垃圾清运至渣土车外运。根据施工机械一览表，150轮式炮头机总重量约6200kg,尺寸为5198*2140*2920,查结构设计总说明楼面荷载为4I
