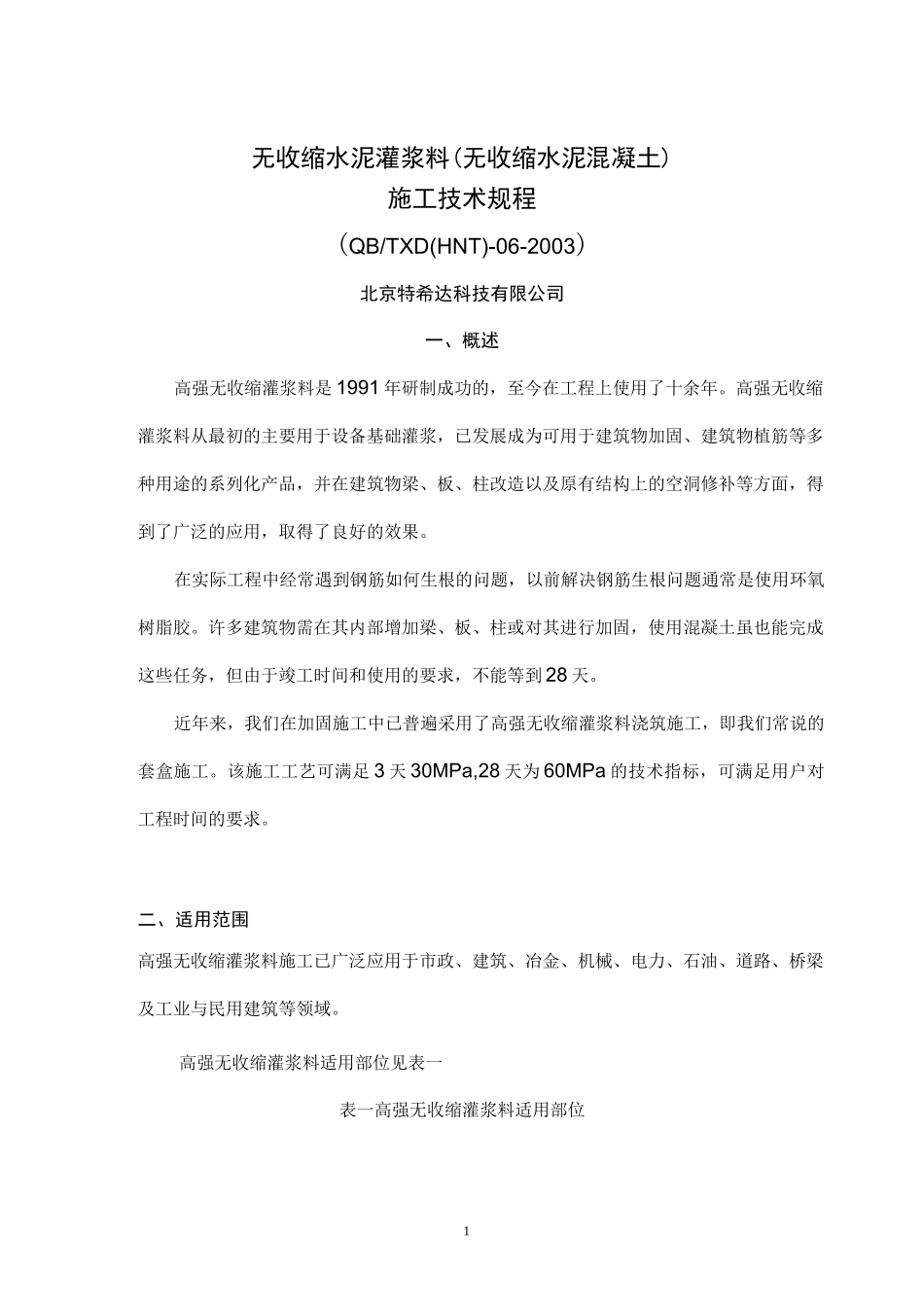

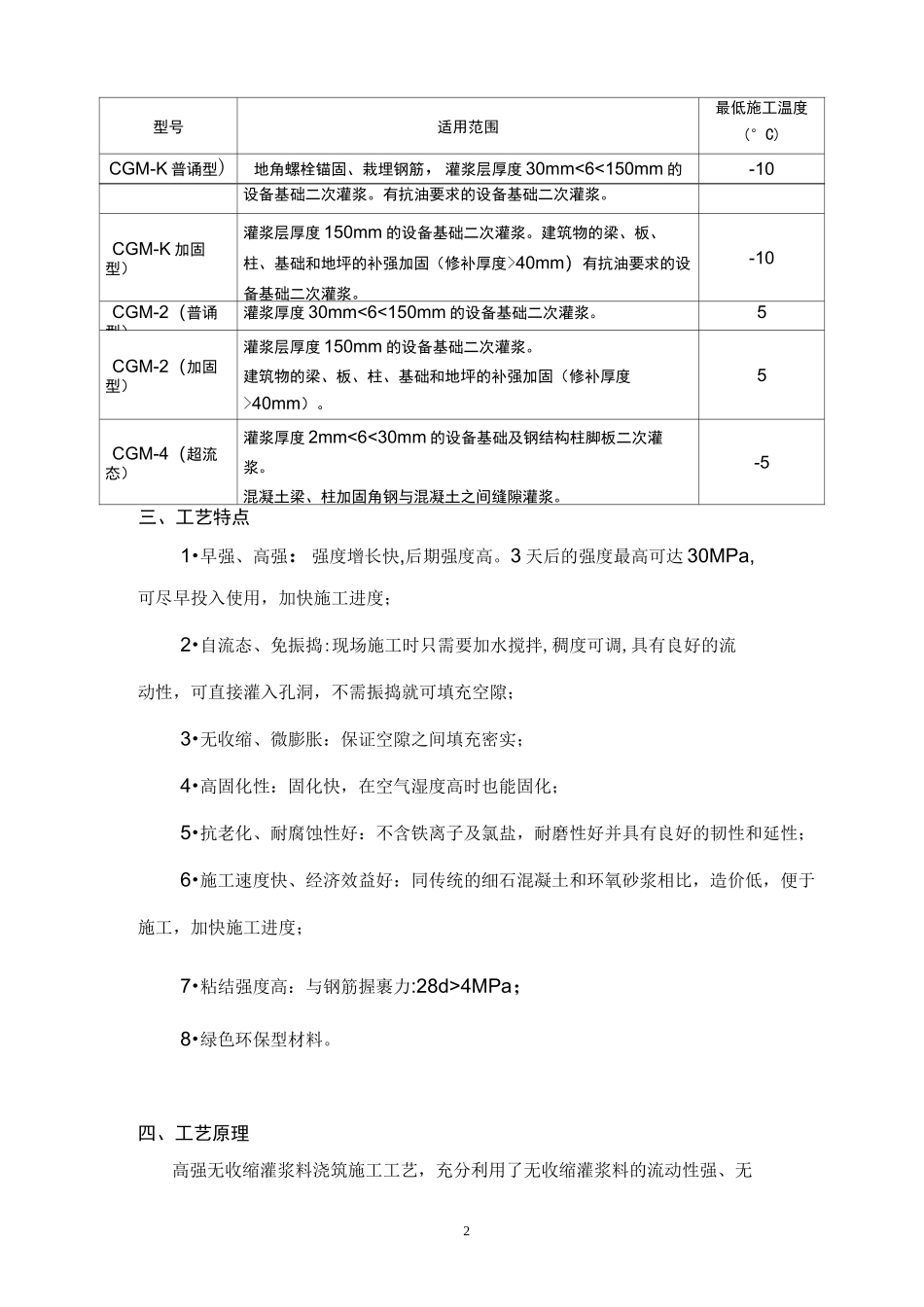

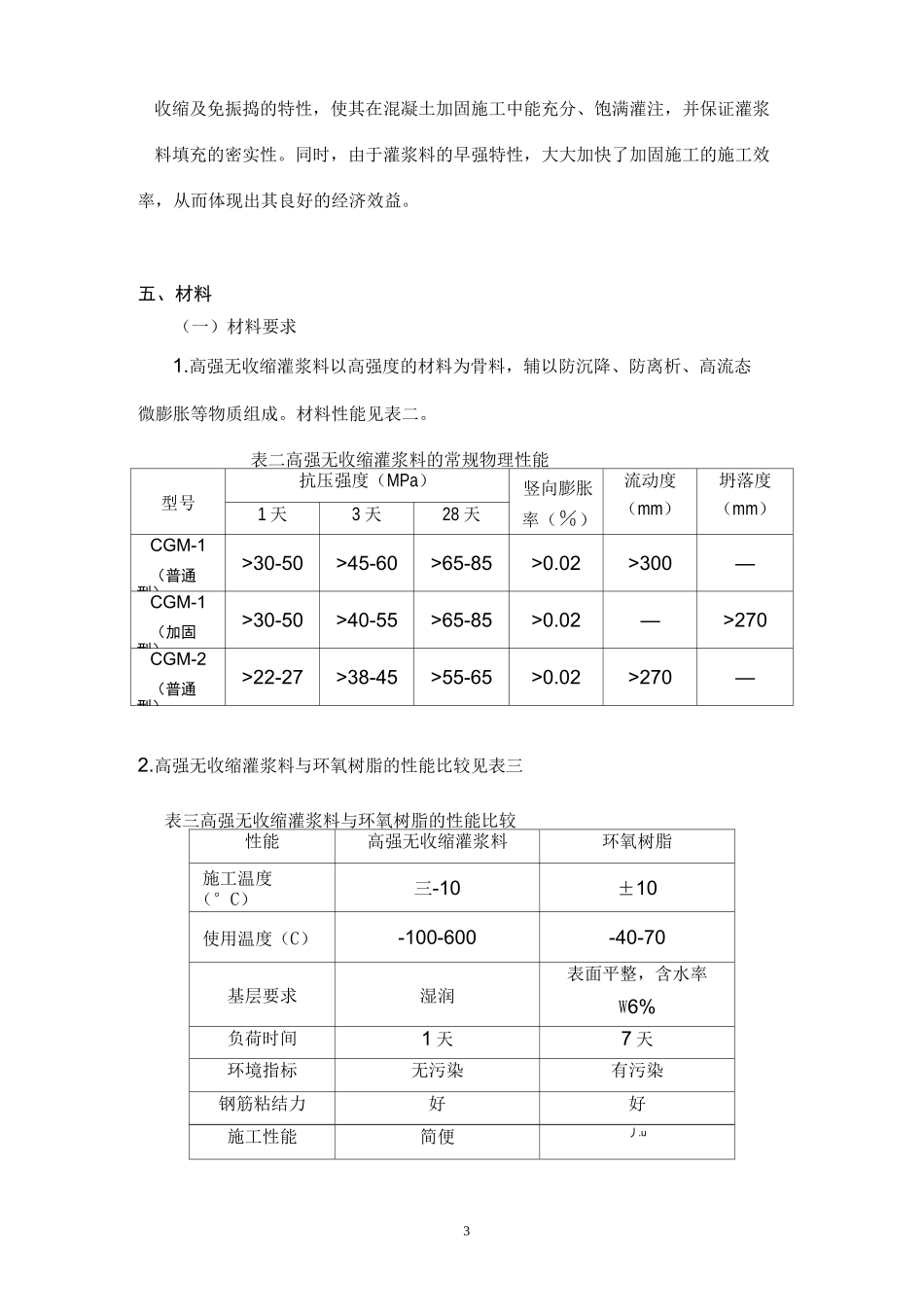

1无收缩水泥灌浆料(无收缩水泥混凝土)施工技术规程(QB/TXD(HNT)-06-2003)北京特希达科技有限公司一、概述高强无收缩灌浆料是1991年研制成功的，至今在工程上使用了十余年。高强无收缩灌浆料从最初的主要用于设备基础灌浆，已发展成为可用于建筑物加固、建筑物植筋等多种用途的系列化产品，并在建筑物梁、板、柱改造以及原有结构上的空洞修补等方面，得到了广泛的应用，取得了良好的效果。在实际工程中经常遇到钢筋如何生根的问题，以前解决钢筋生根问题通常是使用环氧树脂胶。许多建筑物需在其内部增加梁、板、柱或对其进行加固，使用混凝土虽也能完成这些任务，但由于竣工时间和使用的要求，不能等到28天。近年来，我们在加固施工中已普遍采用了高强无收缩灌浆料浇筑施工，即我们常说的套盒施工。该施工工艺可满足3天30MPa,28天为60MPa的技术指标，可满足用户对工程时间的要求。二、适用范围高强无收缩灌浆料施工已广泛应用于市政、建筑、冶金、机械、电力、石油、道路、桥梁及工业与民用建筑等领域。高强无收缩灌浆料适用部位见表一表一高强无收缩灌浆料适用部位2型号适用范围最低施工温度(°C)CGM-K普诵型)地角螺栓锚固、栽埋钢筋，灌浆层厚度30mm<6<150mm的-10设备基础二次灌浆。有抗油要求的设备基础二次灌浆。CGM-K加固型）灌浆层厚度150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度>40mm）有抗油要求的设备基础二次灌浆。-10CGM-2（普诵型）灌浆厚度30mm<6<150mm的设备基础二次灌浆。5CGM-2（加固型）灌浆层厚度150mm的设备基础二次灌浆。建筑物的梁、板、柱、基础和地坪的补强加固（修补厚度>40mm）。5CGM-4（超流态）灌浆厚度2mm<6<30mm的设备基础及钢结构柱脚板二次灌浆。混凝土梁、柱加固角钢与混凝土之间缝隙灌浆。-5三、工艺特点1•早强、高强：强度增长快,后期强度高。3天后的强度最高可达30MPa,可尽早投入使用，加快施工进度；2•自流态、免振捣:现场施工时只需要加水搅拌,稠度可调,具有良好的流动性，可直接灌入孔洞，不需振捣就可填充空隙；3•无收缩、微膨胀：保证空隙之间填充密实；4•高固化性：固化快，在空气湿度高时也能固化；5•抗老化、耐腐蚀性好：不含铁离子及氯盐，耐磨性好并具有良好的韧性和延性；6•施工速度快、经济效益好：同传统的细石混凝土和环氧砂浆相比，造价低，便于施工，加快施工进度；7•粘结强度高：与钢筋握裹力:28d>4MPa；8•绿色环保型材料。四、工艺原理高强无收缩灌浆料浇筑施工工艺，充分利用了无收缩灌浆料的流动性强、无3收缩及免振捣的特性，使其在混凝土加固施工中能充分、饱满灌注，并保证灌浆料填充的密实性。同时，由于灌浆料的早强特性，大大加快了加固施工的施工效率，从而体现出其良好的经济效益。五、材料（一）材料要求1.高强无收缩灌浆料以高强度的材料为骨料，辅以防沉降、防离析、高流态微膨胀等物质组成。材料性能见表二。表二高强无收缩灌浆料的常规物理性能型号抗压强度（MPa）竖向膨胀率（％）流动度（mm）坍落度（mm）1天3天28天CGM-1（普通型）>30-50>45-60>65-85>0.02>300—CGM-1（加固型）>30-50>40-55>65-85>0.02—>270CGM-2（普通型）>22-27>38-45>55-65>0.02>270—2.高强无收缩灌浆料与环氧树脂的性能比较见表三表三高强无收缩灌浆料与环氧树脂的性能比较性能高强无收缩灌浆料环氧树脂施工温度（°C）三-10±10使用温度（C）-100-600-40-70基层要求湿润表面平整，含水率W6%负荷时间1天7天环境指标无污染有污染钢筋粘结力好好施工性能简便丿.u4从表三可知，高强无收缩灌浆料在植筋施工时对基层处理的要求较环氧树脂宽松，施工及使用温度较环氧树脂范围广泛，钢筋粘结力及其他性能与环氧树脂一致，施工性能和环境指标远远好于环氧树脂。特别要指出的是在植筋后钢筋的焊接连接方面，由于高强无收缩灌浆料为无机材料，从其耐热性考虑比环氧树脂有极大的优势。另外，高强无收缩灌浆料在价格方面比环氧树脂便宜许多。（二）施工机具1.施工机具、设备见表四表四无收缩灌浆料浇筑施工机具、设备种类名称搅拌设备混凝土搅拌机、砂浆搅拌机、搅拌槽、铁铲计量设备台秤灌浆设备高...
