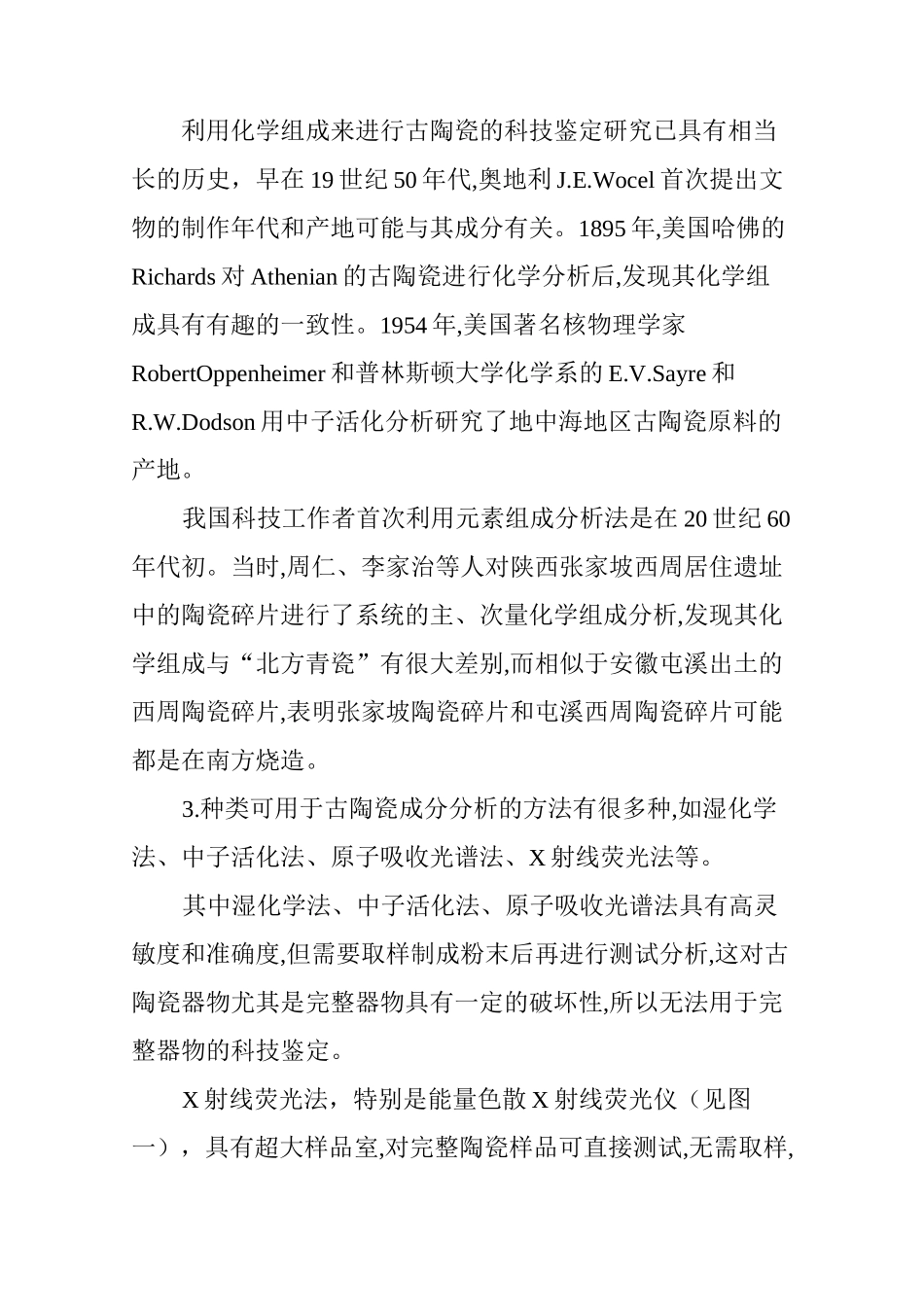

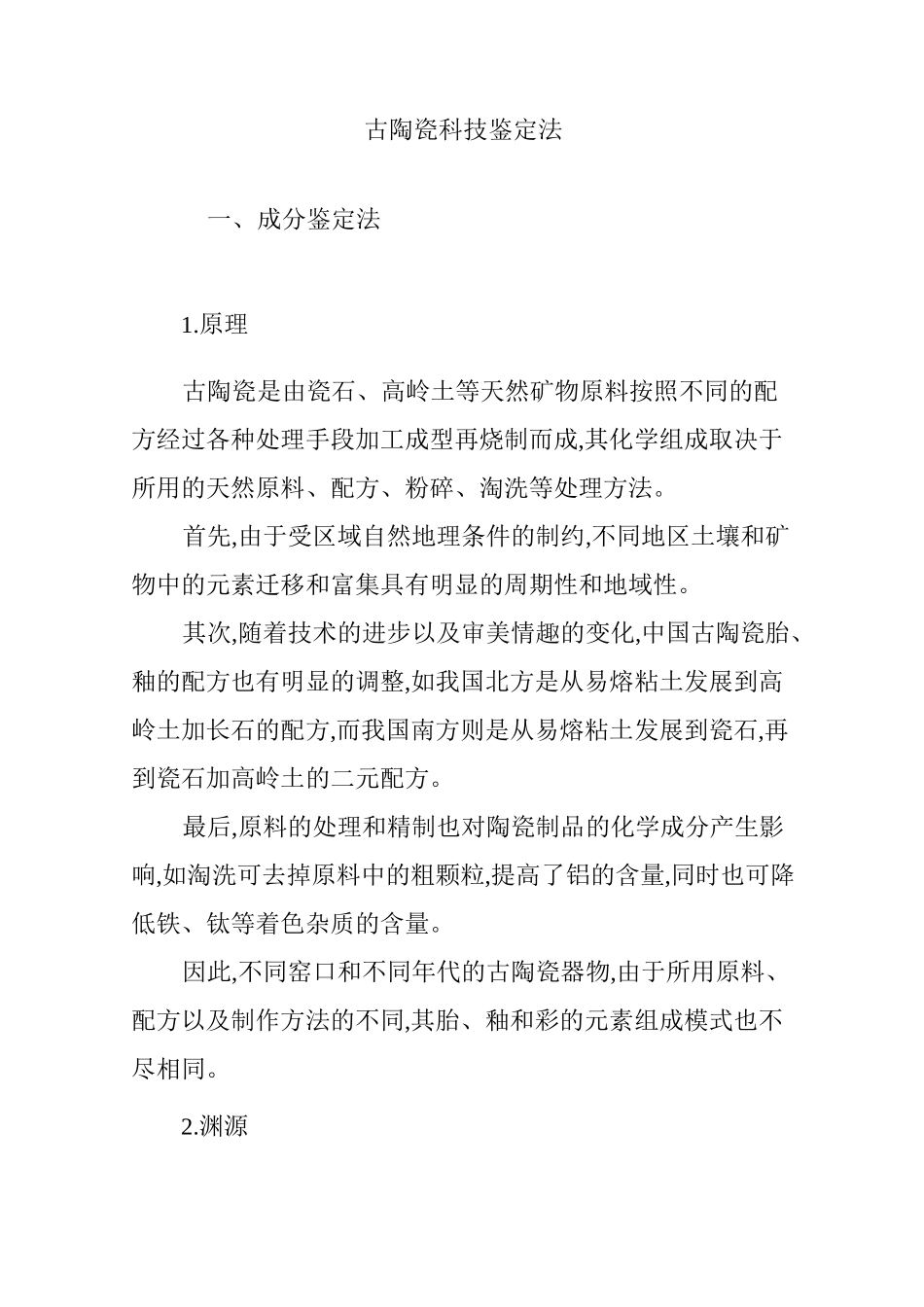

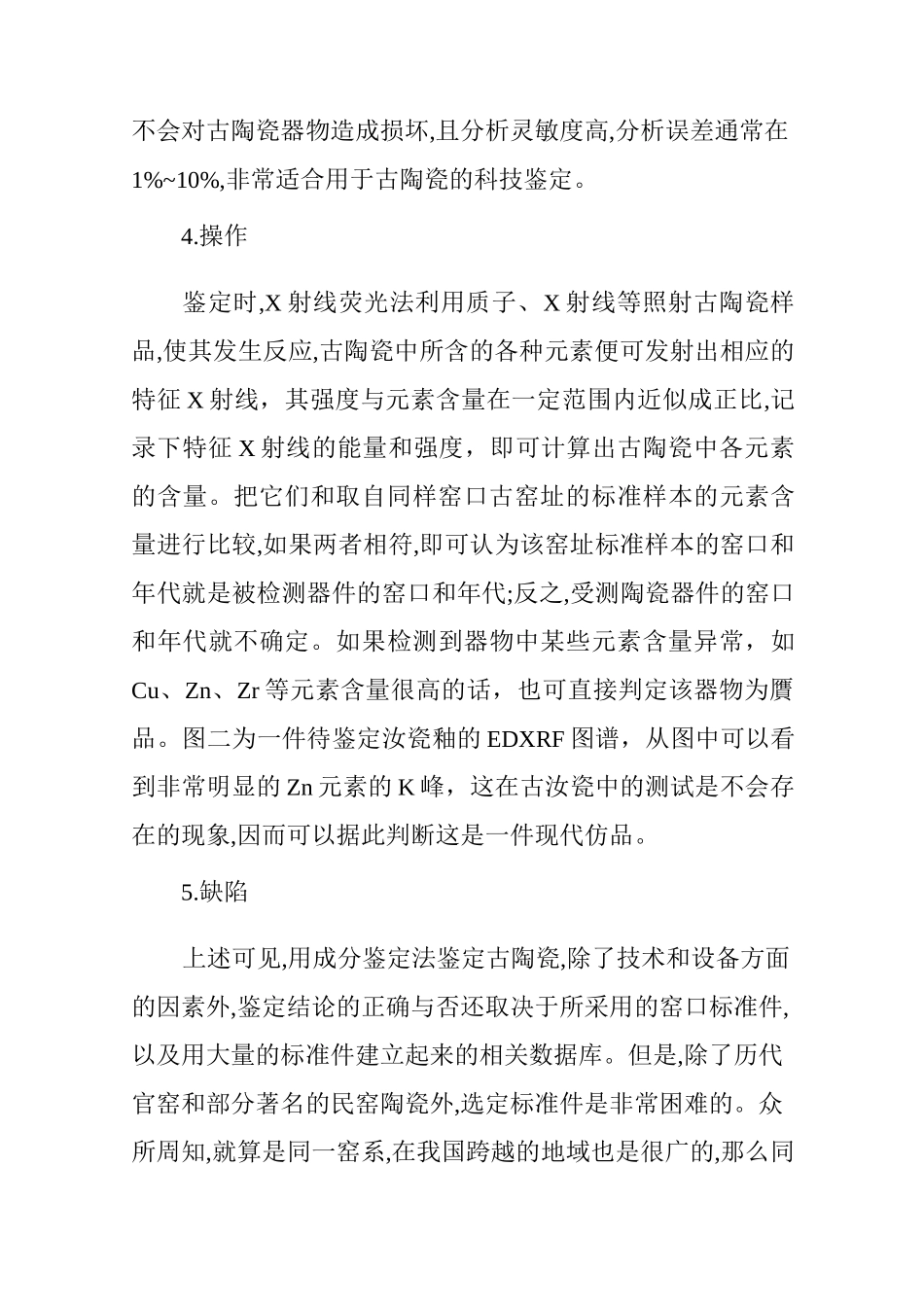

古陶瓷科技鉴定法一、成分鉴定法1.原理古陶瓷是由瓷石、高岭土等天然矿物原料按照不同的配方经过各种处理手段加工成型再烧制而成,其化学组成取决于所用的天然原料、配方、粉碎、淘洗等处理方法。首先,由于受区域自然地理条件的制约,不同地区土壤和矿物中的元素迁移和富集具有明显的周期性和地域性。其次,随着技术的进步以及审美情趣的变化,中国古陶瓷胎、釉的配方也有明显的调整,如我国北方是从易熔粘土发展到高岭土加长石的配方,而我国南方则是从易熔粘土发展到瓷石,再到瓷石加高岭土的二元配方。最后,原料的处理和精制也对陶瓷制品的化学成分产生影响,如淘洗可去掉原料中的粗颗粒,提高了铝的含量,同时也可降低铁、钛等着色杂质的含量。因此,不同窑口和不同年代的古陶瓷器物,由于所用原料、配方以及制作方法的不同,其胎、釉和彩的元素组成模式也不尽相同。2.渊源利用化学组成来进行古陶瓷的科技鉴定研究已具有相当长的历史，早在19世纪50年代,奥地利J.E.Wocel首次提出文物的制作年代和产地可能与其成分有关。1895年,美国哈佛的Richards对Athenian的古陶瓷进行化学分析后,发现其化学组成具有有趣的一致性。1954年,美国著名核物理学家RobertOppenheimer和普林斯顿大学化学系的E.V.Sayre和R.W.Dodson用中子活化分析研究了地中海地区古陶瓷原料的产地。我国科技工作者首次利用元素组成分析法是在20世纪60年代初。当时,周仁、李家治等人对陕西张家坡西周居住遗址中的陶瓷碎片进行了系统的主、次量化学组成分析,发现其化学组成与“北方青瓷”有很大差别,而相似于安徽屯溪出土的西周陶瓷碎片,表明张家坡陶瓷碎片和屯溪西周陶瓷碎片可能都是在南方烧造。3.种类可用于古陶瓷成分分析的方法有很多种,如湿化学法、中子活化法、原子吸收光谱法、X射线荧光法等。其中湿化学法、中子活化法、原子吸收光谱法具有高灵敏度和准确度,但需要取样制成粉末后再进行测试分析,这对古陶瓷器物尤其是完整器物具有一定的破坏性,所以无法用于完整器物的科技鉴定。X射线荧光法，特别是能量色散X射线荧光仪（见图一），具有超大样品室,对完整陶瓷样品可直接测试,无需取样,不会对古陶瓷器物造成损坏,且分析灵敏度高,分析误差通常在1%~10%,非常适合用于古陶瓷的科技鉴定。4.操作鉴定时,X射线荧光法利用质子、X射线等照射古陶瓷样品,使其发生反应,古陶瓷中所含的各种元素便可发射出相应的特征X射线，其强度与元素含量在一定范围内近似成正比,记录下特征X射线的能量和强度，即可计算出古陶瓷中各元素的含量。把它们和取自同样窑口古窑址的标准样本的元素含量进行比较,如果两者相符,即可认为该窑址标准样本的窑口和年代就是被检测器件的窑口和年代;反之,受测陶瓷器件的窑口和年代就不确定。如果检测到器物中某些元素含量异常，如Cu、Zn、Zr等元素含量很高的话，也可直接判定该器物为贋品。图二为一件待鉴定汝瓷釉的EDXRF图谱，从图中可以看到非常明显的Zn元素的K峰，这在古汝瓷中的测试是不会存在的现象,因而可以据此判断这是一件现代仿品。5.缺陷上述可见,用成分鉴定法鉴定古陶瓷,除了技术和设备方面的因素外,鉴定结论的正确与否还取决于所采用的窑口标准件,以及用大量的标准件建立起来的相关数据库。但是,除了历代官窑和部分著名的民窑陶瓷外,选定标准件是非常困难的。众所周知,就算是同一窑系,在我国跨越的地域也是很广的,那么同一窑系不同窑口的胎土和釉的化学成分,会随着地域的跨越而出现明显的差异。一个完整并且权威的数据库,必须包含所有的窑口,做到这一点是不容易的。二热释光鉴定法7fbggbgb1.原理根据结晶矿物学,晶体内部是规则排列的各种原子或离子,它们以一定的方式组合,形成特有的空间格架晶格。在晶体生长过程中,一旦有杂质掺入,就会破坏它原有的规则排列,形成各种晶格缺陷。最简单的晶格缺陷有空位、填隙原子和杂质原子等,其中的负离子空位相当于一个电子“陷阱”。当有核辐射作用于晶体时,产生电离和激发,使晶体价带中的电子获得足够的能量游离出来,上升到导带,在价带中留下一空穴。电子在导带中自由扩散,当扩散到陷阱附近时,有一定的几率被“陷阱”俘获。空穴在价带中扩散,有可能被杂质形成的释光中...
