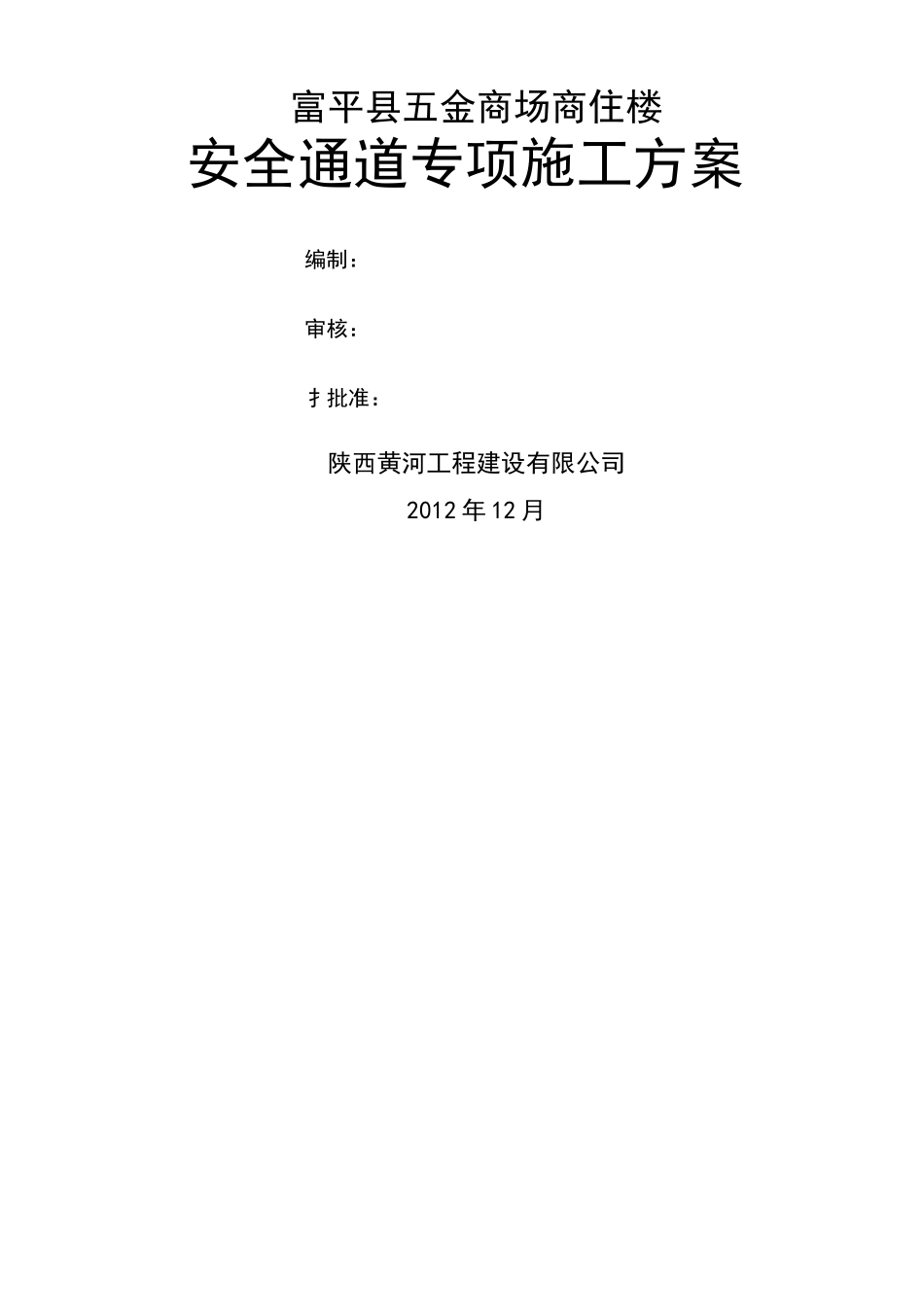

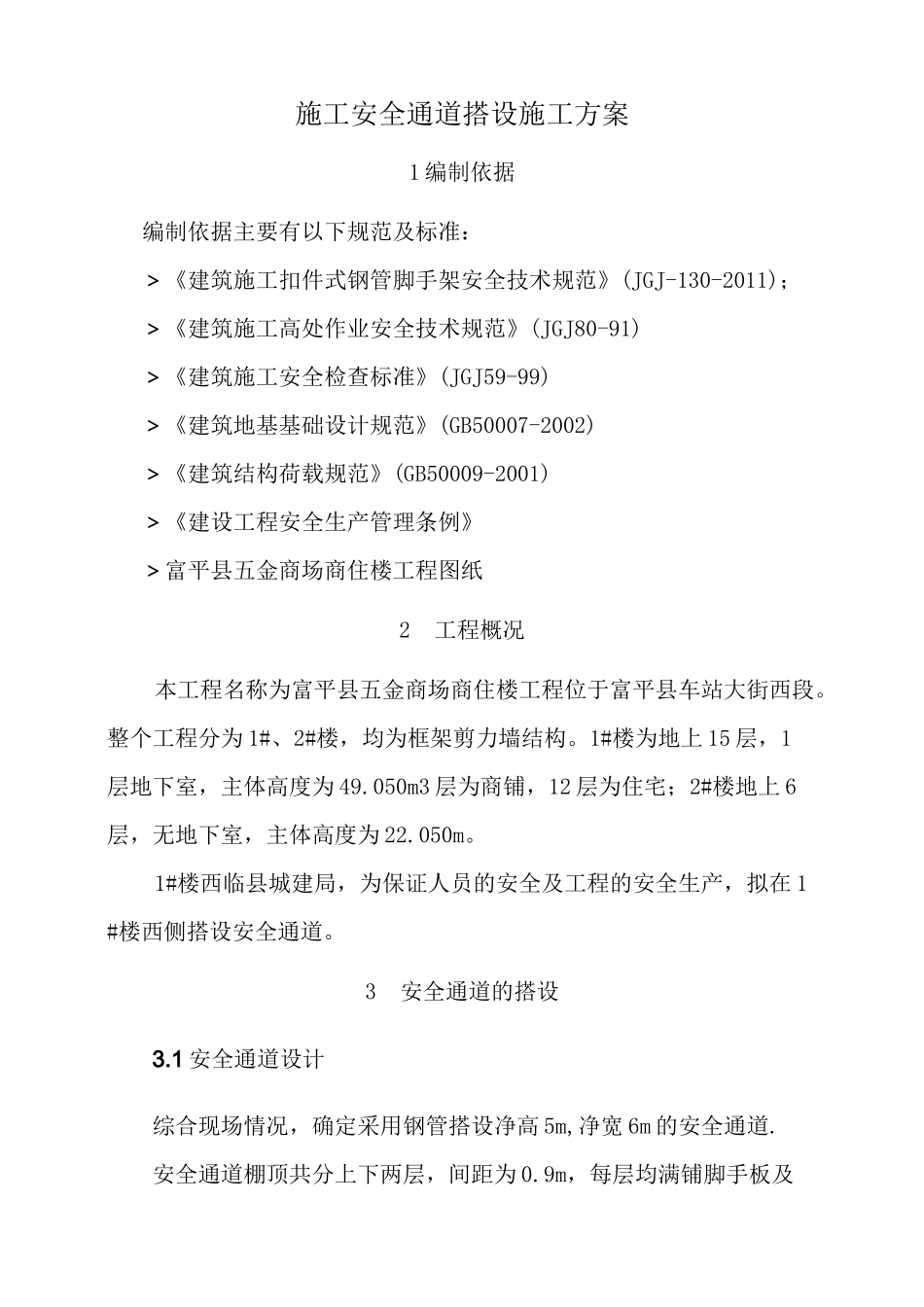

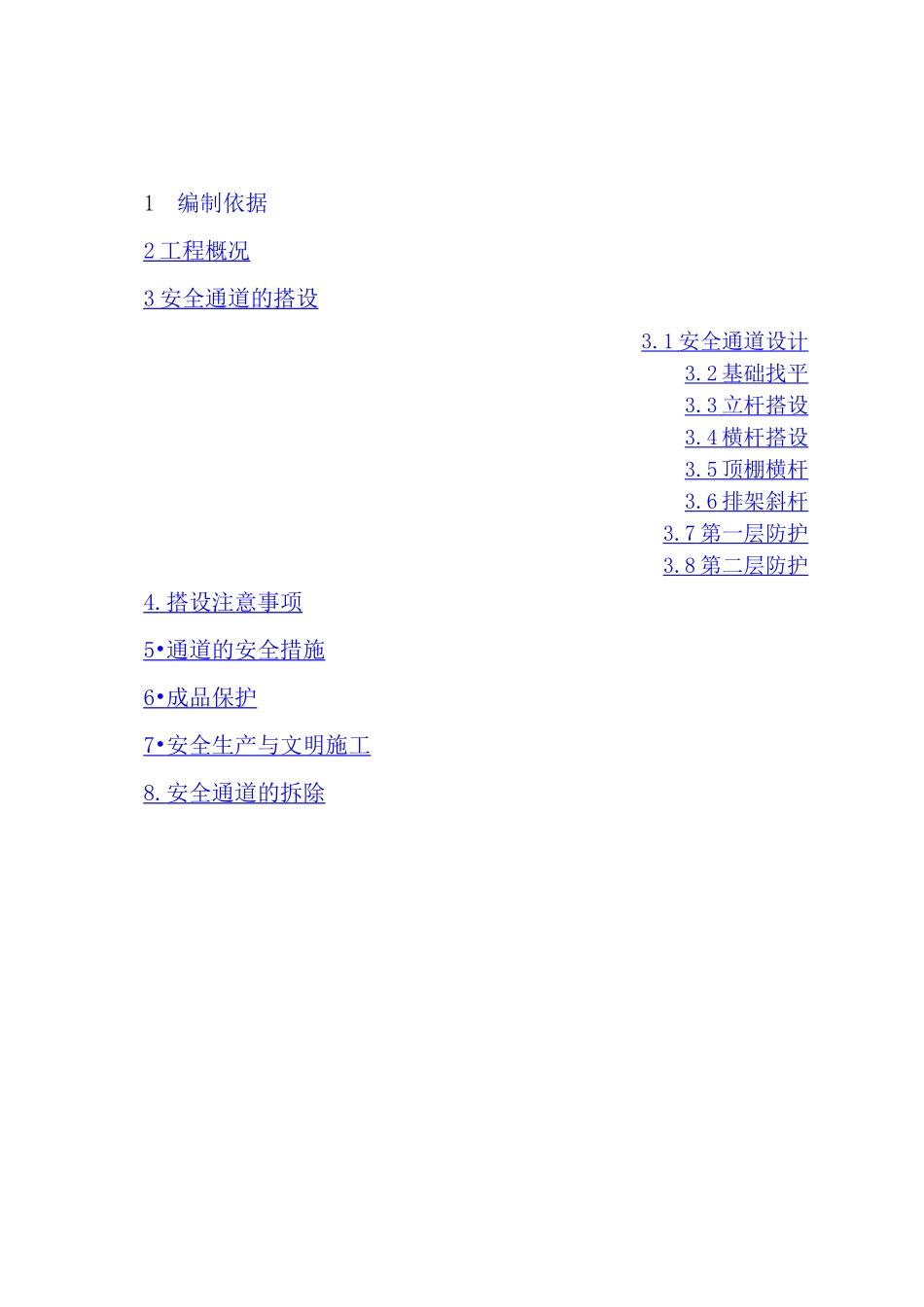

富平县五金商场商住楼安全通道专项施工方案编制：审核：扌批准：陕西黄河工程建设有限公司2012年12月1编制依据2工程概况3安全通道的搭设3.1安全通道设计3.2基础找平3.3立杆搭设3.4横杆搭设3.5顶棚横杆3.6排架斜杆3.7第一层防护3.8第二层防护4.搭设注意事项5•通道的安全措施6•成品保护7•安全生产与文明施工8.安全通道的拆除施工安全通道搭设施工方案1编制依据编制依据主要有以下规范及标准：＞《建筑施工扣件式钢管脚手架安全技术规范》(JGJ-130-2011)；＞《建筑施工高处作业安全技术规范》(JGJ80-91)＞《建筑施工安全检查标准》(JGJ59-99)＞《建筑地基基础设计规范》(GB50007-2002)＞《建筑结构荷载规范》(GB50009-2001)＞《建设工程安全生产管理条例》＞富平县五金商场商住楼工程图纸2工程概况本工程名称为富平县五金商场商住楼工程位于富平县车站大街西段。整个工程分为1#、2#楼，均为框架剪力墙结构。1#楼为地上15层，1层地下室，主体高度为49.050m3层为商铺，12层为住宅；2#楼地上6层，无地下室，主体高度为22.050m。1#楼西临县城建局，为保证人员的安全及工程的安全生产，拟在1#楼西侧搭设安全通道。3安全通道的搭设3.1安全通道设计综合现场情况，确定采用钢管搭设净高5m,净宽6m的安全通道.安全通道棚顶共分上下两层，间距为0.9m，每层均满铺脚手板及安全网，且通道两侧满挂密目网。3.2基础找平为保证安全通道架体的稳固性，架体搭设（即所有立杆）处地基土壤应密实，并且标高应大致一致，立杆底部均设置垫板。3.3立杆搭设立杆按照双排设置，采用O48X3.5钢管，沿通道长度方向以@1500mm的间距进行搭设，排距600mm；立杆上设置纵向扫地杆（即第一道大横杆），并用直角扣件固定在距地面200mm处的立杆上，立杆的垂直偏差不得大于架高的1/300，同时其绝对偏差不大于75mm。在竖立杆时，用单支6m的钢管，不得采用对接钢管，立杆纵距1.5米。禁止使用弯曲钢管。3.4横杆搭设（1）大横杆大横杆步距为1600mm，长度不宜小于三跨立杆，大横杆置于双排立柱内侧，与立杆必须用直角扣件扣紧。大横杆采用对接扣件连接，接头与相邻立杆距离不大于500mm。同一平面内侧和外侧、上步和下步相邻的两根大横杆的接头均匀相互错开，不得出现在同一跨间内，水平间距不小于500mm。同一排大横杆水平偏差不大于该通道总长度的1/250且不得大于50mm。大横杆接头与相邻立杆距离不大于立杆纵距的1/3。同一水平和竖向相邻的两根大横杆的接头均应相互错开，不得出现在同一跨间内，相邻的水平间距部小于500mm。（2）小横杆小横杆采用048*3.5钢管，对立杆与大横杆起约束作用，沿通道长度方向进行搭设，紧贴立杆并用直角扣件扣紧在大横杆上。3.5顶棚横杆由于本通道净宽为6m,单支钢管的长度不足以作为顶棚横杆进行搭设，因此须进行搭接。杆件搭接长度不小于1000mm,并用扣件扣牢。横杆间距为1500mm，与立杆用扣件连接牢固。同一水平和竖向相邻的两根顶棚横杆的接头均应相互错开,不得出现在同一跨间内。3.6排架斜杆排架内斜杆与立杆连接,搭设时将斜杆的一头扣在立杆上,另一头扣在上层顶棚钢杆中部,中间与下层顶棚钢杆相交处也用扣件扣紧间距1.5米。3.7第一层防护在通道架高5900mm处，先沿通道宽度及长度范围内在顶棚横杆上铺设木方，木方间距不得大于300mm，并用22号铁丝与顶棚横杆绑扎固定；然后在木方上满铺18mm厚胶合模板一层，并与木方钉牢固定；最后沿通道宽度及长度范围内满铺密目网。3.8第二层防护在通道架高5000mm处先沿通道宽度及长度范围内在顶棚横杆上铺设木方，木方间距不得大于300mm，并用22号铁丝与顶棚横杆绑扎固定；然后在木方上满铺18mm厚胶合模板一层，并与木方钉牢固定；最后沿通道宽度及长度范围内满铺密目网。4.搭设注意事项安全通道搭设过程中两侧拉警戒线，并设专人看守。若必须有人通过应由看管人员通知上方施工人员，待无隐患后才可通过。通过时必须佩带安全帽，并注意头顶上方情况。搭设之前对进场的钢管以及配件进行严格的检查，禁止使用不和规格和质量不合格的杆配件。搭设前清扫现场，处理立柱下方垫木部分路面的突出及凹陷。通道的搭设必须统一交底后作业，必须统一指挥，严格按上述搭...
