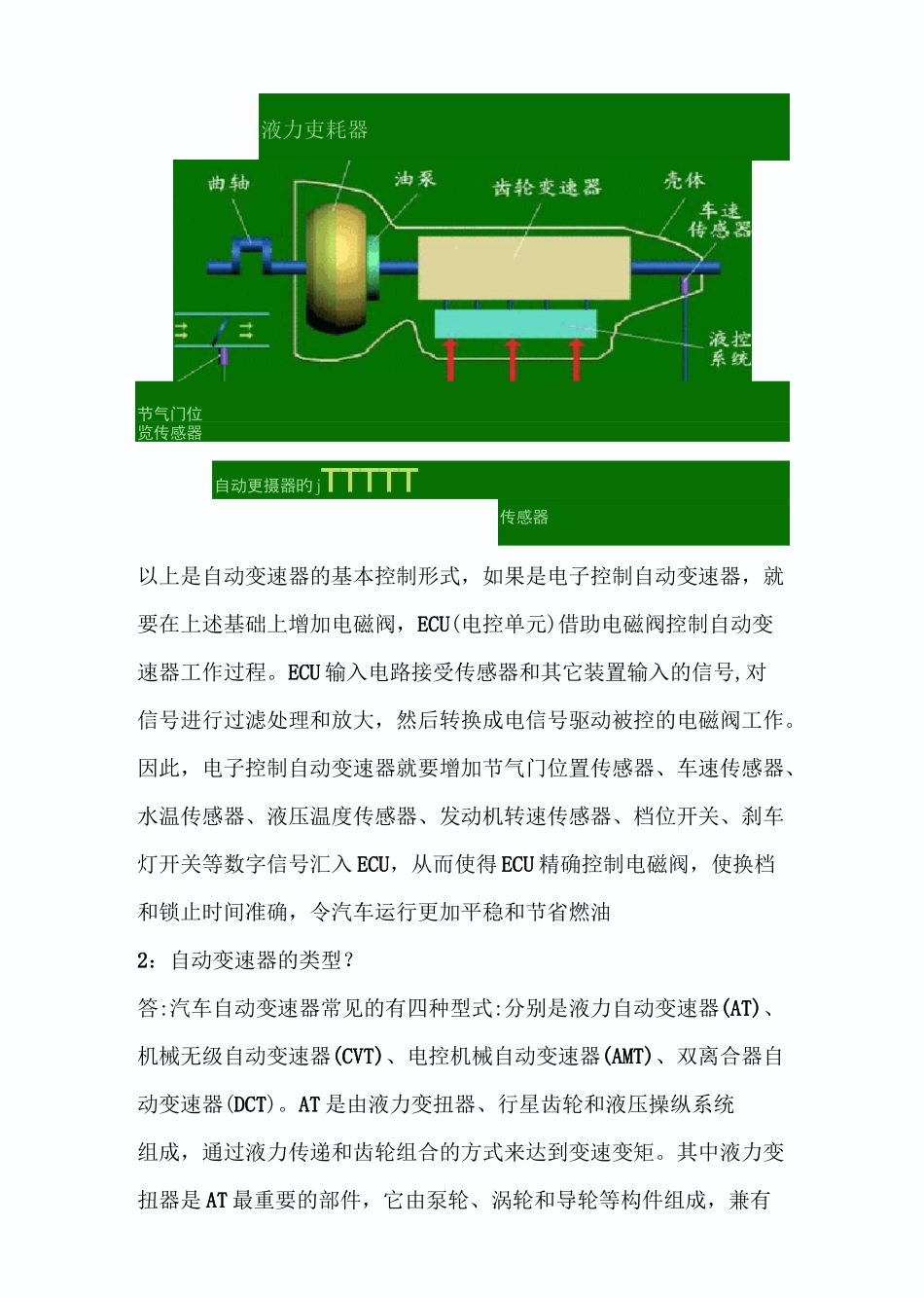

自动变速器（前轮驱动）构造实习报告实习时间：2011年06月20日实习地点：E1座301室指导教师：卢建源老师报告人：翟迪一：实习内容1：讲述自动变速器的结构和原理？答：自动变速器的核心控制装置是液压控制装置，液压控制装置由油泵、阀体、离合器、制动器以及连接所有这些部件的液体通路所组成。关键部件是阀体，因此它是自动变速器的控制中心。阀体的作用是根据发动机和底盘传动系的负载状况（节气门开度和输出轴转速），对油泵输出到各执行机构的油压加以控制，以控制液力变矩器，控制各离合器和制动器的结合和分离实现自动换档。液力吏耗器节气门位览传感器自动更摄器旳jTTTTT传感器以上是自动变速器的基本控制形式，如果是电子控制自动变速器，就要在上述基础上增加电磁阀，ECU(电控单元)借助电磁阀控制自动变速器工作过程。ECU输入电路接受传感器和其它装置输入的信号,对信号进行过滤处理和放大，然后转换成电信号驱动被控的电磁阀工作。因此，电子控制自动变速器就要增加节气门位置传感器、车速传感器、水温传感器、液压温度传感器、发动机转速传感器、档位开关、刹车灯开关等数字信号汇入ECU，从而使得ECU精确控制电磁阀，使换档和锁止时间准确，令汽车运行更加平稳和节省燃油2：自动变速器的类型？答:汽车自动变速器常见的有四种型式:分别是液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器(DCT)。AT是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。其中液力变扭器是AT最重要的部件，它由泵轮、涡轮和导轮等构件组成，兼有涡萤壳体泵萬合器总成驱动晁、、2、导晁及单向离合蛊轴承捍接的襲自动变速器中的变速齿轮机构所采用的型传递扭矩和离合的作用。3：自动变速器内部零件的解释和作用?1、液力变矩器液力变矩器位于自动变速器的最前端，安装在发动机的飞轮上，其作用和采用手动变速器的汽车中的离合器相似。它利用油液循环流动过程中动能的变化将发动机的动力传递自动变速器的输入轴，并能根据汽车行驶阻力的变化，在一定范围内自动地、无级地改变传动比和扭矩比，具有一定的减速增扭功能。有普通齿轮式和行星齿轮式两种。采用普通齿轮式的变速器，由于尺寸较大，最大传动比较小，只有少数车型采用。目前绝大多数轿车自动变速器中的齿轮变速器采用的是行星齿轮式。变速齿轮机构主要包括行星齿轮机构和换档执行机构两部分。自动变速器行星齿轮机构，是自动变速器的重要组成部分之一，主要由于太阳轮（也称中心轮）、内齿圈、行星架和行星齿轮等元件组成。行星齿轮机构是实现变速的机构，速比的改变是通过以不同的元件作主动件和限制不同元件的运动而实现的。在速比改变的过程中，整个行星齿轮组还存在运动，动力传递没有中断，因而实现了动力换挡。换挡执行机构主要是用来改变行星齿轮中的主动元件或限制某个元件的运动，改变动力传递的方向和速比，主要由多片式离合器、制动器和单向超越离合器等组成。离合器的作用是把动力传给行星齿轮机构的某个元件使之成为主动件。制动器的作用是将行星齿轮机构中的某个元件抱住，使之不动。单向超越离合器也是行星齿轮变速器的换挡元件之一，其作用和多片式离合器及制动器基本相同，也是用于固定或连接几个行星排中的某些太阳轮、行星架、齿圈等基本元件，让行星齿轮变速器组成不同传动比的挡位。3、供油系统自动变速器的供油系统主要由油泵、油箱、滤清器、调压阀及管道所组成。油泵是自动变速器最重要的总成之一，它通常安装在变矩器的后方，由变矩器壳后端的轴套驱动。在发动机运转时,不论汽车是否行驶，油泵都在运转，为自动变速器中的变矩器、换挡执行机构、自动换挡控制系统部分提供一定油压的液压油。油压的调节由调压阀来实现。4、自动换挡控制系统自动换挡控制系统能根据发动机的负荷（节气门开度）和汽车的行驶速度，按照设定的换挡规律，自动地接通或切断某些换挡离合器和制动器的供油油路，使离合器结合或分开、制动器制动或释放。以改变齿轮变速器的传动化，从而实现自动换挡。自动变速器的自动换挡控制系统有液压控制和电液压（...
