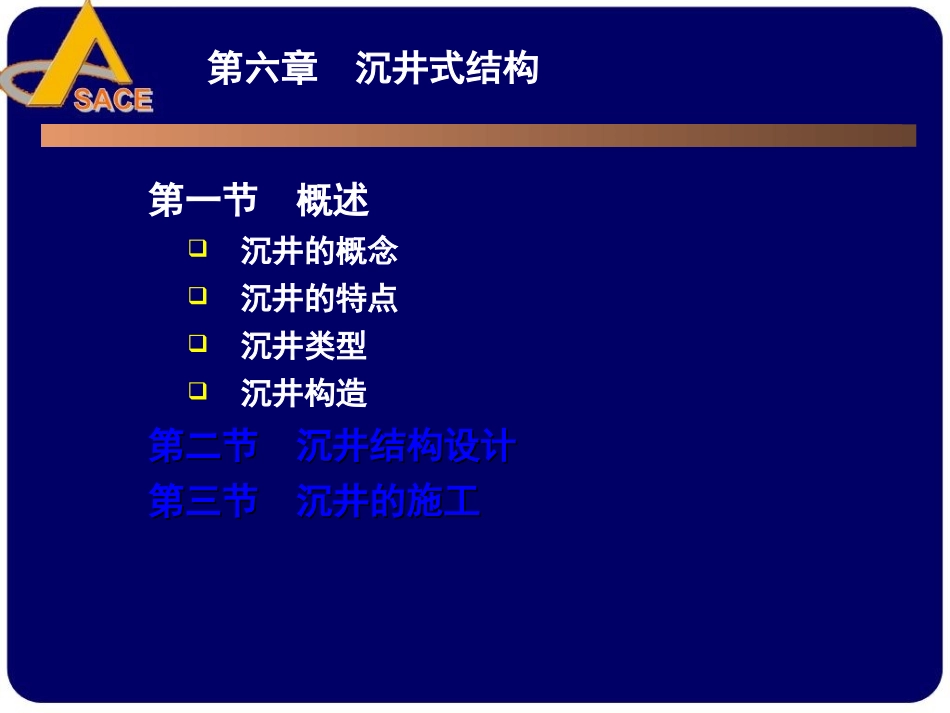

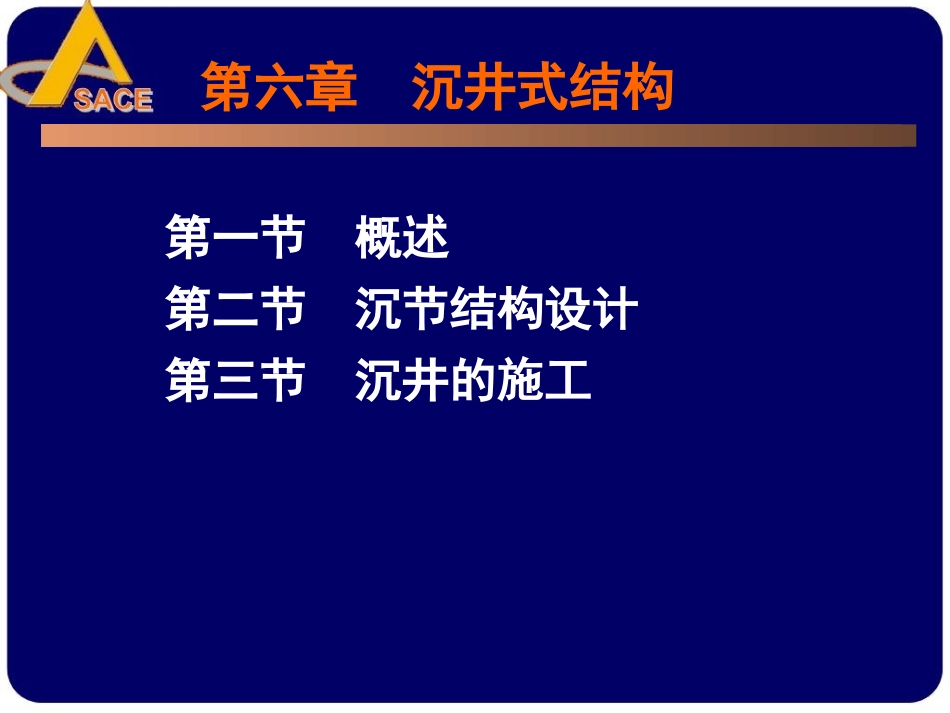

第六章沉井式结构第六章沉井式结构第一节概述第二节沉节结构设计第三节沉井的施工第六章沉井式结构第一节概述沉井的概念沉井的特点沉井类型沉井构造第二节沉井结构设计第二节沉井结构设计第三节沉井的施工第三节沉井的施工第六章沉井式结构一、沉井的概念沉井是一个上无盖下无底的井筒状结构物，利用结构自重作用而下沉入土，即在地面筑成的“半成品”沉入土中，在地下完成结构物施工。应用范围沉井一般沉到较坚实的土层上，充分利用深层土承载能力。深基础:桥梁墩台基础、地下结构：取水构筑物、污水泵站、地下工业厂房、地下仓库、盾构拼装井、矿井、地下其他构筑物第一节概述泰州长江大桥中塔沉井基础沉井基础长58米，宽44米，总高度为76米，沉井沉入19米深水和55米河床覆盖层，封底混凝土厚11m.第一节概述日本明石海峡大桥，最大施日本明石海峡大桥，最大施工水深工水深60m60m，两主塔分别采，两主塔分别采用直径用直径80m*80m*高高70m70m和和78m*67m78m*67m的浮式钢壳沉井，壁的浮式钢壳沉井，壁厚厚12m12m，分为，分为1616个舱，是目个舱，是目前规模最大的桥梁沉井基础前规模最大的桥梁沉井基础国外采用沉井基础的桥梁第一节概述宝山钢铁厂取水泵房第一节概述二、沉井的特点优点埋置深度大，整体性强、稳定性好，能承受较大荷载；下沉过程中无需设置坑壁支撑或板桩围壁，简化了施工；沉井施工时对邻近建筑物影响较小。缺点施工期较长；施工技术要求高；施工中易发生流砂造成沉井倾斜或下沉困难等。第一节概述三、沉井分类按平面形状圆形:制作简单、易于控制下沉、受力性能好、周长小，侧面摩擦力小、对周围的土体扰动小建筑面积不能充分利用方形、矩形：制作方便、水平压力产生弯矩，使用方便受力情况不好、对周围土体扰动大、土压力和摩擦力不均匀两孔、多孔：孔间有隔墙或横梁，改变井壁和底板的受力状况施工易于控制、多适用于平面尺寸大的沉井椭圆形：对水流阻力小，多用于桥梁墩台基础、江心泵站多边形、多孔井字形一、概述三沉井分类按竖向剖面形状圆柱形：不易发生倾斜、对周围土体扰动小侧向摩擦力大、井壁容易拉裂多用于入土不深、土质松散情况阶梯形：外壁阶梯形：减小摩擦力、扰动大、节省材料内壁阶梯形：节省材料、减小扰动、避免下沉过快一、概述混凝土沉井钢筋混凝士沉井钢壳沉井按沉井的建筑材科的分类隧道连续沉井按沉井的构造形式:单独沉井平战结合用的人防工事沉井三、沉井图例四、沉井的构造井壁沉井的主要部分，要有足够的强度和厚度。井壁厚度决定于沉井大小、下沉深度以及土壤的力学性质以及沉井能在足够的自重下顺利下沉井壁断面形式的选择土质松软、摩擦力小、下沉深度小直墙式土质松软、下沉深度深井壁外侧直线形内侧阶梯形土质密实、下沉深度大外壁做成阶梯形井壁减小摩擦力的措施触变泥浆润滑、壁外喷射高压空气二、沉井的构造刃脚井壁最下端一般都做成刀刃状的“刃脚”。刃脚的主要功用是减少下沉阻力。刃脚还应具有一定的强度，以免下沉过程中损坏。刃脚形式的选择踏面宽度10～30㎝刃脚内侧的倾角一般为刃脚的高度当沉井湿封底时，取1.5m左右，干封底时，取0.6m左右。二、沉井的构造60~40内隔墙内隔墙增加沉井在下沉过程中的刚度并减小井壁跨径把整个沉井分隔成多个施工井孔（取土井），使挖土和下沉可以较均衡地进行，也便于沉井偏斜时的纠偏。隔墙的厚度一般为0.5m左右。隔墙下部应设过人孔，供施工人员于各取土井间往来之用。人孔的尺寸一般为0.8×1.2m～1.1～1.2m左右。二、沉井的构造封底及顶盖当沉井下沉到设计标高，经过技术检验并对坑底清理后，即可封底，以防止地下水渗入井内。封底可分湿封底（即水下灌筑混凝土）和干封封底两种。封底完毕，待混凝土结硬后在上方浇筑钢筋混凝土底板。当沉井作为地下结构物时多采用钢筋混凝土顶板。二、沉井的构造底梁和框架在比较大型的沉井中，由于使用要求，不能设置内隔墙，则可在沉井底部增设底梁，并构成框架以增加沉井在施工下沉阶段和使用阶段的整体刚度。沉井高度较大，常于井壁不同高度...
