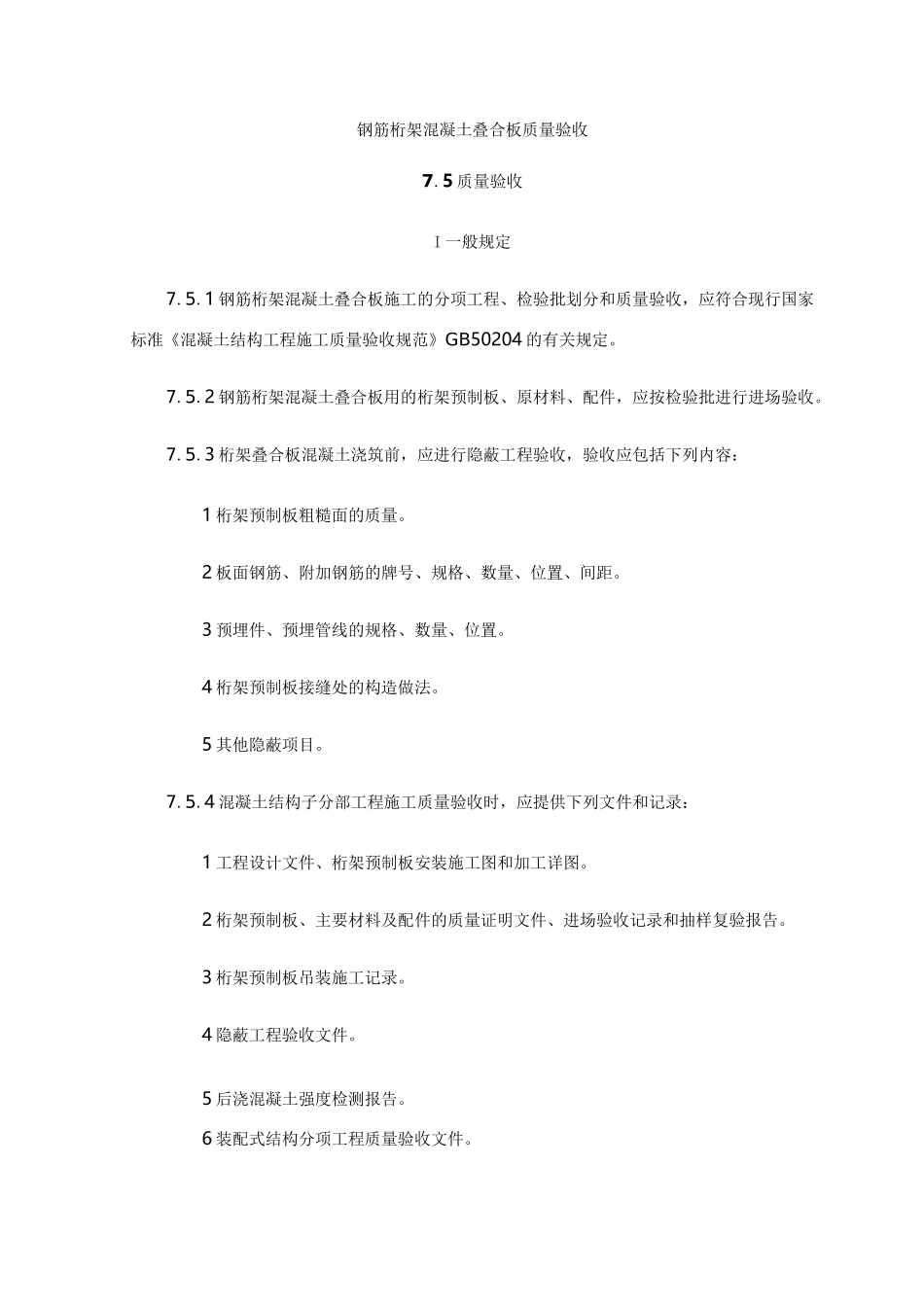

钢筋桁架混凝土叠合板质量验收7.5质量验收I一般规定7.5.1钢筋桁架混凝土叠合板施工的分项工程、检验批划分和质量验收，应符合现行国家标准《混凝土结构工程施工质量验收规范》GB50204的有关规定。7.5.2钢筋桁架混凝土叠合板用的桁架预制板、原材料、配件，应按检验批进行进场验收。7.5.3桁架叠合板混凝土浇筑前，应进行隐蔽工程验收，验收应包括下列内容：1桁架预制板粗糙面的质量。2板面钢筋、附加钢筋的牌号、规格、数量、位置、间距。3预埋件、预埋管线的规格、数量、位置。4桁架预制板接缝处的构造做法。5其他隐蔽项目。7.5.4混凝土结构子分部工程施工质量验收时，应提供下列文件和记录：1工程设计文件、桁架预制板安装施工图和加工详图。2桁架预制板、主要材料及配件的质量证明文件、进场验收记录和抽样复验报告。3桁架预制板吊装施工记录。4隐蔽工程验收文件。5后浇混凝土强度检测报告。6装配式结构分项工程质量验收文件。7其他相关文件和记录。II主控项目7.5.5专业企业生产的桁架预制板进场时，应检查质量证明文件。检查数量：全数检查。检验方法：检查质量证明文件及质量验收记录。7.5.6桁架预制板的外观质量不应有严重缺陷，且不应有影响结构性能或安装、使用功能的尺寸偏差。检查数量：全数检查。检验方法：观察，尺量。7.5.7桁架预制板安装的临时支撑架体应符合设计文件、施工方案及现行国家标准《混凝土结构工程施工规范》GB50666的有关规定。检查数量：全数检查。检验方法：观察；检查施工方案、施工记录或设计文件。7.5.8桁架预制板板面钢筋、附加钢筋的牌号、规格、数量应符合设计文件的规定。检查数量：全数检查。检验方法：观察，尺量。7.5.9桁架叠合板后浇混凝土强度应符合设计文件的规定。检查数量：按批检查。检验方法：检查混凝土强度试验报告。7.5.10密拼式接缝嵌缝用聚合物改性水泥砂浆的物理力学性能应符合本规程第3.0.6条的规定。检查数量：按批检查。检验方法：检查砂浆性能试验报告。7.5.11桁架叠合板的外观质量不应有严重缺陷，且不应有影响结构性能或安装、使用功能的尺寸偏差。检查数量：全数检查。检验方法：观察，尺量。III一般项目7.5.12桁架预制板的外观质量不应有一般缺陷；当出现一般缺陷时，应按技术处理方案进行处理，并应重新检查验收。检查数量：全数检查。检验方法：观察；检查技术处理方案和处理记录。7.5.13桁架预制板的粗糙面质量应符合设计文件的规定。检查数量：全数检查。检验方法：观察或量测。7.5.14桁架预制板的预埋件、预留插筋、预留孔洞等的规格、数量、位置应符合设计文件的规定。检查数量：全数检查。检验方法：观察，尺量；检查产品合格证。7.5.15桁架预制板的尺寸偏差和检验方法应符合本规程第6.5.7条的规定。检查数量：按批检查，同一规格桁架预制板抽检数量不应少于该规格构件数量的5%且不少于3件。7.5.16桁架预制板安装的允许偏差和检验方法应符合设计文件的规定；当设计无具体规定时，应符合表7.5.16的规定。SV-S.16桁架预制枫安装允许偏差和检验方法项次检验项目允许偏差(mm)检验方法I桁架预制板中心线对轴线位置5用经纬仪及钢尺鱼；或用带劈字显示的巻尺址2桁架预制板板底标高±5用水准仪或拉线、钢尺lib或用带数字显示的卷尺址3桁架预制板搁■置长度±10用钢尺或带数字显示的卷尺也4相邻桁架预制板板底平整度3用2m靠尺和塞尺fit*或耳2m靠尺和带数字显示的塞尺施检查数量：按楼层、结构缝或施工段划分检验批。同一检验批内，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，可按纵、横轴线划分检查面，抽查10%，且不少于3面。7.5.17桁架叠合板厚度的偏差应符合设计文件的规定；当设计无具体规定时，厚度的允许偏差应为±5mm。检查数量：按楼层、结构缝或施工段划分检验批。同一检验批内，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，可按纵、横轴线划分检查面，抽查10%，且不少于3面。检验方法：尺量。7.5.18桁架叠合板的外观质量不应有一般缺陷；当出现一般缺陷时，应按技术处理方案进行处理，并重新检查验收。检查数量：全数检查。检验方法：观察；检查技术处理方案和处理记录。7.5.19...
