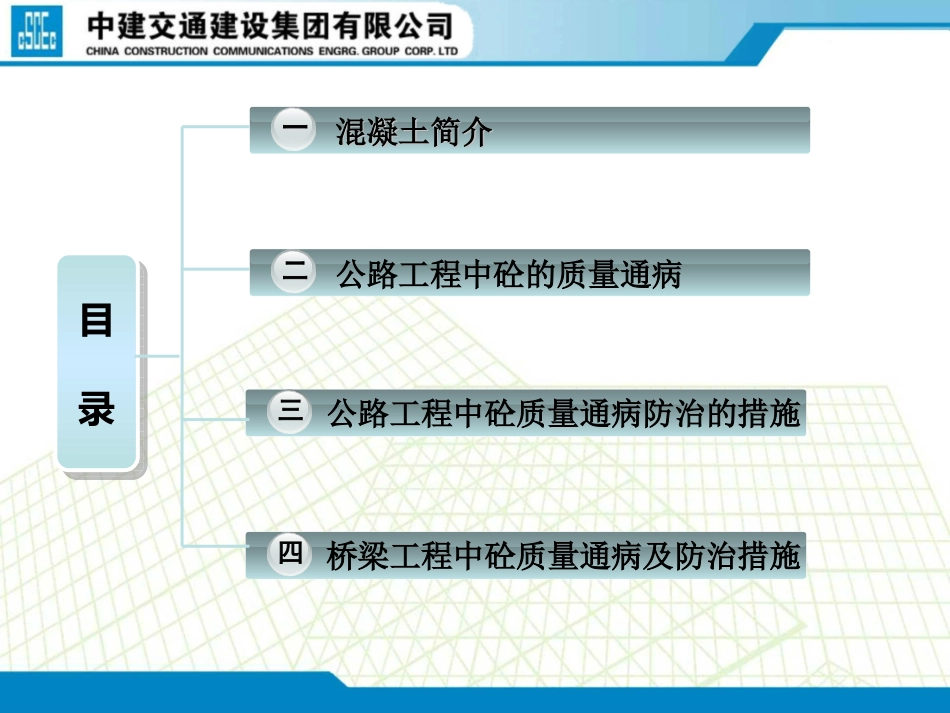

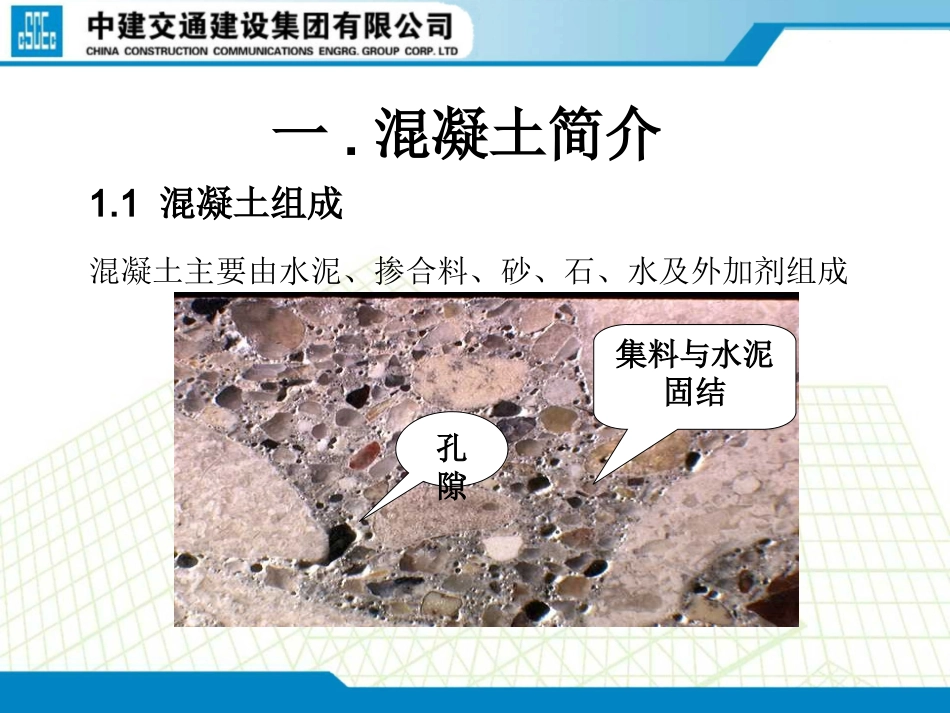

公路工程混凝土质量通病及防治措施目录目录混凝土简介混凝土简介一公路工程中砼的质量通病二三公路工程中砼质量通病防治的措施四桥梁工程中砼质量通病及防治措施1.1混凝土组成混凝土主要由水泥、掺合料、砂、石、水及外加剂组成一.混凝土简介孔隙集料与水泥固结•①水泥和掺合料作为胶结材料，起着将砂石胶结形成强度的作用•②砂石主要起两种作用，一种是填充作用，另一种是起到约束混凝土收缩的作用•③水起到和胶凝材料水化的作用，还有润滑的作用1.1.1水泥•水泥是混凝土获得强度的保证，水泥品种、标号的选择是否恰当，对混凝土的强度、耐久性和经济性有着极大的影响。施工时应根据工程性质、所处环境及施工条件，经过多方试验、比选，最终确定承台墩身混凝土所用水泥品种及强度等级。六大通用水泥组成六大通用水泥组成硅酸盐水泥熟料+石膏+混合材硅酸盐水泥0~5%普通硅酸盐水泥6~15%矿渣硅酸盐水泥20~70%火山灰质硅酸盐水泥20~50%粉煤灰硅酸盐水泥20~40%复合硅酸盐水泥15~50%1.1.2矿物掺合料•混凝土掺合料是为了改善混凝土性能,节约用水,调节混凝土强度等级。粉煤灰矿渣矿物掺合料的应用还应符合下列规定：a.掺用矿物掺合料的混凝土，宜采用硅酸盐水泥、普通硅酸盐水泥；b.在混凝土中掺用矿物掺合料时，矿物掺合料的种类和掺量应经试验确定；c.矿物掺合料宜与高效减水剂同时使用；d.高强混凝土或有坑渗、抗冻、抗腐蚀、耐磨等其他要求的混凝土，不宜掺用低于Ⅱ级的粉煤灰；e.高强混凝土、有耐腐蚀要求的混凝土，当需采用硅灰时，不宜采用二氧化硅含量小于90%的硅灰。1.1.3细骨料•细骨料质量主要控制项目包括颗粒级配、细度模数、含泥量、泥块含量、坚固性、氯离子含量和有害物质含量；海砂主要控制项目除包括上述要求外，还应包括贝壳含量•人工砂主要控制项目除包括上述指标外尚应包括石粉含量和压碎值指标，人工砂主要控制项目可不包含氯离子含量和有害物质含量。1.1.4粗骨料粗骨料在应用方面应符合下列规定：a.混凝土粗骨料宜采用连续级配；b.对于混凝土结构粗骨料最大粒径的规定：最大公称粒径不得大于构件截面最小尺寸的1/4，且不大于钢筋最小净间距的3/4；混凝土实心板，粗骨料的最大公称粒径不宜大于板厚的1/3，且不得大于40mm；大体积混凝土粗骨料最大公称直径不宜小于31.5mm；（与GB50204要求一致）c.对有抗渗、抗冻、抗腐蚀、耐磨或其他特殊要求的混凝土粗骨料中的含泥量和泥块含量分别不应大于1.0%和0.5%；坚固性检验的质量损失不应大于8%。d.对于高强混凝土，粗骨料的岩石强度应至少比混凝土设计强度高30%；最大粒径不宜大于25mm，针片状颗粒含量不宜大于5%且不应大于8%；含泥量和泥块含量分别不应大于0.5%和0.2%；e.对粗骨料或用于制作粗骨料的岩石，应进行碱活性检验，包括碱-硅酸盐反应活性检验和碱-碳酸盐反应活性检验；对于有预防混凝土碱-骨料反应要求的混凝土工程，不宜采用有碱活性的粗骨料。1.1.5外加剂外加剂质量主要控制项目：外加剂的应用除应符合现行国家标准《混凝土外加剂应用技术规范》GB50119-2003的有关规定外。尚应符合下列规定：a.外加剂应与水泥具有良好的适应性，其种类和掺量应经试验确定；（实施混凝土质量控制的要求）b.高强混凝土宜采用高效能减水剂；有抗冻要求的混凝土宜采用引气剂或引气减水剂；大体积混凝土宜采用缓凝剂或缓凝减水剂；混凝土冬期施工可采用防冻剂；c.外加剂中氯离子含量和碱含量应满足混凝土设计要求；d.宜采用液态外加剂。1.2混凝土分类•塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。•流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。•大流动性混凝土：拌合物坍落度不低于160mm的混凝土。按拌合物的和易性分类：按使用功能分类：结构混凝土、保温混凝土、装饰混凝土、防水混凝土、耐火混凝土、水工混凝土、海工混凝土、道路混凝土、防辐射混凝土等。•蜂窝——混凝土结构局部出现酥松、砂浆少、石子多、石子之间形成类似蜂窝状的窟窿的现象•麻面——混凝土局部表面出现缺浆和许多小凹坑、麻点，形成粗糙面，但无钢筋外露的现象•露筋——混凝土内部主筋、副筋或箍筋局部裸露在结构构件表面的现象二....
