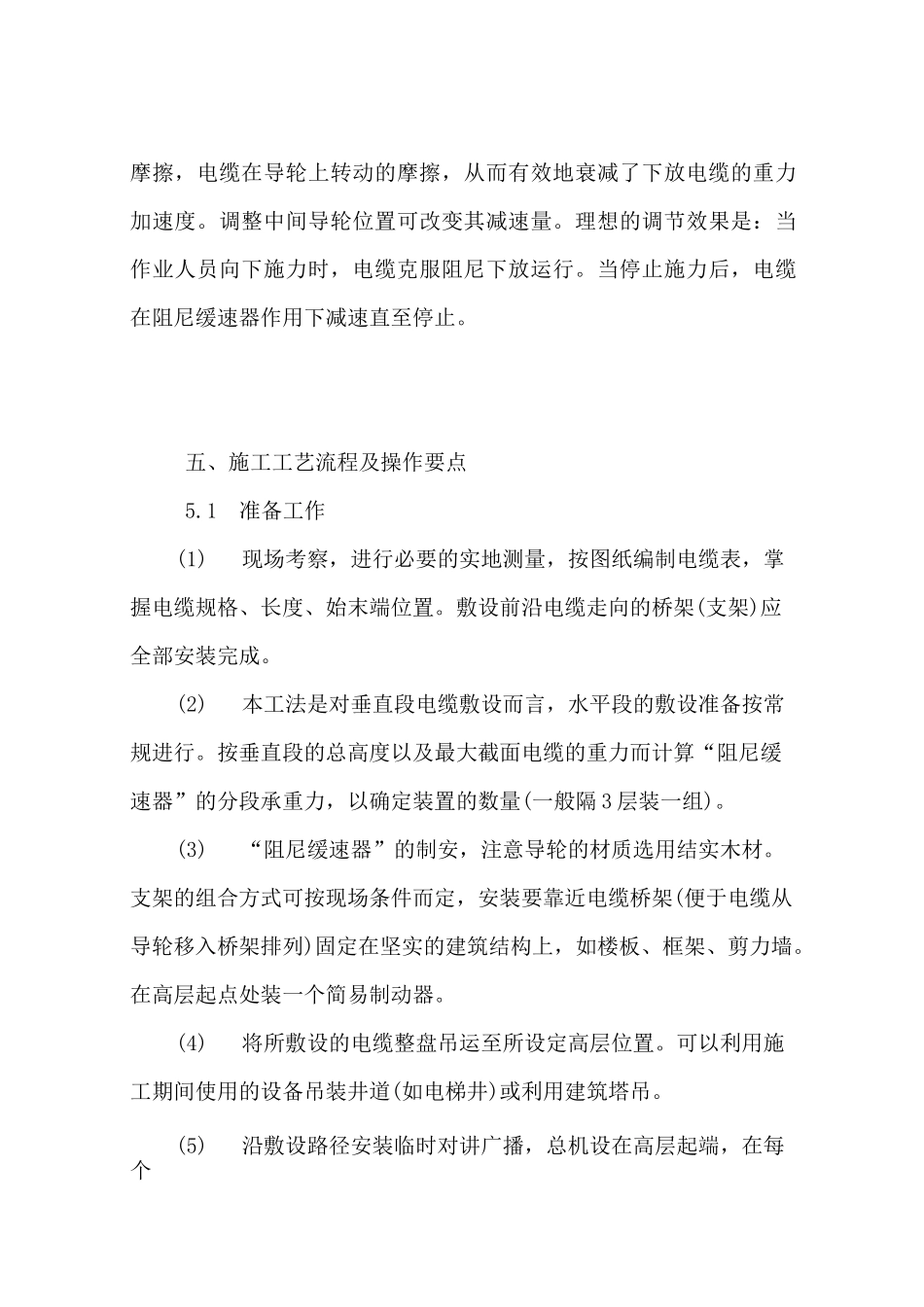

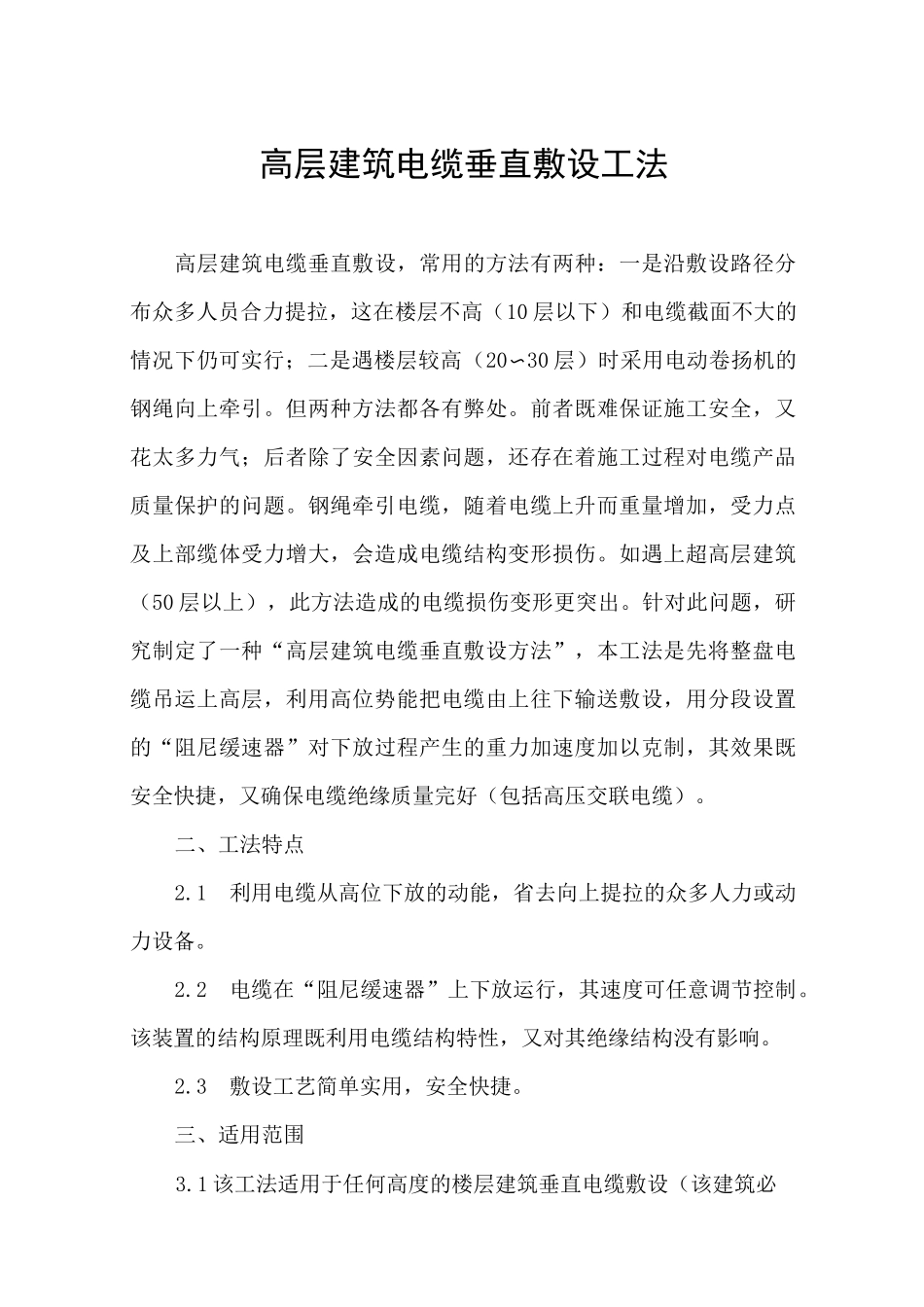

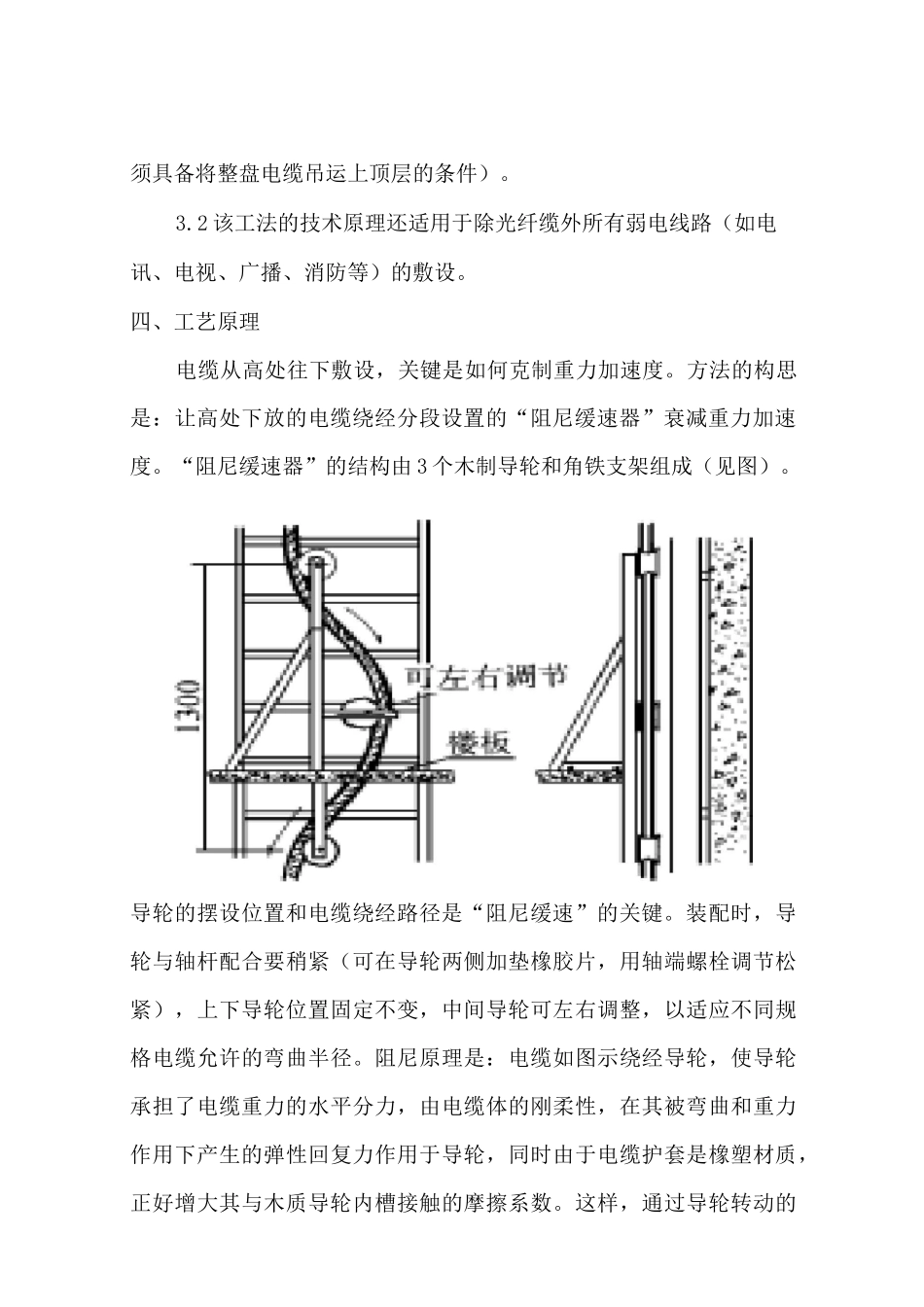

高层建筑电缆垂直敷设工法高层建筑电缆垂直敷设，常用的方法有两种：一是沿敷设路径分布众多人员合力提拉，这在楼层不高（10层以下）和电缆截面不大的情况下仍可实行；二是遇楼层较高（20〜30层）时采用电动卷扬机的钢绳向上牵引。但两种方法都各有弊处。前者既难保证施工安全，又花太多力气；后者除了安全因素问题，还存在着施工过程对电缆产品质量保护的问题。钢绳牵引电缆，随着电缆上升而重量增加，受力点及上部缆体受力增大，会造成电缆结构变形损伤。如遇上超高层建筑（50层以上），此方法造成的电缆损伤变形更突出。针对此问题，研究制定了一种“高层建筑电缆垂直敷设方法”，本工法是先将整盘电缆吊运上高层，利用高位势能把电缆由上往下输送敷设，用分段设置的“阻尼缓速器”对下放过程产生的重力加速度加以克制，其效果既安全快捷，又确保电缆绝缘质量完好（包括高压交联电缆）。二、工法特点2.1利用电缆从高位下放的动能，省去向上提拉的众多人力或动力设备。2.2电缆在“阻尼缓速器”上下放运行，其速度可任意调节控制。该装置的结构原理既利用电缆结构特性，又对其绝缘结构没有影响。2.3敷设工艺简单实用，安全快捷。三、适用范围3.1该工法适用于任何高度的楼层建筑垂直电缆敷设（该建筑必须具备将整盘电缆吊运上顶层的条件）。3.2该工法的技术原理还适用于除光纤缆外所有弱电线路（如电讯、电视、广播、消防等）的敷设。四、工艺原理电缆从高处往下敷设，关键是如何克制重力加速度。方法的构思是：让高处下放的电缆绕经分段设置的“阻尼缓速器”衰减重力加速度。“阻尼缓速器”的结构由3个木制导轮和角铁支架组成（见图）。导轮的摆设位置和电缆绕经路径是“阻尼缓速”的关键。装配时，导轮与轴杆配合要稍紧（可在导轮两侧加垫橡胶片，用轴端螺栓调节松紧），上下导轮位置固定不变，中间导轮可左右调整，以适应不同规格电缆允许的弯曲半径。阻尼原理是：电缆如图示绕经导轮，使导轮承担了电缆重力的水平分力，由电缆体的刚柔性，在其被弯曲和重力作用下产生的弹性回复力作用于导轮，同时由于电缆护套是橡塑材质，正好增大其与木质导轮内槽接触的摩擦系数。这样，通过导轮转动的摩擦，电缆在导轮上转动的摩擦，从而有效地衰减了下放电缆的重力加速度。调整中间导轮位置可改变其减速量。理想的调节效果是：当作业人员向下施力时，电缆克服阻尼下放运行。当停止施力后，电缆在阻尼缓速器作用下减速直至停止。五、施工工艺流程及操作要点5.1准备工作(1)现场考察，进行必要的实地测量，按图纸编制电缆表，掌握电缆规格、长度、始末端位置。敷设前沿电缆走向的桥架(支架)应全部安装完成。(2)本工法是对垂直段电缆敷设而言，水平段的敷设准备按常规进行。按垂直段的总高度以及最大截面电缆的重力而计算“阻尼缓速器”的分段承重力，以确定装置的数量(一般隔3层装一组)。(3)“阻尼缓速器”的制安，注意导轮的材质选用结实木材。支架的组合方式可按现场条件而定，安装要靠近电缆桥架(便于电缆从导轮移入桥架排列)固定在坚实的建筑结构上，如楼板、框架、剪力墙。在高层起点处装一个简易制动器。(4)将所敷设的电缆整盘吊运至所设定高层位置。可以利用施工期间使用的设备吊装井道(如电梯井)或利用建筑塔吊。(5)沿敷设路径安装临时对讲广播，总机设在高层起端，在每个“阻尼缓速器”位置装一个对讲扬声器，以便敷设过程的指令传送和各个环节的信息反馈。(6)编写电缆挂牌，备好电缆扎带、电缆卡码，以及各种工具。5.2敷设步骤和操作要点每条电缆敷设的基本步骤为：电缆规格位号确认f绝缘检查一缆盘上架f缆头牵引下放f垂直段电缆依次绕经各阻尼器导轮进行敷设一水平段敷设一终端尺寸预留一自上而下将电缆从阻尼器移入桥架，排列固定f始端尺寸预留，裁截电缆，挂编号牌。敷设过程必须注意以下几点：(1)敷设的每一个环节，每一个步骤，都必须在指挥员指令下进行，全体操作人员要服从指令，协同行动。(2)“阻尼缓速器”监护人应该随时注意电缆的运转情况，发现异常及时通过对讲扬声器反馈给指挥员，待故障处理完善后再恢复施工。(3)电缆绕经“阻尼缓速器”其总长度会多出，故终点的长度...
