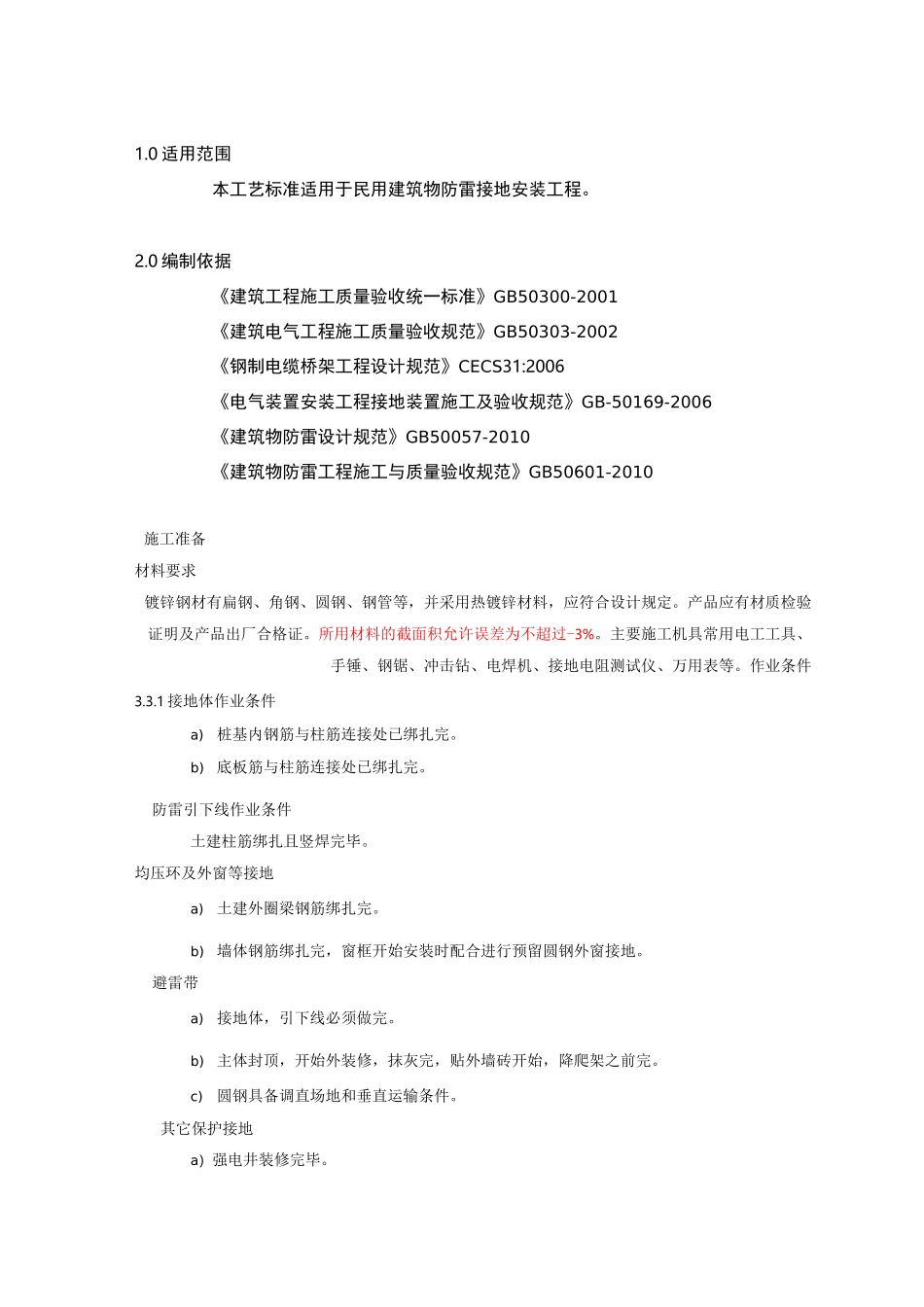

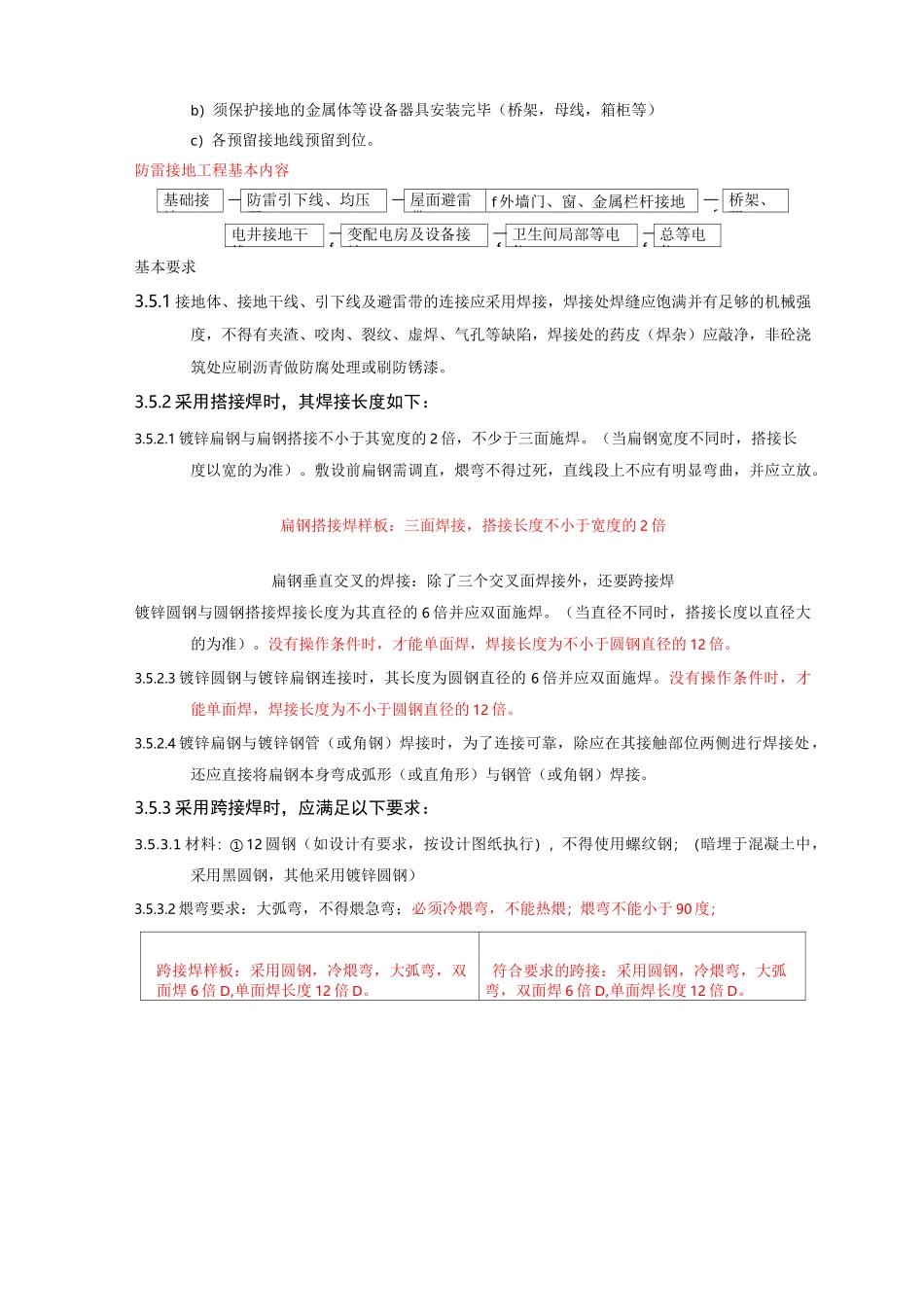

1.0适用范围本工艺标准适用于民用建筑物防雷接地安装工程。2.0编制依据《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《钢制电缆桥架工程设计规范》CECS31:2006《电气装置安装工程接地装置施工及验收规范》GB-50169-2006《建筑物防雷设计规范》GB50057-2010《建筑物防雷工程施工与质量验收规范》GB50601-2010施工准备材料要求镀锌钢材有扁钢、角钢、圆钢、钢管等，并采用热镀锌材料，应符合设计规定。产品应有材质检验证明及产品出厂合格证。所用材料的截面积允许误差为不超过-3%。主要施工机具常用电工工具、手锤、钢锯、冲击钻、电焊机、接地电阻测试仪、万用表等。作业条件3.3.1接地体作业条件a)桩基内钢筋与柱筋连接处已绑扎完。b)底板筋与柱筋连接处已绑扎完。防雷引下线作业条件土建柱筋绑扎且竖焊完毕。均压环及外窗等接地a)土建外圈梁钢筋绑扎完。b)墙体钢筋绑扎完，窗框开始安装时配合进行预留圆钢外窗接地。避雷带a)接地体，引下线必须做完。b)主体封顶，开始外装修，抹灰完，贴外墙砖开始，降爬架之前完。c)圆钢具备调直场地和垂直运输条件。其它保护接地a）强电井装修完毕。b）须保护接地的金属体等设备器具安装完毕（桥架，母线，箱柜等）c）各预留接地线预留到位。防雷接地工程基本内容基础接地—>防雷引下线、均压环—>屋面避雷带f外墙门、窗、金属栏杆接地—f桥架、强电井接地干线—f变配电房及设备接地—f卫生间局部等电位—f总等电位基本要求3.5.1接地体、接地干线、引下线及避雷带的连接应采用焊接，焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮（焊杂）应敲净，非砼浇筑处应刷沥青做防腐处理或刷防锈漆。3.5.2采用搭接焊时，其焊接长度如下：3.5.2.1镀锌扁钢与扁钢搭接不小于其宽度的2倍，不少于三面施焊。（当扁钢宽度不同时，搭接长度以宽的为准）。敷设前扁钢需调直，煨弯不得过死，直线段上不应有明显弯曲，并应立放。扁钢搭接焊样板：三面焊接，搭接长度不小于宽度的2倍扁钢垂直交叉的焊接：除了三个交叉面焊接外，还要跨接焊镀锌圆钢与圆钢搭接焊接长度为其直径的6倍并应双面施焊。（当直径不同时，搭接长度以直径大的为准）。没有操作条件时，才能单面焊，焊接长度为不小于圆钢直径的12倍。3.5.2.3镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍并应双面施焊。没有操作条件时，才能单面焊，焊接长度为不小于圆钢直径的12倍。3.5.2.4镀锌扁钢与镀锌钢管（或角钢）焊接时，为了连接可靠，除应在其接触部位两侧进行焊接处，还应直接将扁钢本身弯成弧形（或直角形）与钢管（或角钢）焊接。3.5.3采用跨接焊时，应满足以下要求：3.5.3.1材料：①12圆钢（如设计有要求，按设计图纸执行），不得使用螺纹钢；（暗埋于混凝土中，采用黑圆钢，其他采用镀锌圆钢）3.5.3.2煨弯要求：大弧弯，不得煨急弯；必须冷煨弯，不能热煨；煨弯不能小于90度；跨接焊样板：采用圆钢，冷煨弯，大弧弯，双面焊6倍D,单面焊长度12倍D。符合要求的跨接：采用圆钢，冷煨弯，大弧弯，双面焊6倍D,单面焊长度12倍D。双面焊：有作业条件，必须双面焊，焊接长度不小于圆钢直径的6倍。没有操作条件时，才能单面焊，焊接长度为不小于圆钢直径的12倍。3.5.4接地干线、引下线及避雷带应平正顺直，固定点支持件间距均匀、固定可靠。各工序控制要点接地体的安装4.1.1自然基础接地体安装：4.1.1.1利用基础底板钢筋或桩基础及承台钢筋做接地体：按设计图尺寸位置要求，标好位置，将底板钢筋搭接焊好。再将柱主筋（不少于2根）底部与底板筋搭接焊好，并在室外地面以下将主筋焊好连接板，消除药皮（焊杂，并将两根主筋用蓝色漆做好标记，以便于引出和检查。应及时请质检部门进行隐检，同时做好隐检记录。基础接地体敷设好以后，在基坑及沟槽回填前，进行接地电阻测量，接地电阻值达不到设计要求时，增设接地组数或人工接地体。4.1.2人工接地体（极）安装4.1.2.1人工接地体应符合以下规定：人工接地体（极）的最小尺寸见表所示。接地体和接地线的最小规格表4.2.14.1.2.2人工接地体的加工：根据设计要...
