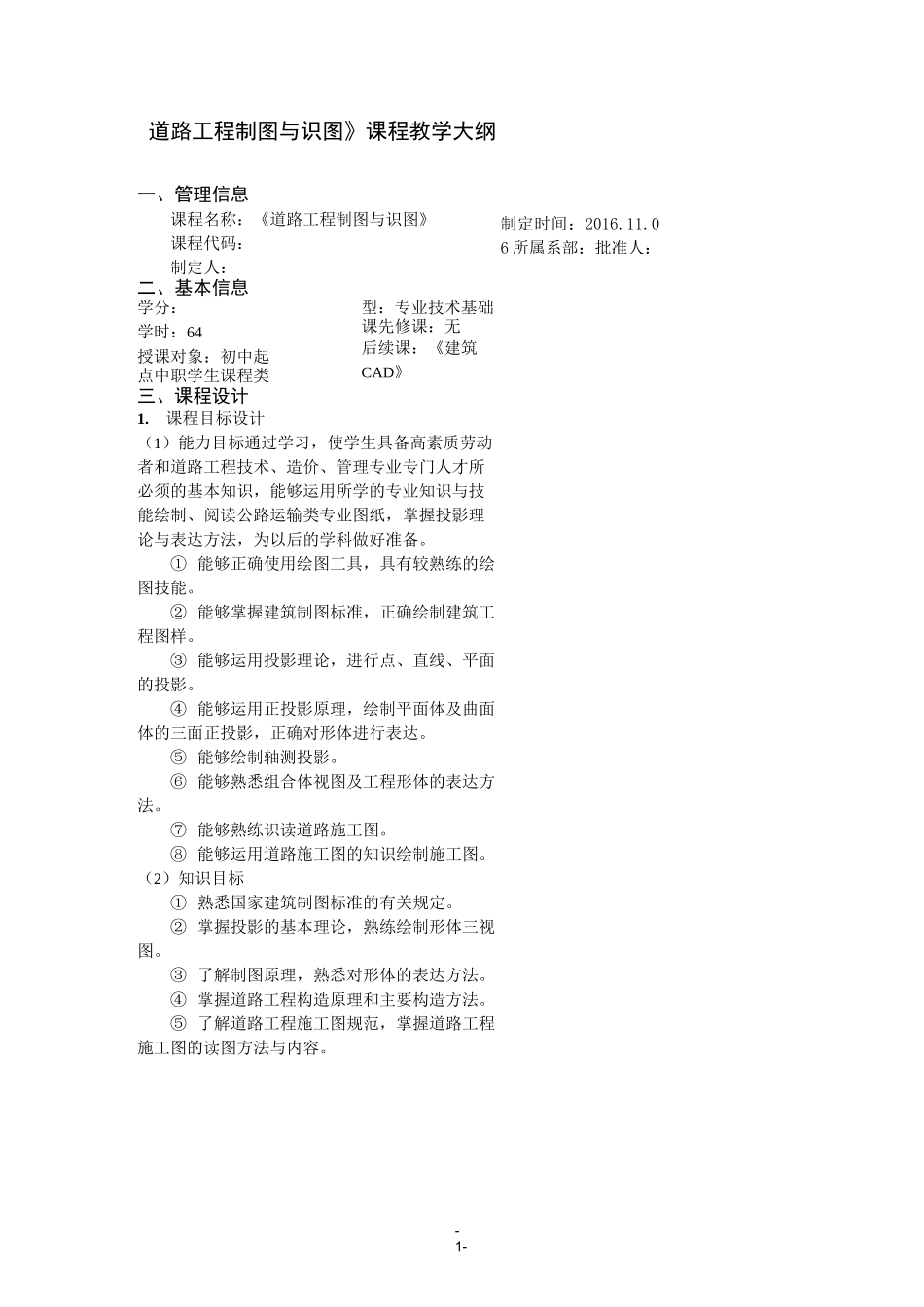

-1-制定时间：2016.11.06所属系部：批准人：道路工程制图与识图》课程教学大纲一、管理信息课程名称：《道路工程制图与识图》课程代码：制定人：二、基本信息学分：学时：64授课对象：初中起点中职学生课程类型：专业技术基础课先修课：无后续课：《建筑CAD》三、课程设计1.课程目标设计（1）能力目标通过学习，使学生具备高素质劳动者和道路工程技术、造价、管理专业专门人才所必须的基本知识，能够运用所学的专业知识与技能绘制、阅读公路运输类专业图纸，掌握投影理论与表达方法，为以后的学科做好准备。①能够正确使用绘图工具，具有较熟练的绘图技能。②能够掌握建筑制图标准，正确绘制建筑工程图样。③能够运用投影理论，进行点、直线、平面的投影。④能够运用正投影原理，绘制平面体及曲面体的三面正投影，正确对形体进行表达。⑤能够绘制轴测投影。⑥能够熟悉组合体视图及工程形体的表达方法。⑦能够熟练识读道路施工图。⑧能够运用道路施工图的知识绘制施工图。（2）知识目标①熟悉国家建筑制图标准的有关规定。②掌握投影的基本理论，熟练绘制形体三视图。③了解制图原理，熟悉对形体的表达方法。④掌握道路工程构造原理和主要构造方法。⑤了解道路工程施工图规范，掌握道路工程施工图的读图方法与内容。-2-⑥掌握道路工程施工图绘制方法与步骤。（3）情感、态度与价值观目标①具有安全生产、节能环保和产品质量等职业道德和社会责任意识；②养成认真负责的工作态度，吃苦耐劳的工作精神和一丝不苟的工作作风。2.课程内容设计本课程包括工程制图与工程图识读两个模块，进行课程内容设计时分为六个项目（制图基础、投影知识、形体视图、轴测投影、工程形体表达、道路工程图的识图与制图）。本课程必修64学时，其中讲授44学时，实训20学时。教学4学时/周，共16周。-3-项目项目内容任务学时分配（64）备注讲授实训或实操项目一制图基本知识任务一认识工程项目1任务二学习常用绘图工具的使用及制图标准30.5任务三学习简单的几何作图21.5项目二投影基本知识任务一学习投影概念及正投影特征2任务二学习点、线的三面正投影及相关知识41任务三学习面的三面正投影及相关知识21项目三形体的投影任务一学习平面体的三面正投影及相关知识31任务二学习曲面体的三面正投影及相关知识31任务三学习组合体分析及识读32项目四轴测投影任务一学习用正轴测投影知识绘制形体的轴测图41任务二学习用斜轴测投影知识绘制形体的轴测图21项目五工程形体表达任务一学习剖面图画法及识读31任务二学习断面图画法及识读21项目六道路工程施工图识读任务一学习道路工程图的产生及分类相关知识20任务二学习道路工程图的识读810合计4420必修选修比例68323.能力训练项目设计-4-本课程设计一个项目主题。设计绘制一单元两户别墅平面图，要求通过对投影知识的学习，掌握对形体的表达方法，能够运用制图工具，符合建筑制图的标准，绘制建筑图。目的是通过绘制图形，了解工程图形成的过程，为识读工程图做准备。每个项目的学习除有一定学时的理论讲解外，还有足够的实践与实训。项目一，为达-5-到能够绘制图形的目的，有图线训练、物体三视图表达、物体剖视图表达的实训内容；项目二则是要求学生针对不同施工图，不但能够识读，而且能够绘制。具体能力训练如下：编号能力训练项目名称对应单项任务名称拟实现的能力目标相关支撑知识训练方式、手段及步骤结果①培养团结协作的①认识工程项①图片展示：精神目建筑平面图②能够自我展示②制图工具的②学生分析1.1认识工程项目③能够正确使用制准备与使用图形：从线型、学生1图工具线宽入手。准备④能够对图形进行③教师讲解制图分析制图工具的使用方法。④学生准备制图工具工具①能正确解读标①学习相关制①教师指导1.2学习准图标准及要求学生绘制2制图的②具备严谨务实②平面图形分②学生查找简单基本知的态度析资料平面识③能对图形进行③平面作图步③学生上网图形分析骤搜索资源①能够通过投影①投影的理论①教师课件建筑制表达视图②形体三视图演示投影的形图②能对形体进行的形成与规律成1.3学习三面投影作图②学生探究绘制3投影的投影特性物体基本理③教师课件...
