画法几何及工程制图零件常用的表达方法VIP免费

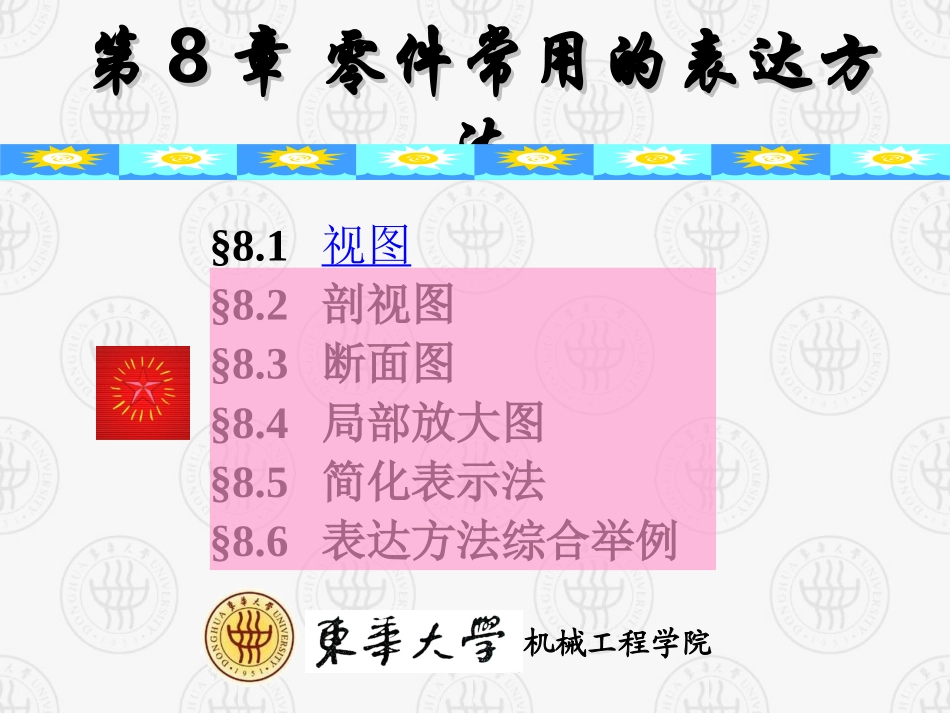

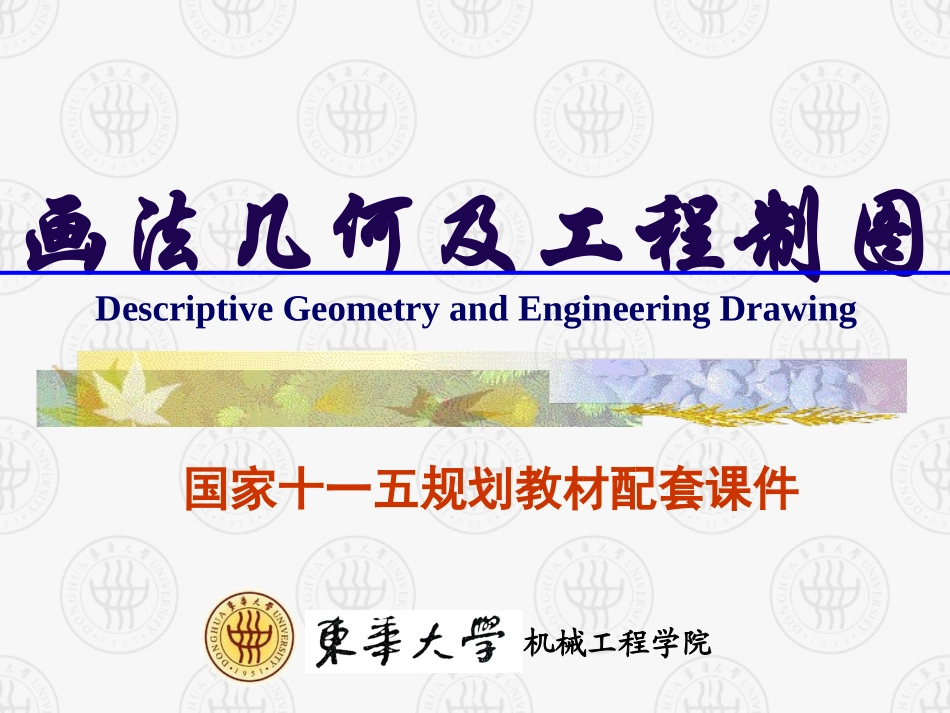

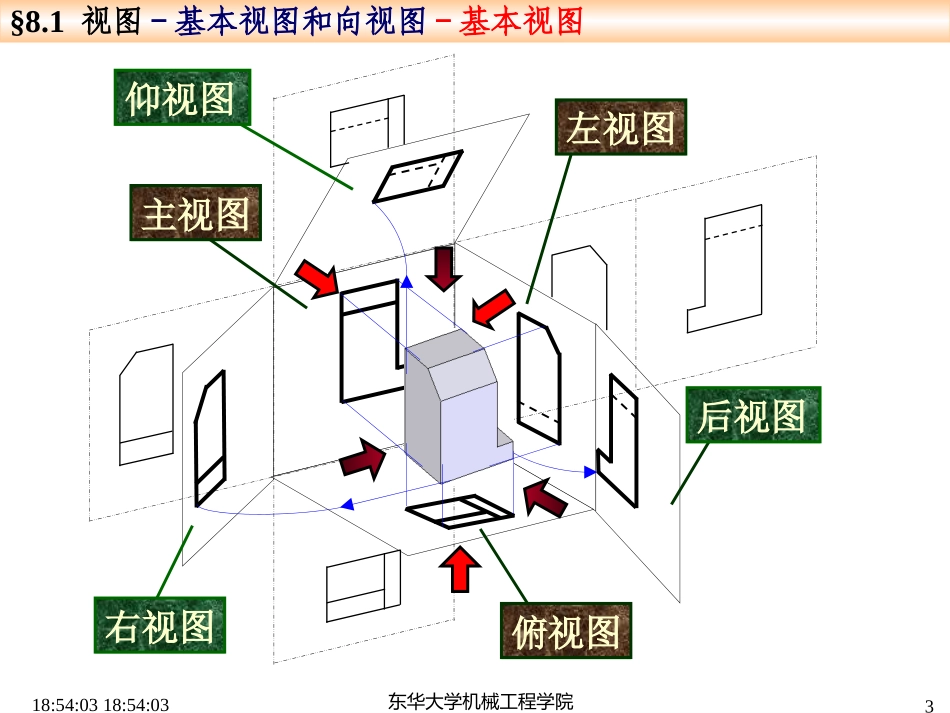

机械工程学院画法几何及工程制图DescriptiveGeometryandEngineeringDrawing国家十一五规划教材配套课件机械工程学院第第88章零件常用的表达方章零件常用的表达方法法§8.1视图§8.2剖视图§8.3断面图§8.4局部放大图§8.5简化表示法§8.6表达方法综合举例18:54:0318:54:03东华大学机械工程学院3主视图俯视图左视图后视图右视图仰视图§8.1视图-基本视图和向视图-基本视图18:54:0318:54:03东华大学机械工程学院4长对正长对正高平齐高平齐宽相等宽相等高高高高高高长长长长宽宽宽宽宽宽宽宽基本视图的配置基本视图的配置§8.1视图-基本视图和向视图-基本视图18:54:0318:54:03东华大学机械工程学院5由于视图合理布局的需要或幅面的限制，允许不按照基本视图的配置摆放各个视图，而是将视图自由配置，这种自由配置的视图称为向视图，并要标注。EFDDFE必须标注：①投影方向箭头和字母；②视图字母§8.1视图-基本视图和向视图-向视图18:54:0318:54:03东华大学机械工程学院6俯视图表达特征重复左视图虚实线重叠§8.1视图-基本视图和向视图-基本视图的选用18:54:0318:54:03东华大学机械工程学院7基本视图选用原则：在完整、清晰表达对象特征的情况下，使视图数量最少,力求制图简便。§8.1视图-基本视图和向视图-基本视图的选用18:54:0418:54:04东华大学机械工程学院8如何使倾斜结构表达清晰，画图方便？正垂面§8.1视图-斜视图和局部视图-斜视图和局部视图的画法-斜视图18:54:0418:54:04东华大学机械工程学院9VHA辅助投影面斜视图：将零件向不平行于基本投影面的平面（辅助平面）投影所得的视图。•只表达零件倾斜部分的实形，不反映实形的投影省略不画。§8.1视图-斜视图和局部视图-斜视图和局部视图的画法-斜视图18:54:0418:54:04东华大学机械工程学院10局部视图：将零件的某一部分向基本投影面投影所得的视图。局部结构完整，外部轮局部结构完整，外部轮廓封闭，波浪线省略廓封闭，波浪线省略用波浪线或双折线表示局部视图和斜视图的断裂边界。§8.1视图-斜视图和局部视图-斜视图和局部视图的画法-局部视图18:54:0418:54:04东华大学机械工程学院11§8.1视图-斜视图和局部视图-斜视图和局部视图的配置形式和标注斜视图通常按照向视图的配置形式配置标注，为便于作图，允许对其旋转配置。旋转配置应加注旋转符号，且表示斜视图名称的字母应靠近旋转符号的箭头。允许将旋转角度标注在表示斜视图名称的字母之后。当局部视图按投影关系配置，且中间没有其他图形隔开时，可省略标注。18:54:0418:54:04东华大学机械工程学院12第一角画法第一角画法第三角画法第三角画法中国国标规定优先使用第一角画法，当采用第三角画法时，必须在图样中画出第三角投影识别符号。§8.1视图-第三角画法机械工程学院第第88章零件常用的表达方章零件常用的表达方法法§8.1视图§8.2剖视图§8.3断面图§8.4局部放大图§8.5简化表示法§8.6表达方法综合举例18:54:0418:54:04东华大学机械工程学院14§8.2剖视图-剖视图的概念视图中出现太多的虚线，不便于看图、视图及标注尺寸。18:54:0418:54:04东华大学机械工程学院15§8.2剖视图-剖视图的概念剖面区域剖切面用剖切面剖剖开物体，将处于观察者与剖切面之间的形体移去，将其余部分向投影面投射，得到的图形成为剖视图。剖视图18:54:0418:54:04东华大学机械工程学院16§8.2剖视图-剖视图的概念剖切后的视图中所有的虚线都变成可见的粗实线，将其内部特征直观的体现出来。并在剖切区域内画出剖面线，且不同材料对应不同的剖面线。18:54:0418:54:04东华大学机械工程学院17§8.2剖视图-剖视图的概念画剖视图时，即可将某一个视图画成剖视图，也可根据需要同时将几个视图画成剖视图，它们之间相互独立，互不影响，并可以根据向视图配置原则，合理利用图纸空间进行视图配置。18:54:0418:54:04东华大学机械工程学院18剖面线剖面线剖切符号及投射方向剖切符号及投射方向AA—AA剖视图名称剖视图名称§8.2剖视图-剖视图的概念-标注规定×—×（“×”为大写拉丁字母）用细点画线表示粗实线表示剖切面两端的起讫位置，箭头画在粗实线两端当剖视图按投影关系配置时，中间没...
