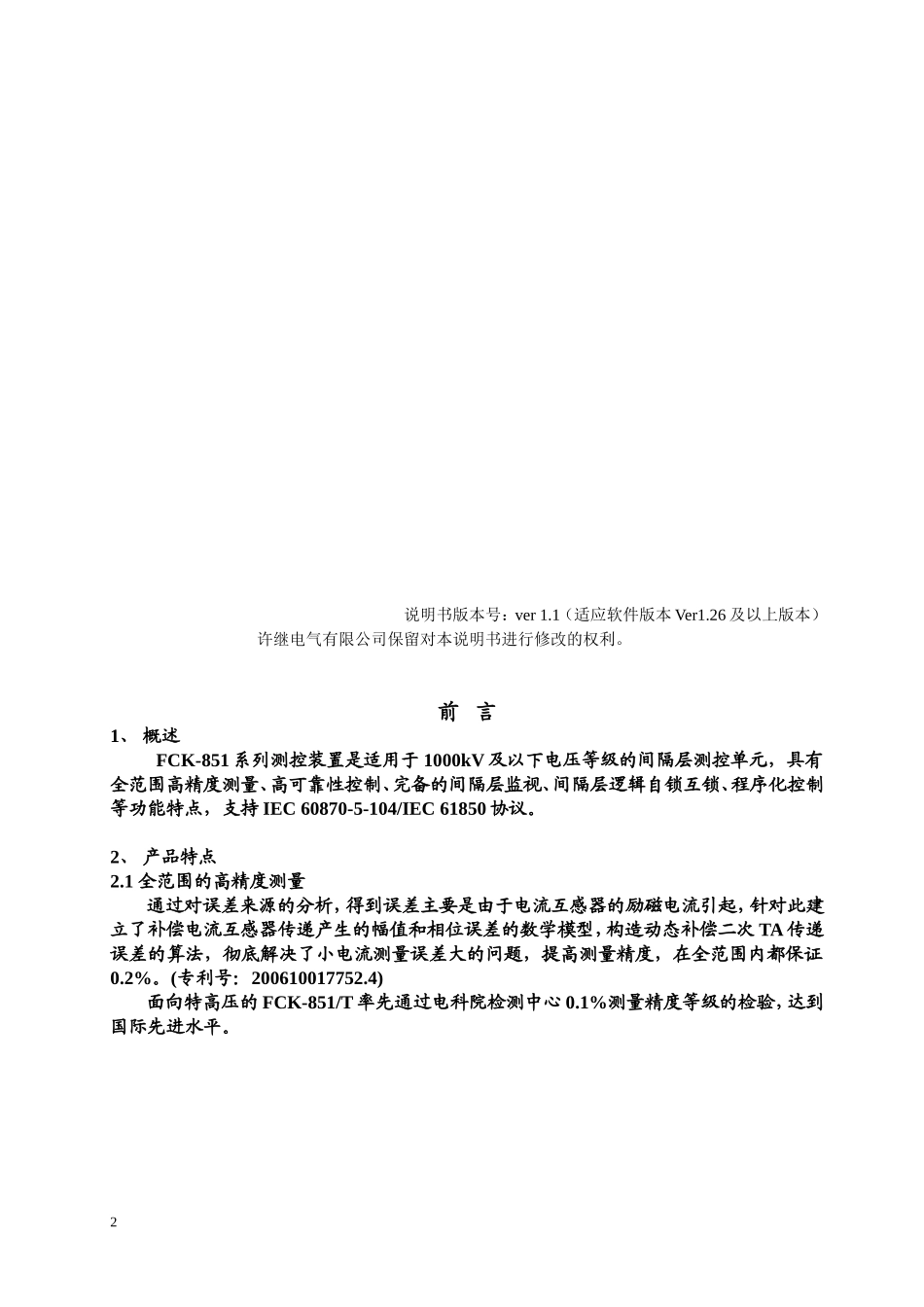

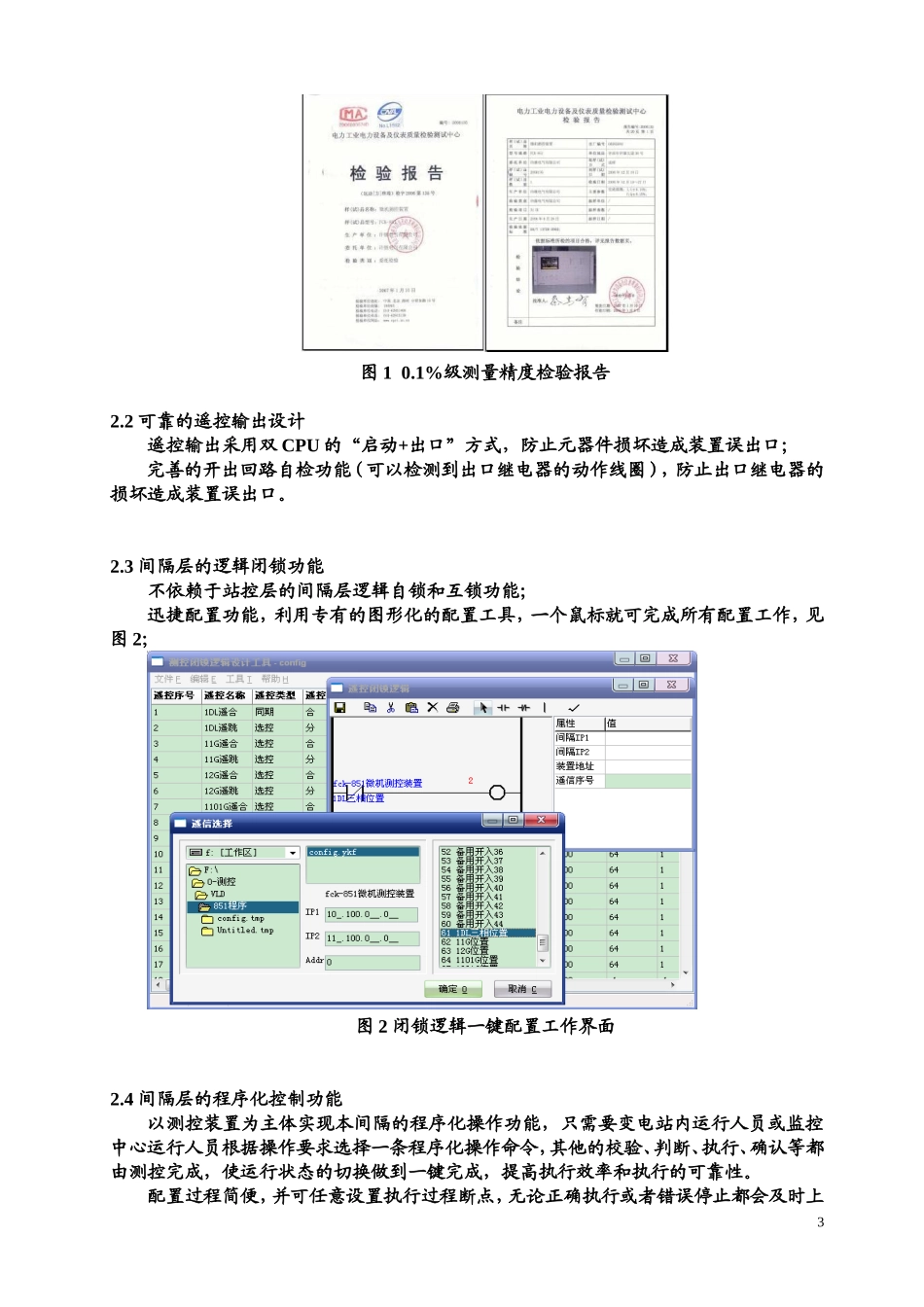

许继电气股份有限公司FCK-851系列微机测控装置技术使用说明书2007.12说明书版本号：ver1.1（适应软件版本Ver1.26及以上版本）许继电气有限公司保留对本说明书进行修改的权利。前言1、概述FCK-851系列测控装置是适用于1000kV及以下电压等级的间隔层测控单元，具有全范围高精度测量、高可靠性控制、完备的间隔层监视、间隔层逻辑自锁互锁、程序化控制等功能特点，支持IEC60870-5-104/IEC61850协议。2、产品特点2.1全范围的高精度测量通过对误差来源的分析，得到误差主要是由于电流互感器的励磁电流引起，针对此建立了补偿电流互感器传递产生的幅值和相位误差的数学模型，构造动态补偿二次TA传递误差的算法，彻底解决了小电流测量误差大的问题，提高测量精度，在全范围内都保证0.2%。(专利号：200610017752.4)面向特高压的FCK-851/T率先通过电科院检测中心0.1%测量精度等级的检验，达到国际先进水平。2图10.1%级测量精度检验报告2.2可靠的遥控输出设计遥控输出采用双CPU的“启动+出口”方式，防止元器件损坏造成装置误出口；完善的开出回路自检功能（可以检测到出口继电器的动作线圈），防止出口继电器的损坏造成装置误出口。2.3间隔层的逻辑闭锁功能不依赖于站控层的间隔层逻辑自锁和互锁功能；迅捷配置功能，利用专有的图形化的配置工具，一个鼠标就可完成所有配置工作，见图2；图2闭锁逻辑一键配置工作界面2.4间隔层的程序化控制功能以测控装置为主体实现本间隔的程序化操作功能，只需要变电站内运行人员或监控中心运行人员根据操作要求选择一条程序化操作命令，其他的校验、判断、执行、确认等都由测控完成，使运行状态的切换做到一键完成，提高执行效率和执行的可靠性。配置过程简便，并可任意设置执行过程断点，无论正确执行或者错误停止都会及时上3送信息，便于对全过程的监控。预留人工再确认接口，支持在后台对每一个步骤人工再确认触发下一步骤的执行方式。2.5VLD可视化逻辑编程工具测控设备上实现可视化逻辑编程，采用了统一的逻辑关系图解析和独特的编译技术，保护源代码完全由软件机器人自动生成，正确率100%，杜绝了人为原因产生软件BUG。3、关键技术指标3.1测量精度I、U:≤0.2%;P、Q：≤0.5%;3.2站内SOE分辨率：≤1ms。4、专利技术利用电流互感器二次测量电流动态补偿其传递产生的幅值和相位误差(专利号：200610017752.4)目录第一篇技术说明............................................................61概述.................................................................................................62主要功能特点.........................................................................................63主要技术指标.........................................................................................7第二篇功能和原理..........................................................94基本功能.............................................................................................95可选配的功能........................................................................................106关于检修压板的说明..................................................................................14第三篇装置硬件...........................................................157结构与安装..........................................................................................158插件介绍............................................................................................159插件的后端子说明....................................................................................18第四篇整定值说明.........................................................2010整定值表...........................................................................................20第五篇使用说明...........................................................2211前面板介绍.....................
