外延工艺简介VIP免费

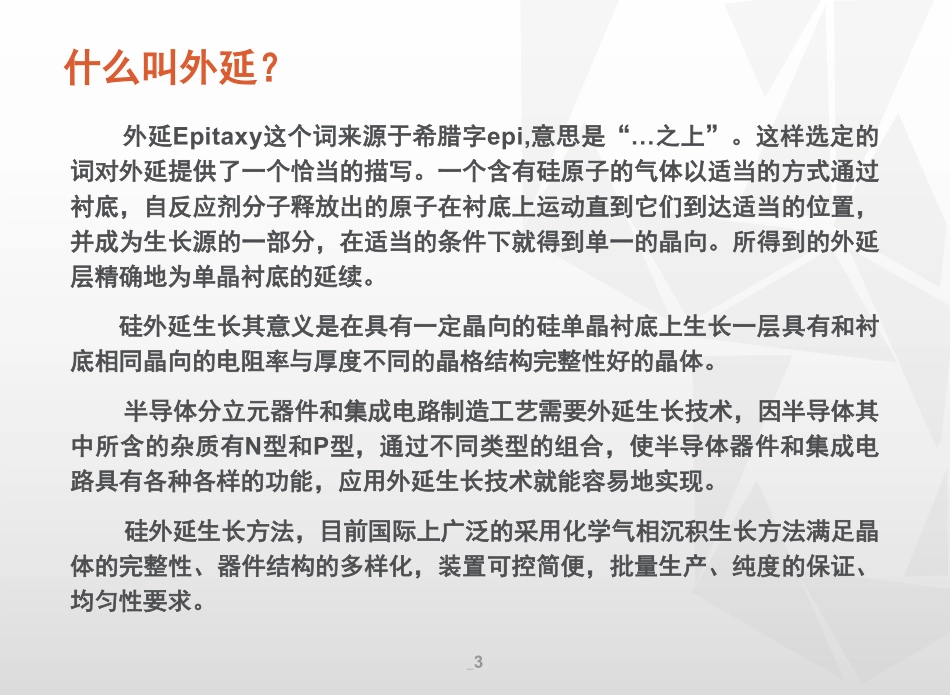

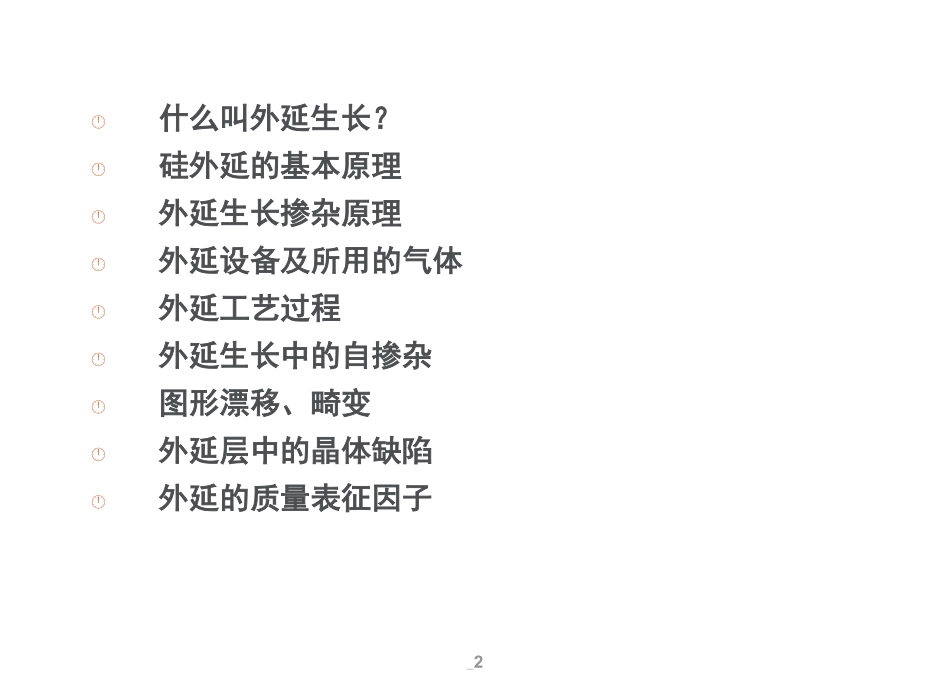

2016.01.051LOREMIPSUMDOLOR外延生长工艺简介什么叫外延生长？硅外延的基本原理外延生长掺杂原理外延设备及所用的气体外延工艺过程外延生长中的自掺杂图形漂移、畸变外延层中的晶体缺陷外延的质量表征因子2什么叫外延？外延Epitaxy这个词来源于希腊字epi,意思是“…之上”。这样选定的词对外延提供了一个恰当的描写。一个含有硅原子的气体以适当的方式通过衬底，自反应剂分子释放出的原子在衬底上运动直到它们到达适当的位置，并成为生长源的一部分，在适当的条件下就得到单一的晶向。所得到的外延层精确地为单晶衬底的延续。硅外延生长其意义是在具有一定晶向的硅单晶衬底上生长一层具有和衬底相同晶向的电阻率与厚度不同的晶格结构完整性好的晶体。半导体分立元器件和集成电路制造工艺需要外延生长技术，因半导体其中所含的杂质有N型和P型，通过不同类型的组合，使半导体器件和集成电路具有各种各样的功能，应用外延生长技术就能容易地实现。硅外延生长方法，目前国际上广泛的采用化学气相沉积生长方法满足晶体的完整性、器件结构的多样化，装置可控简便，批量生产、纯度的保证、均匀性要求。3硅外延的基本原理:硅的化学气相沉积外延生长其原理是在高温（＞1100℃）的衬底上输送硅的化合物（SiHCl3或SiCl4或SiH2Cl2等）利用氢（H2）在衬底上通过还原反应析出硅的方法。同时外延生长的重要特征之一是可以用任意浓度和导电类型的硅衬底上人为的故意地进行掺杂，以满足器件花样众多的要求。气相外延生长过程包括：（1）反应剂（SiCl4或SiHCl3+H2）气体混合物质量转移到衬底表面；（2）吸收反应剂分子在表面上（反应物分子穿过附面层向衬底表面迁移）；（3）在表面上进行反应或一系列反应；（4）释放出副产物分子；（5）副产物分子向主气流质量转移；（排外）（6）原子加接到生长阶梯上。4氯硅烷还原法的特点在于它是一个吸热过程,该反应需要在高温下才能发生。这些反应是可逆的，其可逆的程度随氯硅烷中氯(Cl)的含量的增加而增加。同时，氯的含量决定了外延生长温度范围。外延生长温度随硅源中氯（Cl)含量的增加而增加。同时我们应知道，硅片表面是硅单晶体的一个断面，有一层或多层原子的键被打开，这些不饱和键处于不稳定状态，极易吸附周围环境中的原子和分子，此现象称为“吸附”。吸附在硅片表面的杂质粒子在其平衡位置附近不停地做热运动，有的杂质离子获得了较大的动能，脱离硅片表面，重新回到周围环境中，此现象称为“解吸”。而同时介质中的另一些粒子又被重新吸附，即硅片表面层吸附的杂质粒子处于动平衡状态。对硅片而言吸附放热,解吸吸热。按照被吸附的物质的存在状态，吸附在硅片表面的杂质可分为：分子型，离子型和原子型三种。5外延生长掺杂原理为了使半导体器件得到所需要求的电参数，用P型或N型杂质对外延层进行掺杂是必要的。器件的效果取决于掺杂浓度的准确控制和掺杂剂浓度沿外延层的纵向分布。外延层中的杂质原子是在生长过程中被结合到外延层的晶格中。杂质的沉淀过程与外延生长过程相似，也存在质量传输和表面化学反应控制两个区域.但杂质源和硅源的化学动力学不同,情况更为复杂。杂质的掺入效率不但依赖于生长温度,同时每种掺杂剂都有其自身的特征。一般情况下,硅的生长速率相对稳定。硼的掺入量随生长温度上升而增加，而磷和砷却随生长温度的生长温度的上升而下降(见图1)。6101710181016110012001300B2H6PH3AsH3T(℃)掺杂浓度(原子/cm3)(图1)硅外延中掺杂剂的掺入系数与生长温度就之间的函数外延XatXjCf(x)Cat(x)气相自掺杂系统自掺杂无自掺杂掺杂浓度距表面深度(图3)掺杂浓度与距外延表面深度之间的关系曲线示意图.这种阶梯式的分布是自掺杂和外扩散不发生的理想情况.该弯曲分布是由于不均匀掺杂杂质所导致的实际情况7另外，衬底的取向能够影响杂质的掺入数量。掺杂剂的掺入行为还受生长速率的影响，以砷(As)为例，一般生长速率快，掺入行为降低。而磷(P)掺杂浓度变化在不同生长速率下是不同的，在1016/cm3浓度，生长速率0.1um/min,生长温度1100~1200℃有上升趋势．（见图２）生长速率也影响杂质的再分布，图形漂移和图形畸变。生长速...
