艾默生智能无线技术VIP免费

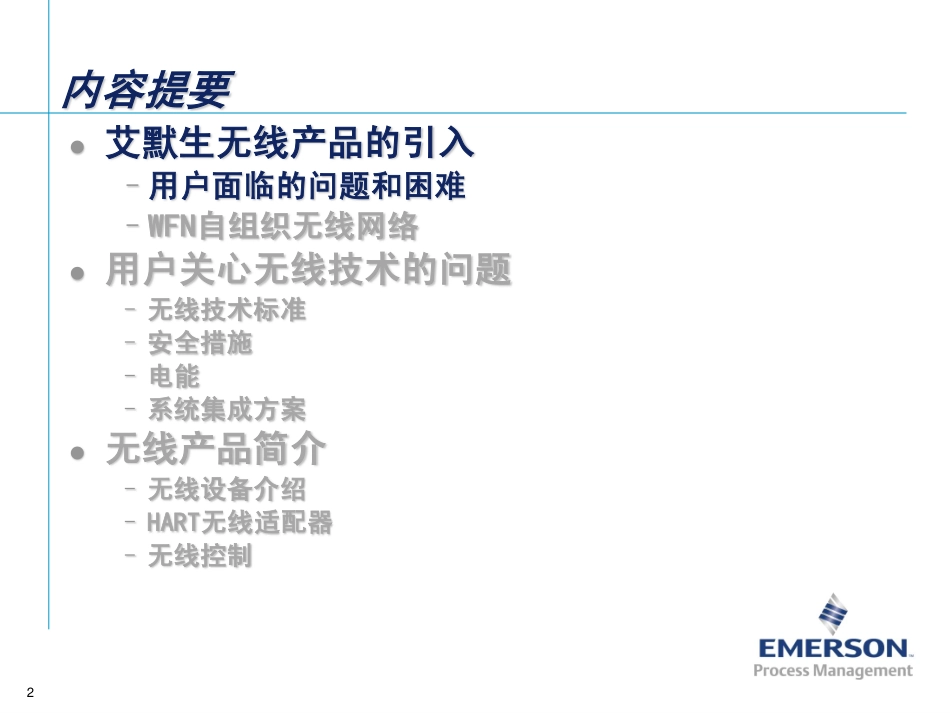

EmersonConfidential27-Jun-01,Slide1艾默生智能无线技术EmersonConfidential27-Jun-01,Slide22内容提要艾默生无线产品的引入–用户面临的问题和困难–WFN自组织无线网络用户关心无线技术的问题–无线技术标准–安全措施–电能–系统集成方案无线产品简介–无线设备介绍–HART无线适配器–无线控制EmersonConfidential27-Jun-01,Slide3自动化控制的常规做法NetworkSwitch网络交换机Controller&WiredIO控制器&有线IO卡3EmersonConfidential27-Jun-01,Slide4完成一个点的安装需要大量的工程工作和人力如果需要更改，各工作方的互动容易造成工作的延误对各个工作层面的详细分析，揭示了自动化设计其实是一个工程量极大的工作I/O卡件Marshalling中间接线柜JB现场接线盒Controller控制器JBdesignJumpers&terminationsWiringdiagramsCablelayoutCabinetdesignJumpers&terminationsWiringdiagramsCablelayoutConduit&cablelayoutP&IDsProcessnarrativesInstallationpackageI/Olists&controllersizingPower,grounding&fusingdesignI/OdesignSparessizingCabinetdesign设计工作细分设计工作细分设计工作细分EmersonConfidential27-Jun-01,Slide5ControlSystemDesignStartupInstallShipFATSATEPCDesign传统的项目执行模式ControlSystemDesign1123InstallShipFATCO2COSAT3Startup工艺设计完成了90%，但EPC说项目要拖延1FAT:出厂验收测试SAT:现场验收测试CO:订单更改2如果要增加一个装置单元，总的I/O数就要改变，需要增加:41AI,13AO,22DI,17DO3供应商选型错误，又要增加2AI,1AO,1DI后果:耽误工期和增加预算EmersonConfidential27-Jun-01,Slide66艾默生的无线方案将为您拓宽视野获取现场过程参数和设备信息，您只需…智能无线现场设备–智能无线变送器–WirelessHART为有线HART智能设备设计的升级模块智能无线网关–采集来自无线现场设备的过程参数和信息–将数据信息集成到上位自动化系统中EmersonConfidential27-Jun-01,Slide77Emerson数字化工厂将有线和无线无缝集成PlantNetworkControlNetwork运行资产管理现场设备自组网络流动作业手机通讯过程设备安全人员/设备跟踪工厂无线网络WPN现场无线网络WFNEmersonConfidential27-Jun-01,Slide888WirelessFieldNetwork现场无线网络架构运行设备管理现场设备自组织网络应用人员/设备跟踪过程/人员安全流动作业手机通讯控制网络工厂网络远程地点工厂无线网络802.11802.16现场无线网络802.15.4WirelessHART无线标准EmersonConfidential27-Jun-01,Slide9无线网络构成EmersonConfidential27-Jun-01,Slide101艾默生智能无线方案自组织Mesh网络结构自组织网络–精确时间同步全网格架构(TSMP)–IEEE802.15.4和扩频技术（DSSS）–全面的安全措施–通讯可靠，几乎适应所有的干扰环境，同其它无线网络友好共存–自动重新组态，无需人工介入Mesh网络–无线网格网络–动态不断扩展的网络架构–任意的两个设备均可以保持无线互联2.4GHzISM频段冗余的数据通讯路径，可以消除单点故障EmersonConfidential27-Jun-01,Slide1111ToHost智能无线现场网络的安装、使用简单，可靠性高！>99.9%EmersonConfidential27-Jun-01,Slide1212内容提要艾默生无线产品的引入–用户面临的问题和困难–WFN自组织无线网络用户关心无线技术的问题–无线技术标准–安全措施–电能–系统集成方案无线产品简介–无线设备介绍–HART无线适配器–无线控制EmersonConfidential27-Jun-01,Slide13113无线技术标准：WirelessHART（IEC62591）(EN62591)安全•SmartWireless方案应用于1-5层目前已经应用在3-5层控制监测Class0:紧急动作(一直紧急)Class1:闭环调节控制(通常紧急)Class2:闭环监督控制(通常不紧急)Class3:开环控制(回路中有人工介入)Class4:报警(短期操作结果)Class5:记录和下载/上传(无立即操作结果)EmersonConfidential27-Jun-01,Slide14艾默生无线产品是符合标准和规范的市场产品EmersonConfidential27-Jun-01,Slide15WirelessStandards历史和发展路程200320042005200620082007HARTFoundation开始开发WirelessHART...
