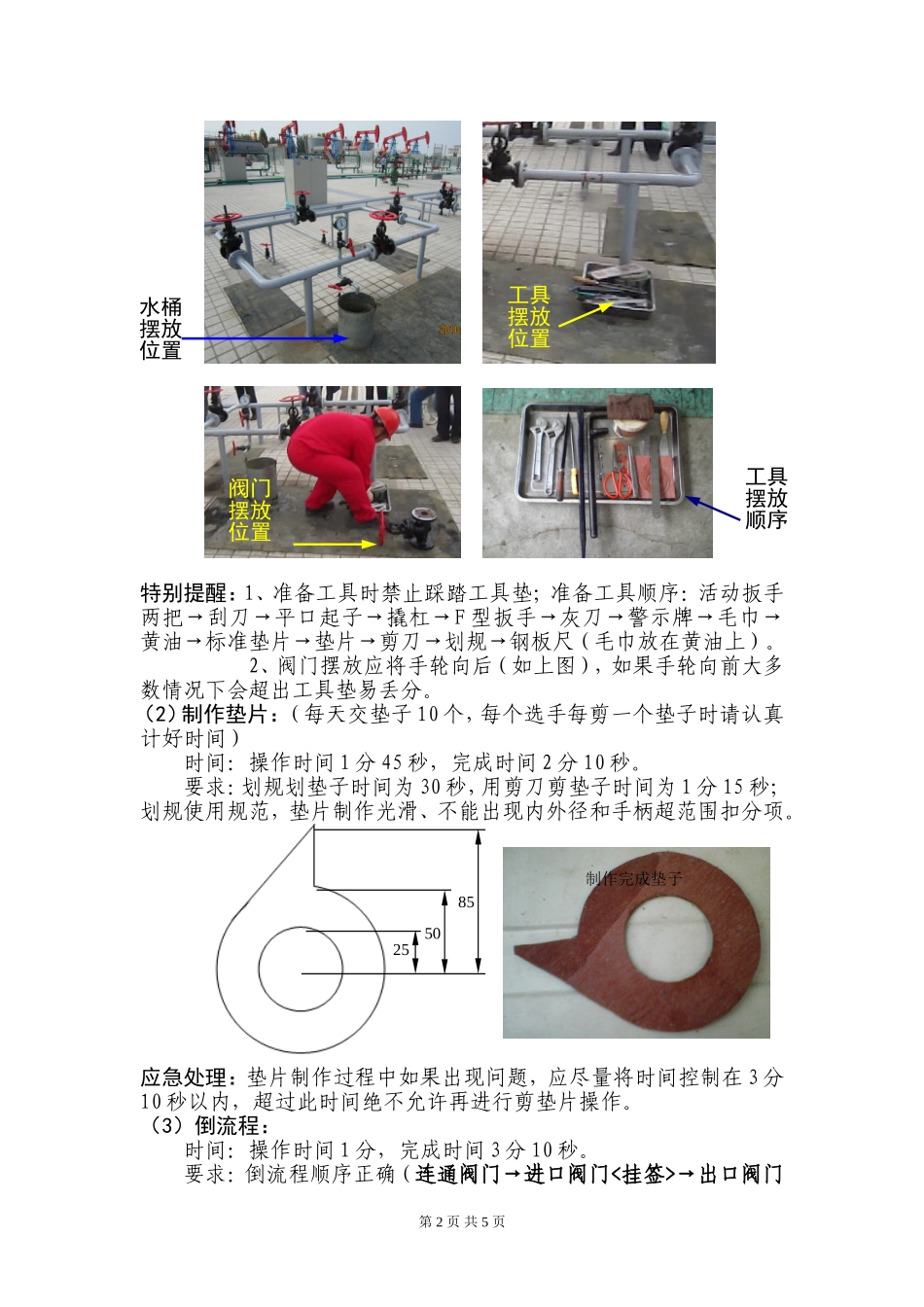

更换法兰阀门操作详细说明（1）准备工作：时间：操作时间25秒，完成时间25秒。要求：1、观察工具摆放位置（必须认真记住工具摆放位置）工具准备如下：活动扳手（250、300mm）各一把、螺丝刀（200mm×6）一把、刮刀（300mm）一把、撬杠（500mm）一个、划规（200mm）一把、钢板尺（300mm）一把、F型扳手（500mm）一把、剪刀一把、润滑脂一盒、标准石棉垫片两个、制作石棉垫一个、棉纱若干、阀门（DN50，J41H-16）一个。更换阀门工具材料摆放图规格:1500×900活动扳手剪刀划规撬杠平口起子钢板尺F扳手垫片标准垫片黄油毛巾安全帽手套刮刀警示牌灰刀工具摆放详图2、注意检查工具：水桶内有无水，活动扳手好坏及是否灵活好用，剪刀及划规灵活情况，阀门是否灵活好用，垫子及垫片摆放位置。3、先将安全帽和手套戴好，必须站在报告位上举手示意裁判发出指令后方可操作。4、工具摆放在操作垫上的两侧（水桶摆放在放空阀门处；其它工具用托盘摆放在另一侧；阀门摆放在托盘旁边），工具摆放整齐，不能丢落工具。第1页共5页特别提醒：1、准备工具时禁止踩踏工具垫；准备工具顺序：活动扳手两把→刮刀→平口起子→撬杠→F型扳手→灰刀→警示牌→毛巾→黄油→标准垫片→垫片→剪刀→划规→钢板尺（毛巾放在黄油上）。2、阀门摆放应将手轮向后（如上图），如果手轮向前大多数情况下会超出工具垫易丢分。（2）制作垫片：（每天交垫子10个，每个选手每剪一个垫子时请认真计好时间）时间：操作时间1分45秒，完成时间2分10秒。要求：划规划垫子时间为30秒，用剪刀剪垫子时间为1分15秒；划规使用规范，垫片制作光滑、不能出现内外径和手柄超范围扣分项。应急处理：垫片制作过程中如果出现问题，应尽量将时间控制在3分10秒以内，超过此时间绝不允许再进行剪垫片操作。（3）倒流程：时间：操作时间1分，完成时间3分10秒。要求：倒流程顺序正确（连通阀门→进口阀门<挂签>→出口阀门第2页共5页水桶摆放位置阀门摆放位置工具摆放位置255085制作完成垫子工具摆放顺序<挂签>→放空阀门），流程倒完后压力表必须归零，进出口阀门必须挂签，所有阀门必须开关到头（包括放空阀门），F型扳手摆放在出口阀门底下的工具垫上，不允许出现掉件现象和F型扳手使用错误。（倒流程操作顺序如下图）特别提醒：放空时污水桶必须放在放空阀下面，倒流程时注意双脚不要踩踏管线（包括脚碰管线）。（4）拆旧阀门：时间：操作时间1分50秒，完成时间5分钟。要求：拆卸螺丝时，应先拆熟悉的那一侧，再拆另一侧，拆卸螺丝应先从阀门底下远离自已的螺丝，注意扳手的使用方向不能反打，卸拆过程中不能碰阀门，注意撬杠使用。拆卸螺丝顺序如下图。拆卸螺丝顺序图第一条螺丝第二条螺丝第三条螺丝第四条螺丝特别提醒：拆卸完第一面使用撬杠放空时污水桶必须在其下面，污水桶使用完毕后再放至放空阀下面，折下旧阀门摆放在水桶旁边，手轮向内。（5）清理密封面：时间：操作时间30秒，完成时间5分30秒。要求：刮刀必须双手端平使用，彻底清理新阀门及管线端面左右侧的4个端面和4条水纹线，并将4个端面用毛巾擦拭干净。第3页共5页F型扳手摆放在出口阀门底下的工具垫上（6）安装新阀门：时间：操作时间3分40秒，完成时间9分10秒。要求：操作顺序（两边各穿上三条螺栓→带好螺母→给垫子均匀涂抹黄油（垫子要一个一个涂抹黄油）→加入垫子→两边带上第四条螺栓→稍微上紧→校正两侧垫子→上紧两侧螺母），严禁出现活动扳手使用错误现象发生，黄油涂抹一定要均匀（用灰刀将黄油涂抹均匀），垫子对中误差保证在±2mm以内（只检查最正的两个端面），注意根据操作时间控制校对垫子的时间，垫子加完后，用手先将螺丝上紧，扳手行程、力臂尽量长些，要对角均匀紧固螺丝，避免反打和敲击扳手。特别提醒：1、紧螺丝时，左侧上部螺丝必须站起来紧，如果蹲下手伸过去紧不易用力，会使螺丝紧固不均匀，造成刺漏（如下图）；2、根据操作时间确保整个操作按时完成，垫子对中要尽量快些（垫子对中时间为1分钟），尽量保证在8分30秒左右开始紧固螺丝，才能保证整个操作顺利完成。（7）倒流程试压：时间：操作时间1分钟，完成时间10分10秒。要求：倒流程顺序...
