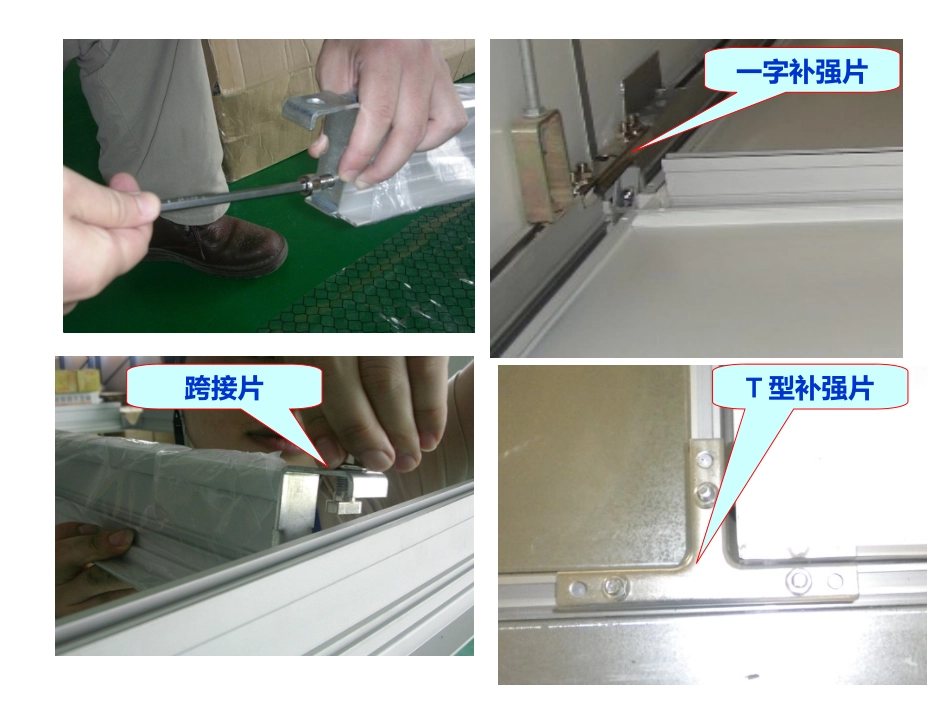

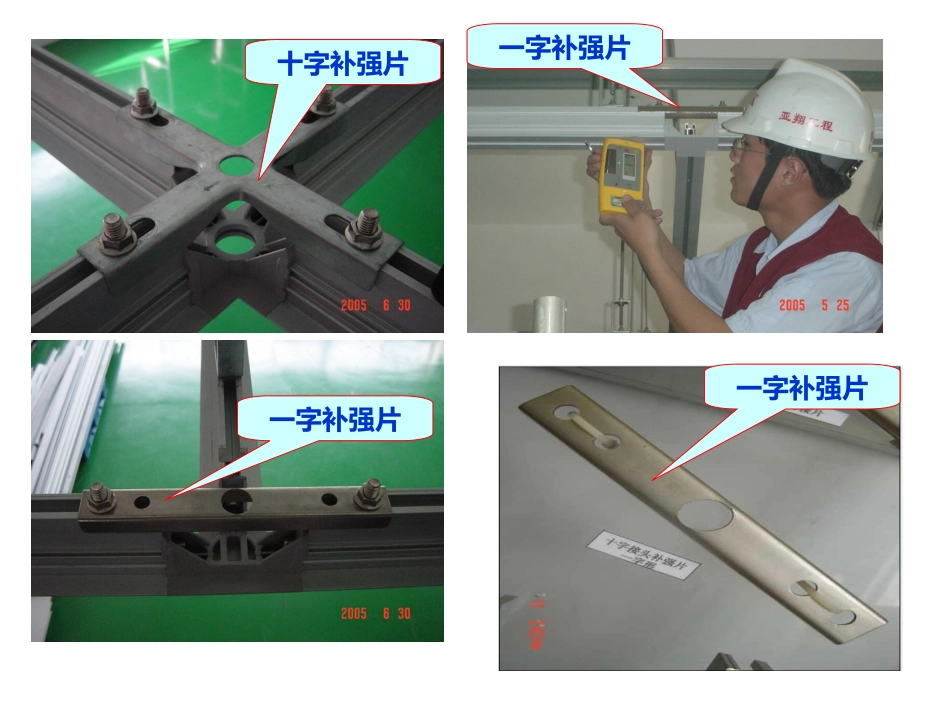

营建处-内装组教育训练铝挤型天花施工实务十字补强片一字补强片一字补强片一字补强片一字补强片跨接片T型补强片十字补强片一字补强片简报大纲-铝挤型天花•材料及功能介绍•施工流程及安装步骤•注意事项•易发生缺失•参考规范•品质检验一、材料及功能介绍•使用场所无尘室专用模组化天花板系统适用于半导体晶圆厂、光电厂、生化厂、精密电子厂、药厂、医院、食品厂等无尘环境之厂房;•功能无尘室专用模组化天花板系统，由于采用模组化的设计、高精密度的预铸加工及良好的防尘包装，所以能确保CleanRoom高洁净度及正确组装累积公差的严格要求;无尘室专用模组化天花板系统，由轻合金鋁料制造，其重量轻、负荷强度高及变形量低的特性，足以承载及配合无尘室相关系统的施作，如过滤风扇（FFU）、冷凝器（DryCoil）、灯具（Lighting）、洒水头（Sprinkler）及自动传输帶等;•特性施工方便、准确性&相溶性高、良好的洁净品质、可靠的强度设计;内迫式膨胀螺丝有孔C型钢弹簧螺母单孔扣片凸缘螺帽全牙牙杆方型调节环T型螺丝T-bar天花龙骨天花龙骨接头天花悬吊配件天花龙骨补强片及盲板压制片二、施工流程及安装步骤详细了解内装设计图，如安装位置.尺寸.规格.型式等。依照设计图面到现场实了解地形及相关配合之施工界面，如天花板.地面及其它墙面。确认现场作业可按图施工。与工地负责人讨论安装区域的先后顺序。依设计施工图进行放样，并由现场工程师确认无误，方可开始施工。依照图面规格盘点材料，相关零件及施工所需工具是或齐全？并按使用顺序摆置整齐，且不得影响施工动线。1.施工前准备核对基准线依图标示安装位置核对基准高程线牙杆预制放样牙杆安装牙杆安装T-BAR预制T-BAR安装T-BAR水平调整十字补强片安装界面收边T-BAR水平调整完成2.施工流程图钻孔安装膨胀螺丝及C型钢标出放样线及钻孔位置利用镭射线反到天花板量出吊点偏心位置按照设计按照设计图纸，使图纸，使用镭射将用镭射将地面的十地面的十字基准线字基准线偏偏****MMMM后后引到建筑引到建筑屋顶上，屋顶上，基准线控基准线控制在制在±1mm±1mm，，放样引线放样引线控制在控制在±5mm.±5mm.3.施工步骤牙杆预牙杆预制以及制以及安装。安装。注意点：注意点：位置标位置标示正确示正确,,安装是安装是螺丝需螺丝需确实锁确实锁紧紧内六角螺丝T型螺丝T-BART-BAR组装组装及安装及安装注意点：注意点：a.a.组装时包装组装时包装保护不要去保护不要去除除,,螺丝需锁螺丝需锁紧紧,,组装面积组装面积要适中要适中b.b.安装时方型安装时方型调节环需偏移调节环需偏移中心中心****MMMM，，螺丝需锁紧螺丝需锁紧..如有牙杆较长如有牙杆较长的地方需剪切的地方需剪切临时定位要求:当天花安装一定区域后,需进行临时定位.用重垂矫正天花的中心与十字基准线,偏差需在1mm范围内.可选择柱子或土建钢构和墙为定位点.重锤临时定位点补强片安装补强片安装没有喷淋撒水的地没有喷淋撒水的地方需安装十字补强方需安装十字补强片片,,收边的地方可用收边的地方可用一字补强片一字补强片..其他连接方式-单跨要求:配合灯具,FFU等设备的需求,现场可能需要将4*4的天花改为4*2,此时可用跨接高跨接片收边和包柱要求:需保持气密美观,尽量减少材料的浪费.包柱之前需确定是否需要插座配管配线等工作.采用烤漆铁板包柱接收器T-BAR水平调整T-BAR安装完毕后进行最后的水平调整,利用雷射水平仪和接收器使整个天花的高度水平。注意点：T-BAR底标高大于设计高度2~3MM并将所有的螺丝紧固.天花安装效果图三、注意事项1).确定T-Bar以调整水平，并测定水平差2).对已完成的T-BAR对线定3).标示固定点位置4).检查固定点的标示偏差5).测量现场实际长度并判断材料长度6).斜支撑预制方式须判断7).检查斜支撑座安装是否紧固8).T-BAR斜支撑杆固定旋紧9).施工完成后须变更安装位置的及时调位安装四、易发生的缺失1).T-BAR水平调整不到位，T-BAR无法调整水平，造成重工、影响工期，下料尺寸可能出错;2).斜支撑各部位安装不紧固，影响斜支撑作用效果,造成返工;3).T-BAR预制螺丝不紧，T-BAR不牢固，对上层施工人员有安全隐患，影响后续施工，产生累积公差;4).牙杆长度有差错，牙...
