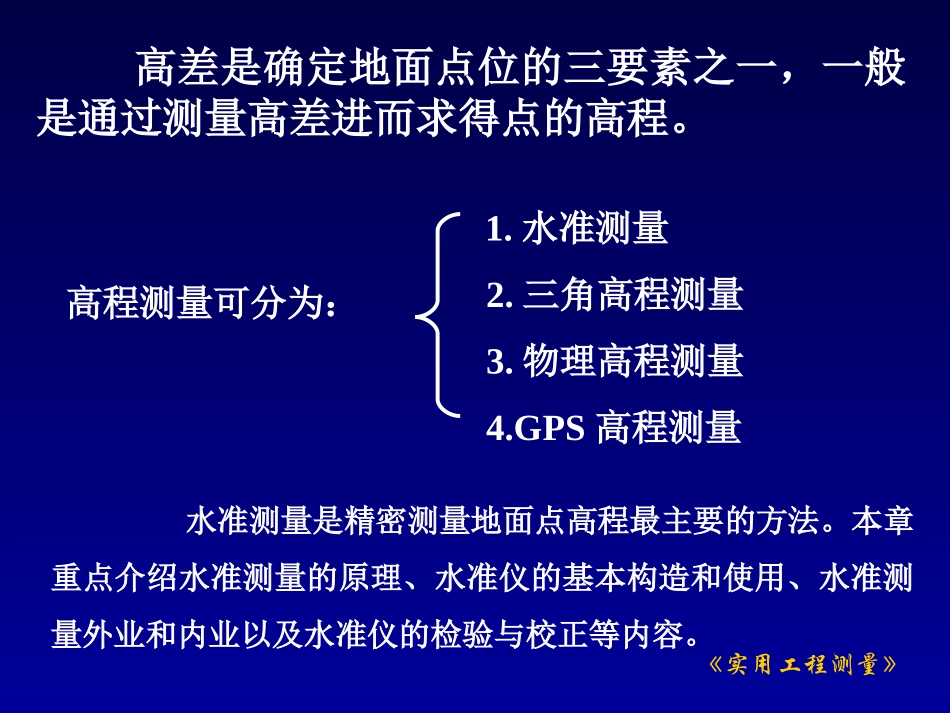

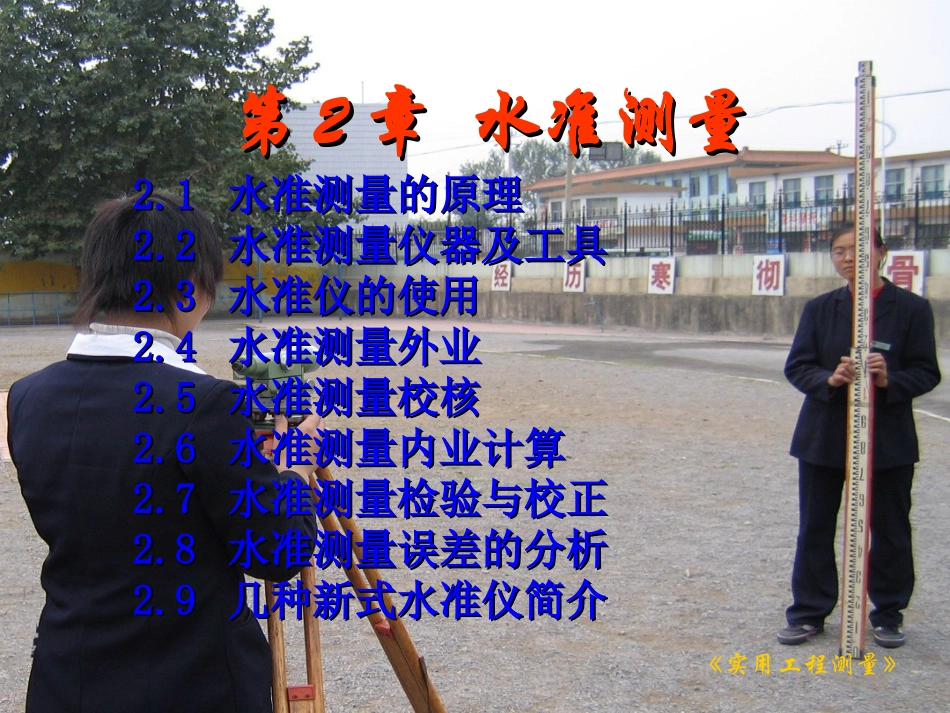

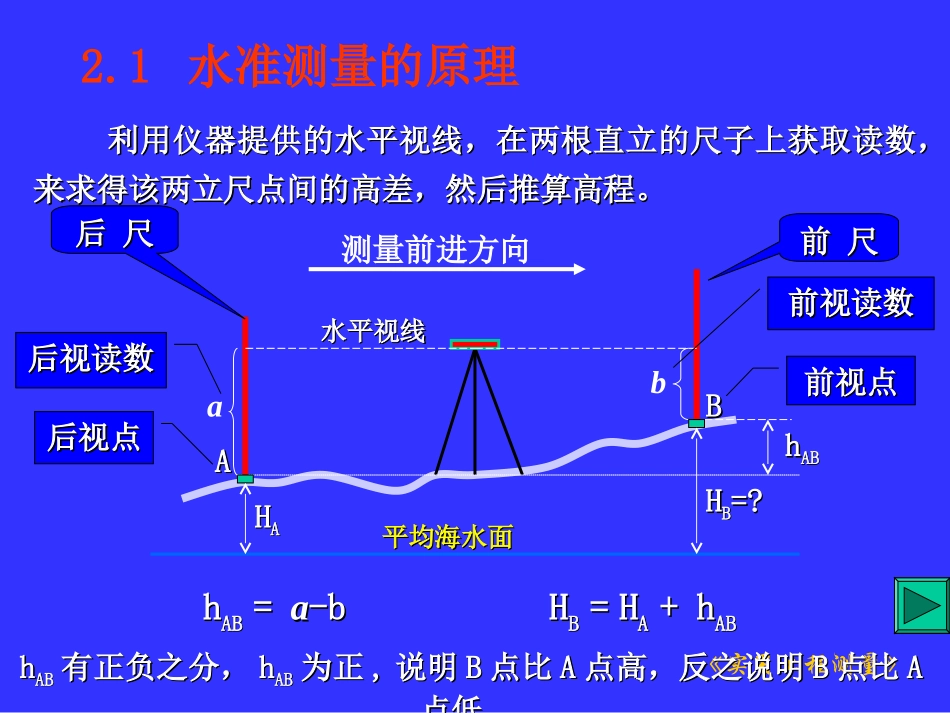

《实用工程测量》第第22章水准测量章水准测量2.12.1水准测量的原理水准测量的原理2.22.2水准测量仪器及工具水准测量仪器及工具2.32.3水准仪的使用水准仪的使用2.42.4水准测量外业水准测量外业2.52.5水准测量校核水准测量校核2.62.6水准测量内业计算水准测量内业计算2.72.7水准测量检验与校正水准测量检验与校正2.82.8水准测量误差的分析水准测量误差的分析2.92.9几种新式水准仪简介几种新式水准仪简介《实用工程测量》高差是确定地面点位的三要素之一，一般是通过测量高差进而求得点的高程。水准测量是精密测量地面点高程最主要的方法。本章重点介绍水准测量的原理、水准仪的基本构造和使用、水准测量外业和内业以及水准仪的检验与校正等内容。1.水准测量2.三角高程测量3.物理高程测量4.GPS高程测量高程测量可分为：《实用工程测量》2.1水准测量的原理利用仪器提供的水平视线，在两根直立的尺子上获取读数，利用仪器提供的水平视线，在两根直立的尺子上获取读数，来求得该两立尺点间的高差，然后推算高程。来求得该两立尺点间的高差，然后推算高程。hhABAB==aa-bH-bHBB==HHAA++hhABABhhABAB有正负之分，有正负之分，hhABAB为正为正,,说明说明BB点比点比AA点高，反之说明点高，反之说明BB点比点比AA点低。点低。AABB平均海水面平均海水面b水平视线水平视线HHAAHHBB=?=?hhABABa后视点后视点前视点前视点后尺后尺前尺前尺后视读数后视读数前视读数前视读数测量前进方向《实用工程测量》高差法巳知某点的高程，观测两点间高差求另一点高程的方法叫高差法高差法。高差法的计算测点高程公式为：HB=HA+hAB此法适用于由一已知点推算某一待定高程点的情况（例如路线工程测量）。《实用工程测量》仪高法在实际工作中，如要求安置一次仪器测出若干个前视点待定高程（例如平整土地测量），此时可采用仪高法仪高法，即通过水准仪的视线高程Hi计算待定点B的高程HB。当安置仪器后，读已知后视点读数a，从图中可看出水准仪的视线高程Hi为Hi=HA+a待定点高程=仪器视线高程Hi-前视读数b则待定点1的高程H1=Hi-b1待定点2的高程H2=Hi-b2《实用工程测量》2.2水准测量的仪器与工具1.1.水准仪的分类水准仪的分类按精度分：S05、S1、S3、S10共4级。按构造分：按构造分：微倾式水准仪、自动安平水准仪、激光水准仪和数字水准仪。3.水准尺与尺垫水准尺与尺垫水准测量时还需配套的工具有水准尺和尺垫。2.2.微倾式水准仪构造微倾式水准仪构造望远镜、水准器、托板、基座共4部分。《实用工程测量》自动安平水准仪数字水准仪微倾水准仪水准仪分类激光水准仪《实用工程测量》☆S3级水准仪像片☆望远镜水准器托板基座《实用工程测量》望远镜由物镜、目镜、对光凹透镜、十字丝组成下图为望远镜成像光路图视准轴：物镜光心与十字丝交点的连线。《实用工程测量》水准器圆水准器（粗平用）水准管（精平用）管水准器用来指示视准轴是否水平，圆水准器用来指示仪器竖轴是否竖直。｛管水准器圆水准器《实用工程测量》水准管零点：水准管零点：水准管圆弧上分划的对称中心。水准管轴：水准管轴：通过水准管零点所作水准管圆弧的纵切线，称为水准管轴，用LL表示。水准管式中：τ----2mm所对的圆心角，单位秒（˝）ρ=206265˝R----水准管圆弧半径，单位毫米（mm）"2R水准管分划值：水准管分划值：2mm弧长所对的圆心角τ称为水准管分划值。即《实用工程测量》圆水准器零点：分划圈中心圆水准轴：即通过水准器零点所作球面的法线。用L´L´表示。当气泡居中时，圆水准器轴竖直，此时仪器竖轴处于竖直位置。DS3型水准仪圆水准器分划值为8´/2mm，分划值大，故精度低，只能用于粗平。L′L′圆水准器《实用工程测量》☆水准尺与尺垫☆双面水准尺塔尺使用时水准尺安放在尺垫的半球突出顶上《实用工程测量》2.3水准仪的使用1.测站安置(1)安置仪器(2)粗略整平（粗平）2.瞄准水准尺目镜对光，使十字丝清晰物镜对光，使目标清晰，并消除视差3.精平与读数精平读数《实用工程测量》☆用圆水准器进行粗平☆左手大拇指的运动方向和气泡运动的方向一致。两手相对转动通过水准器零点与1、2两脚螺旋连线的垂线上《实用工程测量》粗平的另一...
