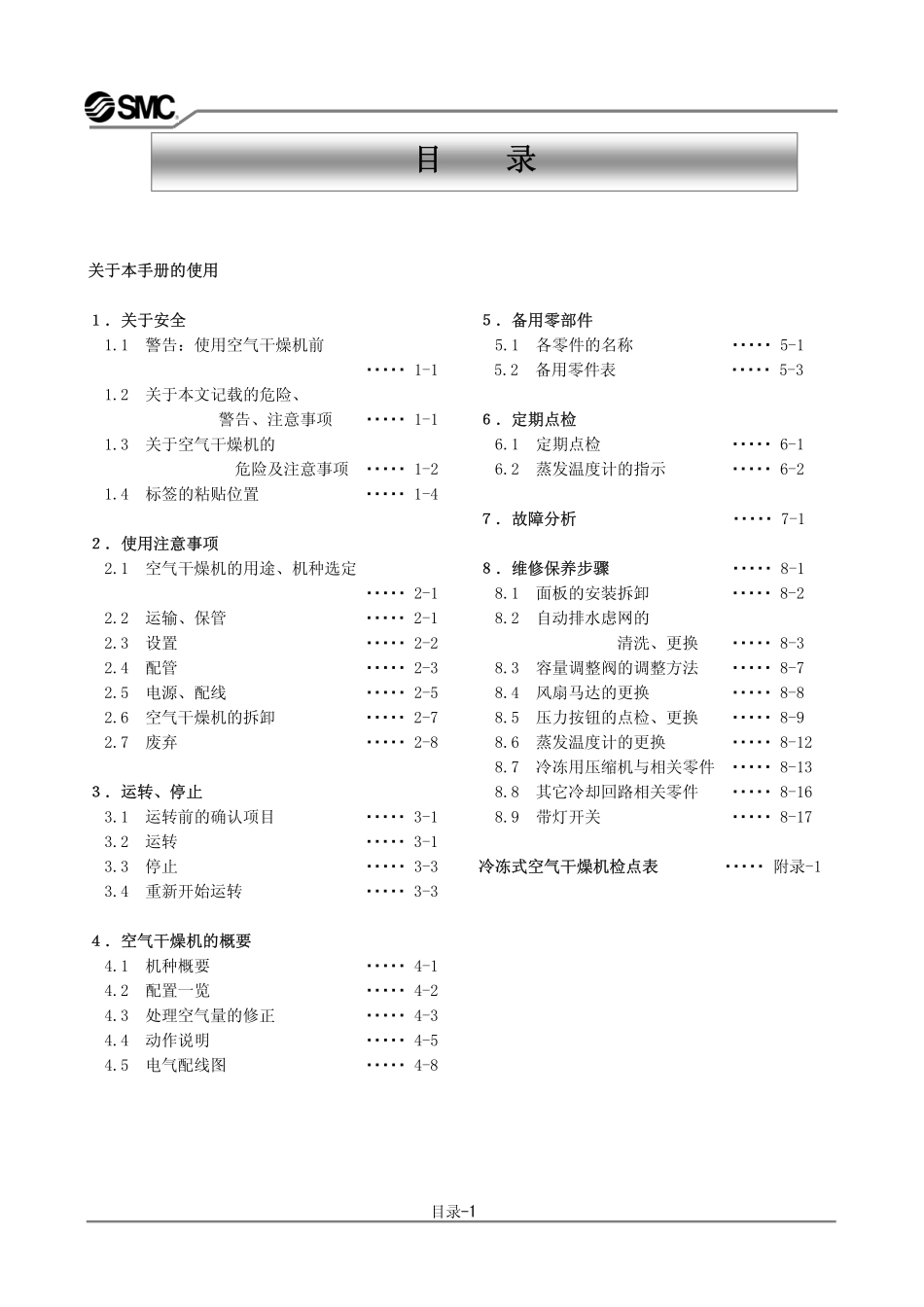

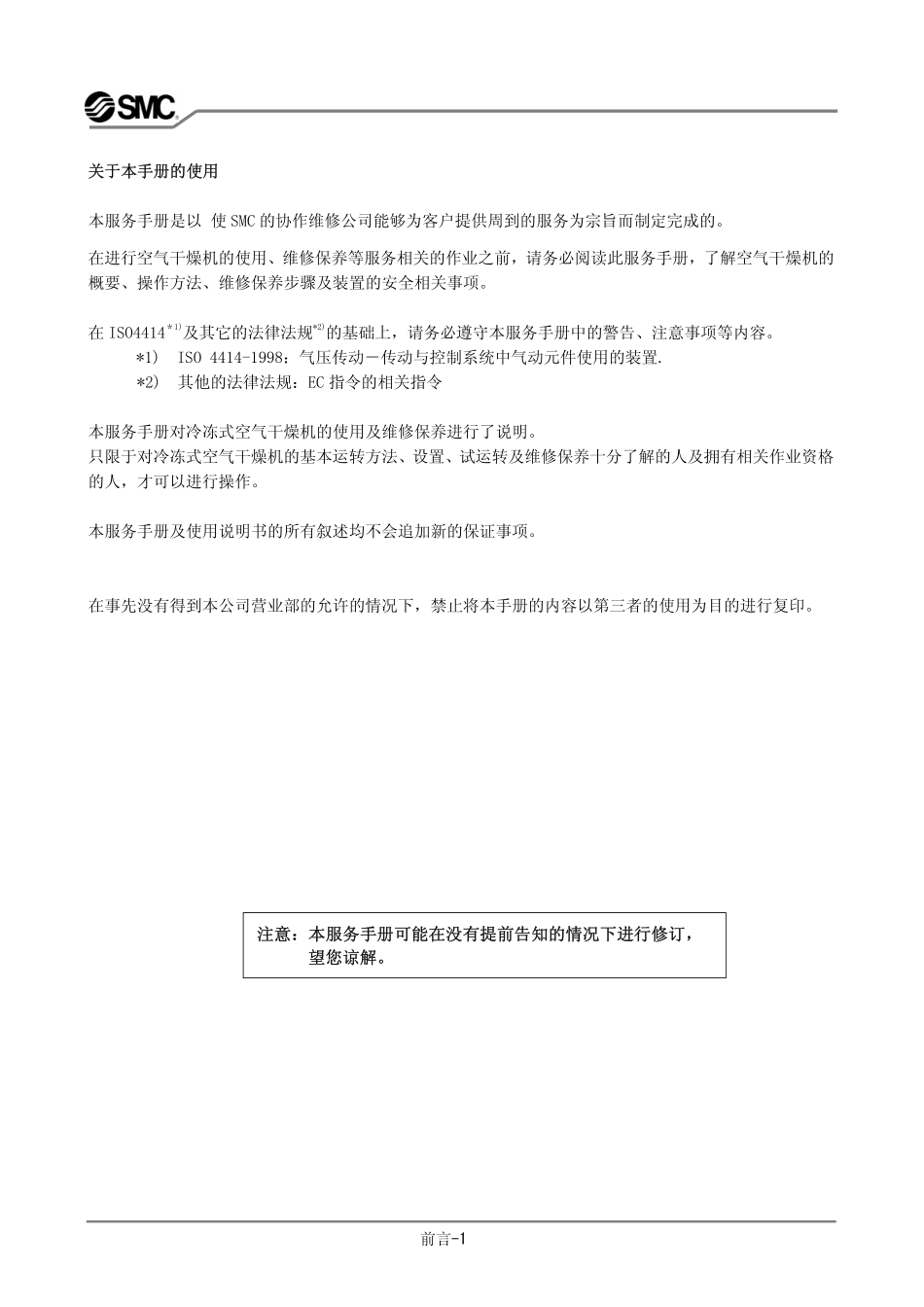

操作手册IDFA22E-23IDFA37E-23冷冻式空气干燥机适用机种IDX-MM-K025初版：2006年8月2006SMCCORPORATIONAllrightsreserved.CIDFA3E-23IDFA4E-23IDFA6E-23IDFA8E-23IDFA11E-23IDFA15E-23协作维修公司用关于本手册的使用本服务手册是以使SMC的协作维修公司能够为客户提供周到的服务为宗旨而制定完成的。在进行空气干燥机的使用、维修保养等服务相关的作业之前，请务必阅读此服务手册，了解空气干燥机的概要、操作方法、维修保养步骤及装置的安全相关事项。在ISO4414＊1)及其它的法律法规*2)的基础上，请务必遵守本服务手册中的警告、注意事项等内容。*1)ISO4414-1998：气压传动－传动与控制系统中气动元件使用的装置.*2)其他的法律法规：EC指令的相关指令本服务手册对冷冻式空气干燥机的使用及维修保养进行了说明。只限于对冷冻式空气干燥机的基本运转方法、设置、试运转及维修保养十分了解的人及拥有相关作业资格的人，才可以进行操作。本服务手册及使用说明书的所有叙述均不会追加新的保证事项。在事先没有得到本公司营业部的允许的情况下，禁止将本手册的内容以第三者的使用为目的进行复印。注意：本服务手册可能在没有提前告知的情况下进行修订，望您谅解。前言-1关于本手册的使用１．关于安全1.1警告：使用空气干燥机前・・・・・1-11.2关于本文记载的危险、警告、注意事项・・・・・1-11.3关于空气干燥机的危险及注意事项・・・・・1-21.4标签的粘贴位置・・・・・1-4２．使用注意事项2.1空气干燥机的用途、机种选定・・・・・2-12.2运输、保管・・・・・2-12.3设置・・・・・2-22.4配管・・・・・2-32.5电源、配线・・・・・2-52.6空气干燥机的拆卸・・・・・2-72.7废弃・・・・・2-8３．运转、停止3.1运转前的确认项目・・・・・3-13.2运转・・・・・3-13.3停止・・・・・3-33.4重新开始运转・・・・・3-3４．空气干燥机的概要4.1机种概要・・・・・4-14.2配置一览・・・・・4-24.3处理空气量的修正・・・・・4-34.4动作说明・・・・・4-54.5电气配线图・・・・・4-8５．备用零部件5.1各零件的名称・・・・・5-15.2备用零件表・・・・・5-3６．定期点检6.1定期点检・・・・・6-16.2蒸发温度计的指示・・・・・6-2７．故障分析・・・・・7-1８．维修保养步骤・・・・・8-18.1面板的安装拆卸・・・・・8-28.2自动排水虑网的清洗、更换・・・・・8-38.3容量调整阀的调整方法・・・・・8-78.4风扇马达的更换・・・・・8-88.5压力按钮的点检、更换・・・・・8-98.6蒸发温度计的更换・・・・・8-128.7冷冻用压缩机与相关零件・・・・・8-138.8其它冷却回路相关零件・・・・・8-168.9带灯开关・・・・・8-17冷冻式空气干燥机检点表・・・・・附录-1目录目录-11.关于安全1.1警告：使用空气干燥机之前本章的主要内容为空气干燥机使用上的安全相关事项。①零件更换、或者修理时请认真了解空气干燥机，并在拥有操作资格的人员指导下进行。②进行维修操作的所有人都请认真阅读本服务手册中关于安全的内容，认真理解，并且让在空气干燥机附近操作的人也彻底周知后再进行操作。③本服务手册非安全教育者实施的安全、卫生手册。④操作空气干燥机或在空气干燥机附近进行操作的人都需要接受关于空气干燥机的危险性的认识及安全对策的训练。⑤遵守安全标准责任在于管理者，但日常的操作中的安全标准的遵守应该将责任落实到每个操作和维修的担当者身上。⑥操作和维修的担当者应该对各自操作的安全性认真考虑，并且在作业时十分注意周围环境。⑦请将本服务手册妥善保管，以便上述操作者可以随时进行阅读。1.2关于本文记载的危险、警告、注意事项在空气干燥机的安全方面，为了能够实现正确的维修及防止作业者受伤或机器的损坏，本手册根据其严重性，将危险分为「注意」｢警告｣「危险」3个等级进行表示。对这些内容，请认真确认、认真阅读各注意及警告事项，在充分理解后再对设备进行操作。「危险」｢警告｣「注意」是按照严重性由重到轻的顺序排列的，即（危险＞警告＞注意）。关于安全１在进行空气干燥机的维修前，请仔细阅读本手册中的重要警告事项，认真理解。「警告」项目是在操作及维修空气干...
