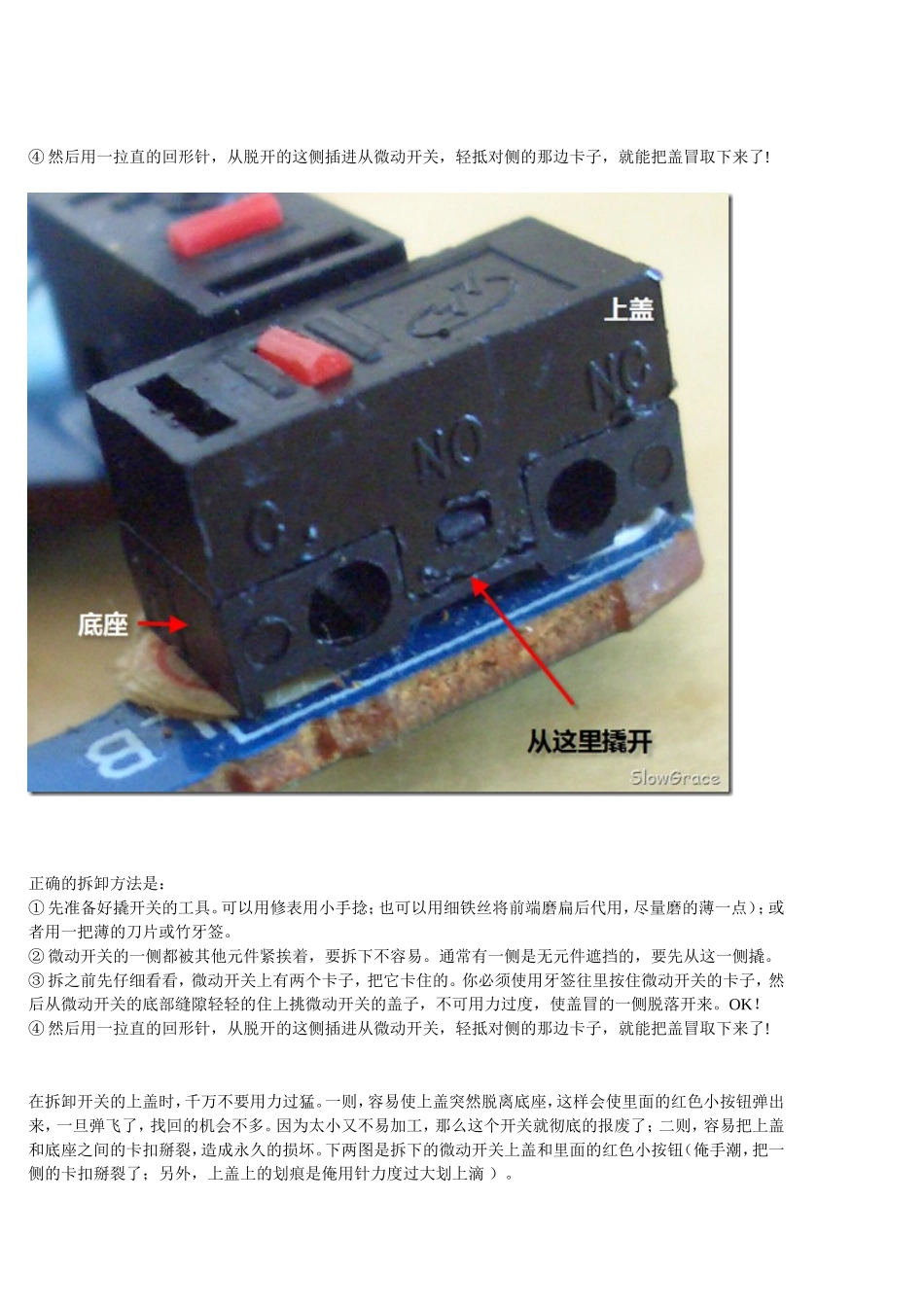

开电脑就要用鼠标，用鼠标就要按键，按键时微动开关就要不断的开合。因此，微动开关就要承担着大量的机械运动。每天的成千上万次的点击，天长日久，鼠标的微动开关必然会出现很多故障。例如，某个键单击变双击，点击反应迟缓，甚至出现点击无反应等故障。鼠标的故障，绝大部分是由微动开关出现问题导致的，电路部分由于工作在低电压状态，所以出故障的可能性很小，那么维修微动开关成为了维修鼠标的重中之重。1、拆开微动开关的方法⑴揭开鼠标下面螺丝孔上面的不干胶，拧下螺钉。⑵分开鼠标盖和底座的后半部分，将鼠标盖轻轻的向后拉，这时鼠标盖就可以拿下来了。⑶拿下滚轮后，就可以清晰地看到3个微动开关，分别对应左键、右键和滚轮，如下图所示。⑷用特别的工具（后面详述）将小盖轻轻的撬下来，如下图。正确的拆卸方法是：①先准备好撬开关的工具。可以用修表用小手捻；也可以用细铁丝将前端磨扁后代用，尽量磨的薄一点）；或者用一把薄的刀片或竹牙签。②微动开关的一侧都被其他元件紧挨着，要拆下不容易。通常有一侧是无元件遮挡的，要先从这一侧撬。③拆之前先仔细看看，微动开关上有两个卡子，把它卡住的。你必须使用牙签往里按住微动开关的卡子，然后从微动开关的底部缝隙轻轻的住上挑微动开关的盖子，不可用力过度，使盖冒的一侧脱落开来。OK！④然后用一拉直的回形针，从脱开的这侧插进从微动开关，轻抵对侧的那边卡子，就能把盖冒取下来了!正确的拆卸方法是：①先准备好撬开关的工具。可以用修表用小手捻；也可以用细铁丝将前端磨扁后代用，尽量磨的薄一点）；或者用一把薄的刀片或竹牙签。②微动开关的一侧都被其他元件紧挨着，要拆下不容易。通常有一侧是无元件遮挡的，要先从这一侧撬。③拆之前先仔细看看，微动开关上有两个卡子，把它卡住的。你必须使用牙签往里按住微动开关的卡子，然后从微动开关的底部缝隙轻轻的住上挑微动开关的盖子，不可用力过度，使盖冒的一侧脱落开来。OK！④然后用一拉直的回形针，从脱开的这侧插进从微动开关，轻抵对侧的那边卡子，就能把盖冒取下来了!在拆卸开关的上盖时，千万不要用力过猛。一则，容易使上盖突然脱离底座，这样会使里面的红色小按钮弹出来，一旦弹飞了，找回的机会不多。因为太小又不易加工，那么这个开关就彻底的报废了；二则，容易把上盖和底座之间的卡扣掰裂，造成永久的损坏。下两图是拆下的微动开关上盖和里面的红色小按钮（俺手潮，把一侧的卡扣掰裂了；另外，上盖上的划痕是俺用针力度过大划上滴）。微动开关分解到此结束。2、微动开关的内部结构当我们打开微动开关的上盖时，就会惊讶的发现，微动开关结构之简洁，构思之巧妙，真是令人叹为观止。它的主要工作零件竟然是一片厚度只有0.06毫米的黄铜片。它不但提供了回弹动力，而且还是导电的动触点。更令人拍案叫绝的是：它还能经受住几十万，甚至几百万次的点击。呵呵，真是既便宜又耐用。我们先来看一下微动开关和铜片的结构示意图。再来看几张微动开关内部结构的实拍照片：再来看几张微动开关内部结构的实拍照片：注意，上面3个图中的铜片不是很直，大概是因为被我折腾了好几次，有点变形了。正常的铜片上部应该是很直的，铜片的动触点的背面很好地贴合在限位架上（见后面的说明）。等以后我修别的开关时再上更合适的图吧。（哈哈，myjian帮拍了张正常的铜片，加上：）看下图，铜片上部是直的，装上后首端是向上翘抵住限位架的状态。下面来看铜片的照片。为了方便下面的叙述，我们把弹簧铜片有触点的那一端叫铜片首端、另一端叫铜片末端；把铜片中间的弹簧片叫小舌头，把弹簧片悬空端叫弹簧片舌尖。下图是微动开关底座侧面的特写。右侧是倒放的L型的限位架，它下方的凸起是静触点，鼠标点击时铜片的动触点就是要和这里接触。左边这个像翘着尾巴的小狗。左侧狗头那里有个尖锐的凸起像小狗的嘴巴，铜片末端的小缺口就应该搭在狗嘴上方的小狗鼻梁上。小狗尾巴尖右外侧下面有个小凹，看到了么？这个是小弹簧片的舌尖应该搭着的地方。3、微动开关的三种故障鼠标再经过无数次的点击后，它会产生三种故障。一是动触点和静触点会产生金属碎屑，这是由于他们相互之...
