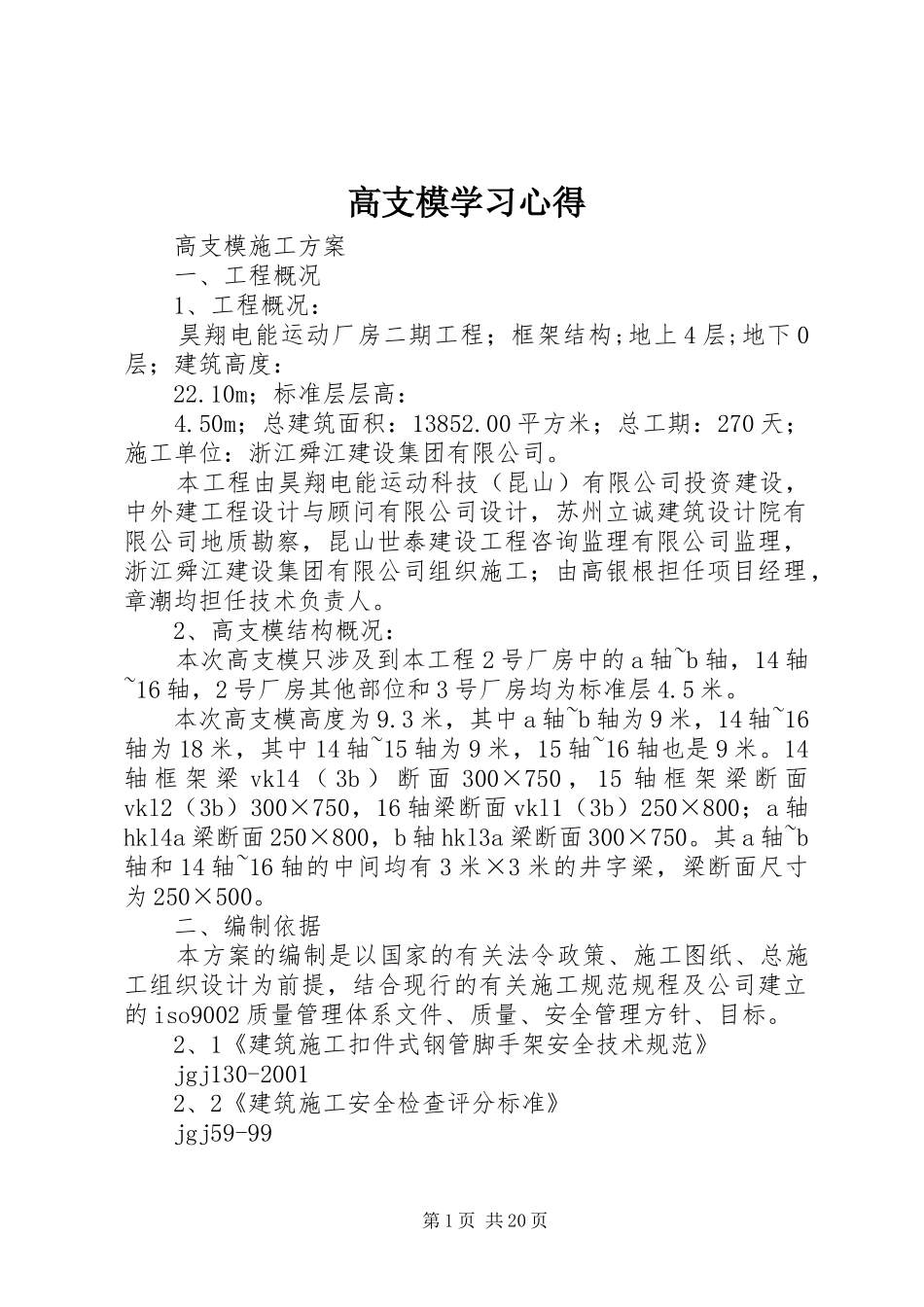

高支模学习心得高支模施工方案一、工程概况1、工程概况：昊翔电能运动厂房二期工程；框架结构;地上4层;地下0层；建筑高度：22.10m；标准层层高：4.50m；总建筑面积：13852.00平方米；总工期：270天；施工单位：浙江舜江建设集团有限公司。本工程由昊翔电能运动科技（昆山）有限公司投资建设，中外建工程设计与顾问有限公司设计，苏州立诚建筑设计院有限公司地质勘察，昆山世泰建设工程咨询监理有限公司监理，浙江舜江建设集团有限公司组织施工；由高银根担任项目经理，章潮均担任技术负责人。2、高支模结构概况：本次高支模只涉及到本工程2号厂房中的a轴~b轴，14轴~16轴，2号厂房其他部位和3号厂房均为标准层4.5米。本次高支模高度为9.3米，其中a轴~b轴为9米，14轴~16轴为18米，其中14轴~15轴为9米，15轴~16轴也是9米。14轴框架梁vkl4（3b）断面300×750，15轴框架梁断面vkl2（3b）300×750，16轴梁断面vkl1（3b）250×800；a轴hkl4a梁断面250×800，b轴hkl3a梁断面300×750。其a轴~b轴和14轴~16轴的中间均有3米×3米的井字梁，梁断面尺寸为250×500。二、编制依据本方案的编制是以国家的有关法令政策、施工图纸、总施工组织设计为前提，结合现行的有关施工规范规程及公司建立的iso9002质量管理体系文件、质量、安全管理方针、目标。2、1《建筑施工扣件式钢管脚手架安全技术规范》jgj130-20012、2《建筑施工安全检查评分标准》jgj59-99第1页共20页2、3《建筑施工模板安全技术规范》jgj162-20082、4《钢管脚手架扣件》gb15831-19952、5《建筑施工高处作业安全技术规范》jgj80-912、6《高处作业分级》gb3608-832、7《混凝土结构设计规范》gb50010-20022、8《建筑结构荷载规范》gb50009-20012、9《钢结构设计规范》gb50017-20032、10《钢管扣件水平模板的支撑系统安全技术规程》dgtj08-016-20042.11、高支撑架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》jgj130-20012.12、《混凝土结构设计规范》gb50010-20022.13、《建筑结构荷载规范》gb50009-20012.14、《钢结构设计规范》gb50017-20032.15、因本工程梁支架高度大于4米，根据有关文献建议，如果仅按规范计算，架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》2002（3）：《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。三、模板工程具体施工：1、材料的选择和验收1.1、本工程为框架结构，柱、楼板底模等全部采用九夹板，楼板模搁栅和墙板、模筋用50×100mm方木料，模板的支承系统和墙板围楞用Φ48mm钢管、扣件连接。1.2、钢管、扣件的进场验收：（1）、钢管应有产品生产许可证、质量合格证、质量检验报告等质量证明材料。（2）、钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道。第2页共20页（3）、钢管使用前应对其壁厚进行抽检，抽检比例不低于30%，对于壁厚减少量超过10%的应予以报废，不合格比例大于30%的，应扩大抽检比例。（4）、钢管必须进行防锈处理。（5）、扣件必须有生产许可证、质量合格证、质量检验报告等质量证明材料。（6）、扣件使用前必须进行检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换。（7）、扣件使用前应进行防锈处理。2、现浇构件模板方案2.1、柱模板：柱模板采用胶合板模板，模板楞木采用50*100方木侧立竖向排列，间距控制在不大于300mm，边上方木应遮盖住柱模板竖门拼缝。独立柱柱箍，采用每边单根螺杆加固，底道柱箍离地面200mm，中间柱箍竖向间距500mm，上道柱箍离梁底200mm。2.2、梁模板：2.2.1、梁模板采用胶合板模板，梁底模板背面楞木采用50*100方木侧立与梁轴线平行设置，底模板宽度与梁截面高度相同，梁底模板边方木遮盖住梁侧模板与底模板的拼缝，梁底方木排列间距不大于300mm，梁底模板背面楞木搁置于钢管承重支撑架体的上部水平小横杆上。2.2.2、梁侧模板内楞采用50*100mm方木与梁轴线平行侧立设置，梁侧模板上、下道内楞分别与模板上下边齐平，梁侧模板中间应设置1道16对拉螺杆，水平间距不大于400mm，梁侧模板竖向外楞采用短钢管配合扣件设置：外楞钢管下端紧靠内楞并与梁底承重支撑架上部水平小横杆用双扣件紧...
