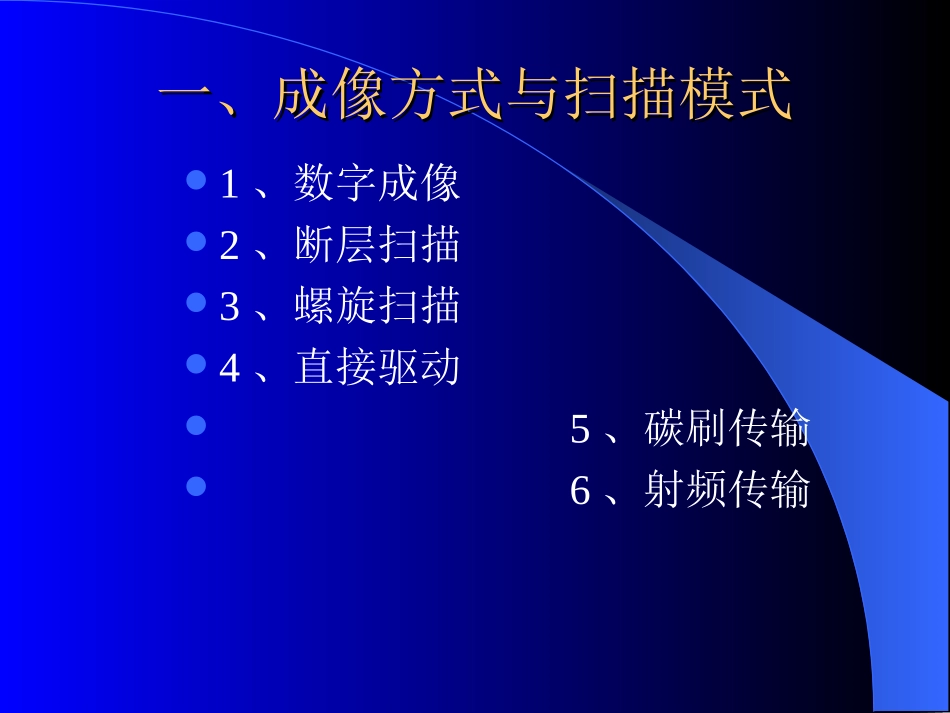

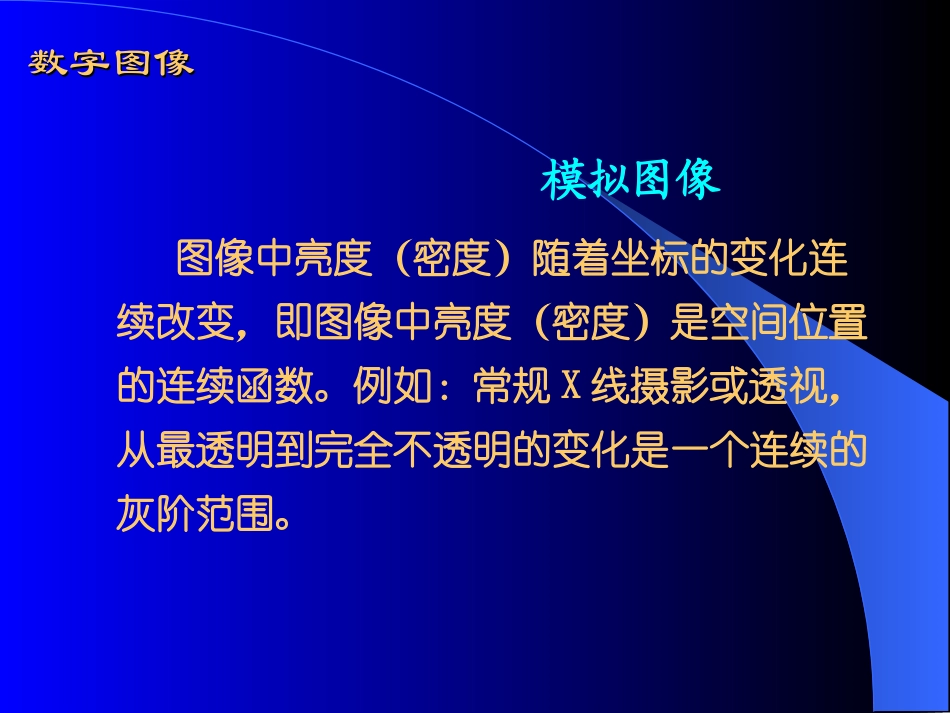

山东省医学影像学研究所柳澄CT常用术语简释一、成像方式与扫描模式一、成像方式与扫描模式1、数字成像2、断层扫描3、螺旋扫描4、直接驱动5、碳刷传输6、射频传输数字图像数字图像模拟图像图像中亮度（密度）随着坐标的变化连续改变，即图像中亮度（密度）是空间位置的连续函数。例如：常规X线摄影或透视，从最透明到完全不透明的变化是一个连续的灰阶范围。数字图像数字图像数字图像把连续的模拟量通过取样转换成离散的数字量，然后经计算机处理形成数字量组成的图像称之为数字图像。例如：CT、MRI、CR、DDR等。数字成像数字成像图像数字化：扫描荧光屏的图像后将模拟信号数字化然后再经数模转换成数字图像。如数字透视，数字减影血管造影等。直接数字成像：将接收的模拟信息直接数字化，形成数字矩阵，然后再经数模转换成数字图像，如CT、MRI、DDR等。数字图像数字图像数字图像的优势与不足a.密度分辨力高。平片：26灰阶数字图像：210-12灰阶b.有了量化标准。c.可以进行图像后处理。d.高保真存储、传输、调阅及复制。e.空间分辨率不及模拟图像.断层扫描断层扫描X线束对准要扫描层面，管球绕被扫描物体一周（360º），被扫描物体静止不动。常规CT扫描模式常规CT扫描模式X线管球向一个方向连续旋转并曝光，被扫描物体同时匀速向前（或后）运动。扫描轨迹成螺旋状，故称螺旋扫描。螺旋扫描螺旋扫描螺旋扫描螺旋扫描多层螺旋多层螺旋驱动方式传输方式碳刷射频二、机器构造二、机器构造准直器探测器扫描架滑环与碳刷扫描床准直器准直器探测器扇形X线束CT装置CT装置扫描架内部CT装置滑环为固定部分CT装置电（碳）刷为旋转部分CT装置三、新概念三、新概念层厚间距扫描时间重建时间扫描周期螺距重建间隔层厚层厚(slicethickness)(slicethickness)指CT断层图象所代表的实际解剖厚度。常规断层单层螺旋扫描层厚=准直宽度多层螺旋n层厚=准直宽度间距间距(interval)(interval)指常规断层CT扫描中,上一层面的上缘与下一层面的上缘的距离。间距小于层厚间距等于层厚间距大于层厚层厚扫描时间(scanningtime):指扫描每一层面时,所需的X线曝光时间。目前最快的扫描时间已达0.5秒。重建时间(reconstructiontime):从扫描完毕到图象显示在监视器上的时间。从第一层面扫描开始到下一层面扫描开始的最短时间间隔,是评价一台常规CT机器的重要条件之一。因为通过扫描周期的评价,可间接观察X线球管的质量和计算机的运算速度。扫描周期扫描周期(scanningcircle)(scanningcircle)螺距螺距（（Pitch,P)Pitch,P)螺距=旋转一周扫描床移动距离/准直器宽度。例如：旋转一周扫描床移动距离10mm,准直器宽度10mm，此时螺距P=1.0旋转一周扫描床移动距离20mm,准直器宽度10mm，此时螺距P=2.0同样准直宽度，螺距（P）越大，单位时间内扫描范围越长。P=1.0P=2.0不同螺距的比较P=1.0P=2.0不同螺距的比较重建间隔重建间隔容积采样后重建图象的间隔可以等于层厚大于层厚小于层厚减少部分容积效应的影响使后处理图象更加光整小于层厚（10幅）等于层厚（8幅）大于层厚（5幅）层厚四、四、CTCT图像质量评价图像质量评价空间分辨率（spatialresolution)密度分辨率(densityresolution)伪影(artifact)噪声(noise)部分容积效应（partialvolume)CTCT图像质量评价图像质量评价空间分辨率spatialresolution定义：图像对物体空间大小的分辨能力表示方法：lp/cm（每厘米线对）5÷lp/cm=可分辨物体最小直径（mm)象素越小、层厚越薄空间分辨率越高CT图像质量评价CTCT图像质量评价图像质量评价密度分辨率densityresolution定义：图像对组织密度差别的分辨能力表示方法：例如，0.35%,5mm,0.35Gy表示物体直径5mm、病人接收剂量为0.35Gy时，密度分辨率为0.35%.象素越大、层厚越厚,密度分辨率越高CT图像质量评价CTCT图像质量评价图像质量评价伪影(artifact)定义：原被扫描物体中不存在但图像中出现的影像。种类：A.病人：运动B.机器：性能差异物故障CT图像质量评价CT图像质量评价CT图像质量评价CTCT图像质量评价图像质量评价噪声(n...
