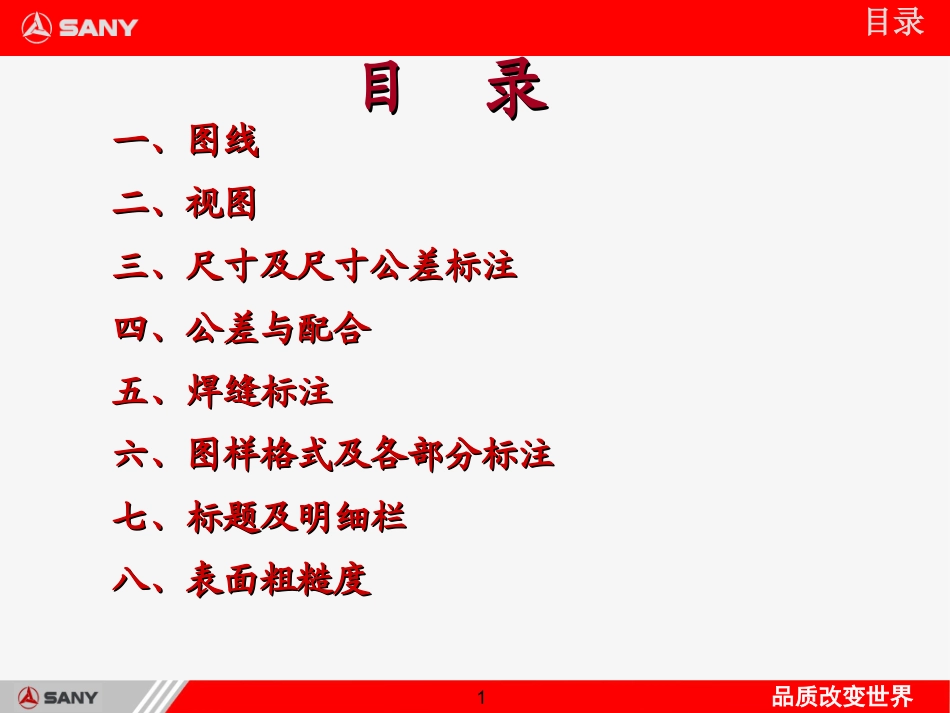

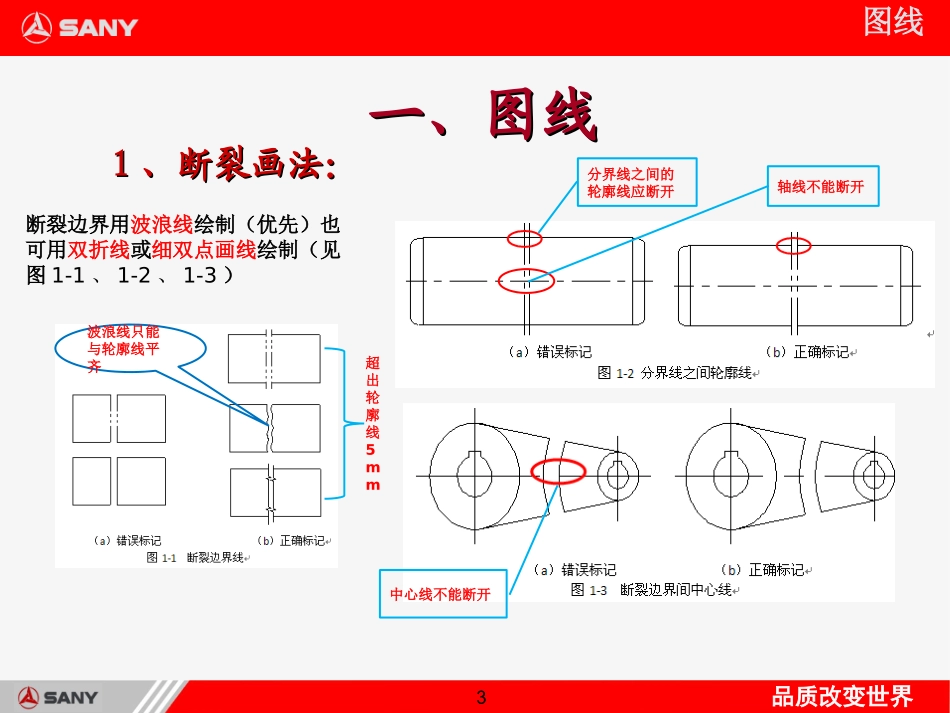

小旋挖所全体人员培训系列小旋挖所全体人员培训系列北京市三一重机有限公司北京市三一重机有限公司《机械制图常见错误培训》品质改变世界1目录一、图线一、图线二、视图二、视图三、尺寸及尺寸公差标注三、尺寸及尺寸公差标注四、公差与配合四、公差与配合五、焊缝标注五、焊缝标注六、图样格式及各部分标注六、图样格式及各部分标注七、标题及明细栏七、标题及明细栏八、表面粗糙度八、表面粗糙度目录目录品质改变世界3图线11、断裂画法：、断裂画法：一、图线一、图线断裂边界用波浪线绘制（优先）也可用双折线或细双点画线绘制（见图1-1、1-2、1-3）波浪线只能与轮廓线平齐超出轮廓线5mm分界线之间的轮廓线应断开轴线不能断开中心线不能断开品质改变世界4图线22、中心线：、中心线：GB/T4457.4-2002《机械制图图样画法图线》规定：轴线、对称中心线、分度圆（线）、孔隙分布的中心线、剖切线使用的线型为细点画线，短中心线使用线型为细实线。常见错误见图1-4、图1-5。3-5长短基本一致不用点划线，用细实线品质改变世界5图线33、、粗点划线与粗虚线：粗点划线与粗虚线：GB/T4457.4-2002《机械制图图样画法图线》规定：粗点画线一般应用于限定范围的表示线（如限定测量热处理表面的范围）；而粗虚线一般应用于允许表面处理的表示线。（图中，a、c、e是错误，b、d、f正确品质改变世界6图线44、折弯线：、折弯线：零件的弯折线用细实线表示展开视图中，弯折线须与弯折边界相交在其他视图中，则不相交品质改变世界7图线5、剖面符号：不同材料剖面线符号在装配图中，相互邻接的金属零件的剖面线，其倾斜方向相反，或方向一致而间隔不同。同一装配图中的同一零件的剖面线应方向相同、间隔相等。除金属零件外，当各零件的剖面符号相同时，应采用疏密不一的方法以示区别。在同一金属零件图中，剖视图、剖面图的剖面线，应画成间隔相等、方向相同而且与水平成45°的平行线。当图中的主要轮廓线与水平成45°时，剖面线应画成30°或60°的平行线。品质改变世界8图线6、相邻辅助零件：相邻的辅助零件用细双点画线绘制相邻的辅助零件不应覆盖主的零件，而可以被为主的零件遮挡7、网状结构滚花、槽沟等网状结构应用粗实线完全或部分地表示出来（c)不采用标记在轮廓线附近用细实线示意画出品质改变世界9视图1、局部视图：二、视图二、视图错误正确错误标记（旧标准的旋转视图）正确标记（用斜视图和局部视图表示）视图上方，用拉丁字母按向视图配置，不写“向”字按基本视图投影，中间又没有图形隔开，可不写箭头指向投射方向新标准：取消旋转视图品质改变世界10视图GB/T4458.1-2002《机械制图图样画法视图》图6：按第三角画法配置的局部视图与视图之间应用细双点画线相连2、局部放大图：错误标记正确标记没有箭头用罗马数字细实线品质改变世界11视图33、向视图、斜视图：、向视图、斜视图：错误画法正确画法放在视图正上方，去掉字母下“-”错误画法正确画法只有斜视图允许旋转配置，其他视图不允许旋转配置。斜视图旋转配置斜视图是物体向不平行于基本投影面的平面投射所得视图拉丁字母，且在箭头端旋转角度标在字母后面品质改变世界12视图44、剖视图、断面图：、剖视图、断面图：重合断面用斜剖切面剖得的剖视图、断面图与斜视图一样启用旋转符号错误画法正确画法局部剖视图边界用用波浪线或双折线波浪线或双折线分分界，波浪线和双折线界，波浪线和双折线不不应和图样上其他图应和图样上其他图线综合线综合不规范画法规范画法断面图品质改变世界13视图55、展开图：、展开图：注意：：11）、）、折弯件必须绘制展开视图，2）、在展开视图上方标注“展开”二字，并标注展开长度。展开图展开长表示不采用标记正确标记正确标记错误标记展开长度表示法“展开”正确标记错误标记折弯线已讲品质改变世界14视图55、其他规定画法：、其他规定画法：弹簧垫圈画法错误标法正确标法保证弹簧垫圈的开口方向螺钉头槽画法错误标法正确标法牙底圆的细实线只画约3/4圈错误标法正确标法错误标法正确标法错误标法正确标法粗实线与轴线成30°的细实线表示，不是弧线螺纹收尾画法较小斜度画法按小端画出品质改变...
