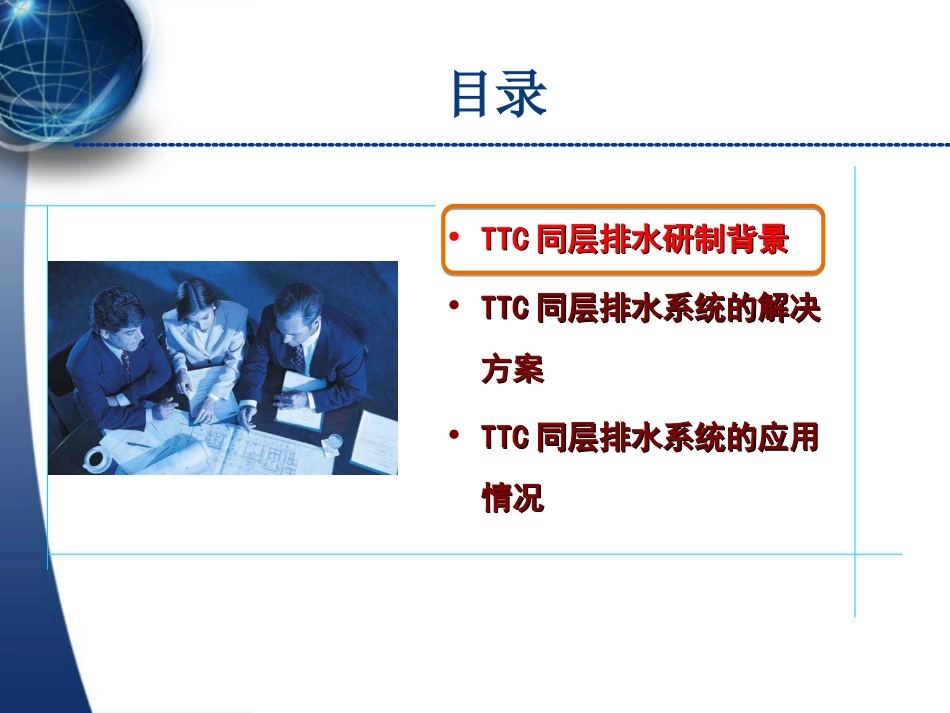

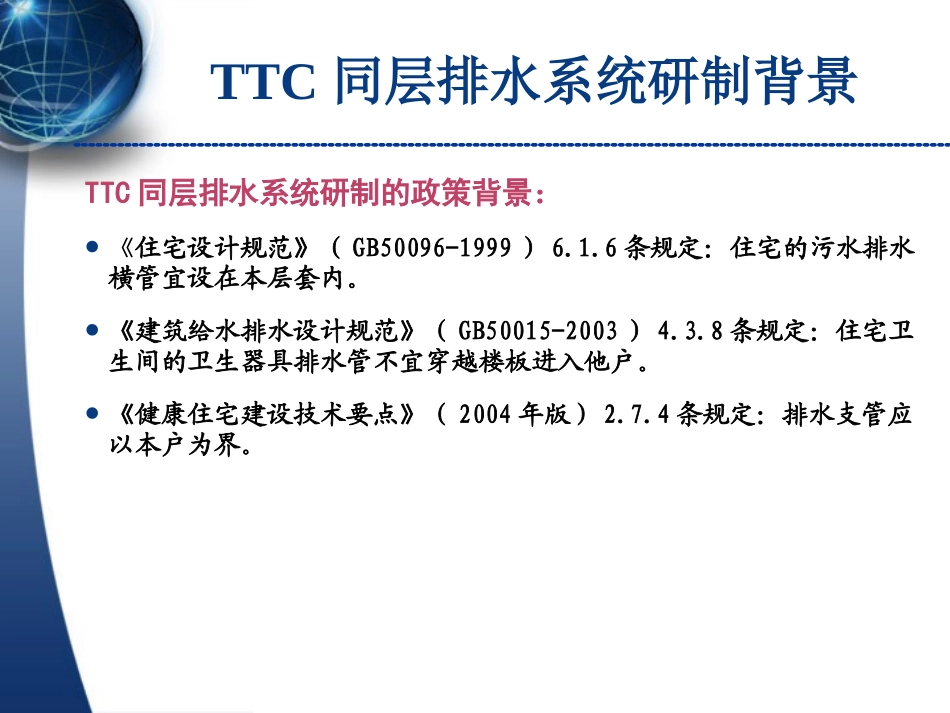

TTC同层排水系统介绍南京炫金建筑材料有限公司德国朗科国际集团400-660-3658www.ttc3658.com•TTCTTC同层排水研制背景同层排水研制背景•TTCTTC同层排水系统的解决同层排水系统的解决方案方案•TTCTTC同层排水系统的应用同层排水系统的应用情况情况目录TTC同层排水系统研制背景TTC同层排水系统研制的政策背景：《住宅设计规范》（GB50096-1999）6.1.6条规定：住宅的污水排水横管宜设在本层套内。《建筑给水排水设计规范》（GB50015-2003）4.3.8条规定：住宅卫生间的卫生器具排水管不宜穿越楼板进入他户。《健康住宅建设技术要点》（2004年版）2.7.4条规定：排水支管应以本户为界。TTC同层排水系统研制背景以上条文用语中有的用“宜”，有的是用“应”。但都表达了同一个概念，住宅卫生间排水设计要采用同层排水。江苏、广东、上海、北京、山东、安徽、重庆、陕西、云南、贵州等省直辖市也相继出版了TTC型同层排水设计图集。目前中国卫生间的排水方式：同层排水：同楼层的排水支管与主排水支管均不穿越楼板，在同楼层内连接到主排水立管上。（如图）隔层排水：排水支管穿过楼板，在下层住户的天花板上与立管相连。（如图）TTC同层排水系统研制背景疏通不便噪音漏水TTC同层排水系统研制背景同层排水隔层排水同层排水优点：1.房屋产权明晰：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。2.排水噪音小:排水支管布置在楼板上，被回填层覆盖后有较好的隔音效果，从而排水噪音大大减小。3.渗漏水机率小:卫生间楼板不被排水支管穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。4.清通方便：新型配件取代了传统下排水方式中各个卫生器具设置的P弯或S弯。.........TTC同层排水系统研制背景TTC同层排水系统研制背景TTC型同层排水系统与传统下排水对比TTC同层排水系统传统下排水系统给排水管道布置在降板中，卫生间无明显管道，不会产生漏水排水管道穿越楼板，布置在下层住户的天花板内，容易漏水管道的维护和检修在同层进行，不会干扰下层用户管道的维护和检修需要到下层住户家中，打开天花板进行疏通，干扰住户减少了排水管里噪声的排水噪音非常大有专用的三防地漏，没有异味U型弯和S型弯不能有效阻止异味，经常有异味目前有三种同层排水方式:降板式同层排水垫层式同层排水假墙式同层排水TTC同层排水系统研制背景假墙式同层排水技术始创于欧洲，其同层排水技术主要是设立假墙，将卫生洁具固定在假墙上。其优点在于美观、无卫生死角。目前在部分高档楼盘中采用。缺点在于卫生器具的选择余地比较小，这种方式占用了室内空间，施工烦琐，造价比较高，并且中国人有设地漏的习惯，不能解决地面排水的问题，不符合中国市场的需求TTC同层排水系统研制背景《建筑给水排水设计规范》（GB50015-2003）条文说明第4.3.8条明确指出同层排水中如需设地漏，需将卫生间整体或局部降板，管道在填层中铺设。一些单位试图不降低楼板，排水管道布置在楼板结构层中的做法不可取.（1）破坏结构层，给房屋结构安全带来隐患（2）排水管道采用平坡排水或压力排水，水力条件差，违背了排水管道设计的基本原则，即应有0.26的坡度和最大充满度0.5的要求（3）减少水封深度，地漏需人工操作清理等，这种牺牲安全条件达到“同层”排水是不可取的。TTC同层排水系统研制背景TTC同层排水系统研制背景我们遇到很多工程在一期是采用假墙同层排水方式，在二期时，开始实行降板的方式了，用户反应不降板的同层排水的地漏有异味，同时排水不畅。现实中假墙同层排水也开始采用降板的方式来解决地面水的排放。（有很多人讲假墙的同层排水仅仅是将传统的马桶换成一种更占空间更贵的一堵假墙的水箱支架挂墙式马桶+降板同层排水。这说法也又道理，这可能也是中国人多年来只买贵的不买对的具体表现吧）还有一种同层排水方式是垫层式：指垫高卫生间地面的垫层法，这种方式采用的不多，原因是容易产生“内水外溢”。在老房改选中不得已的情况下偶尔采用。新的工程由于其施工难度大，费工费料，影响美观，增加楼体的承载负荷。现已不再使用了。TTC同层排水系统研制背景降板同层排水方...
