数控内圆端面磨床VIP免费

数控内圆端面磨床_第1页
1/6
数控内圆端面磨床_第2页
2/6
数控内圆端面磨床_第3页
3/6

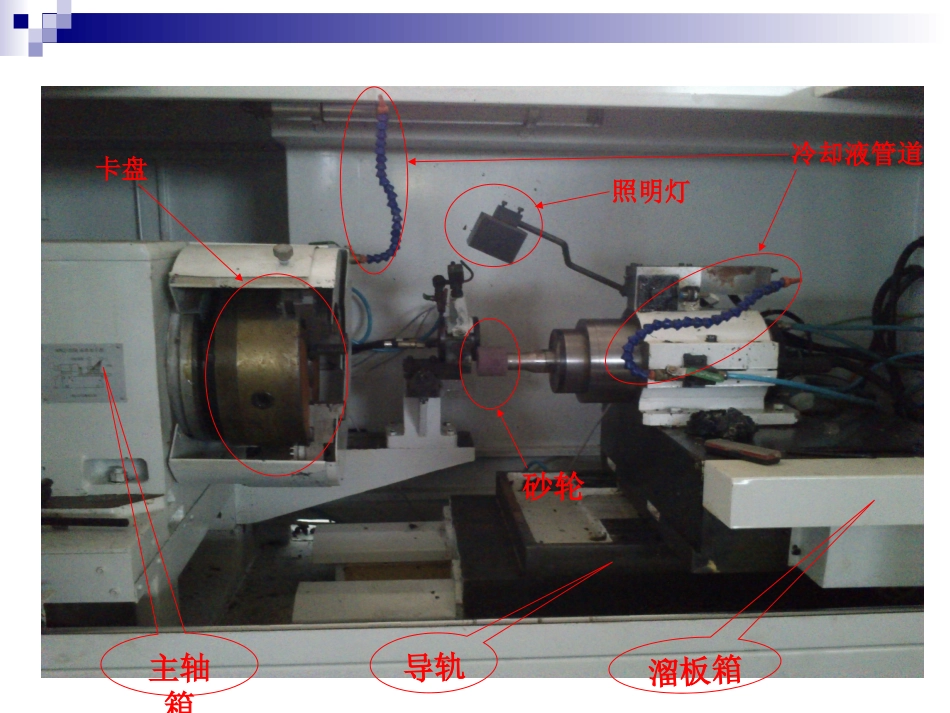

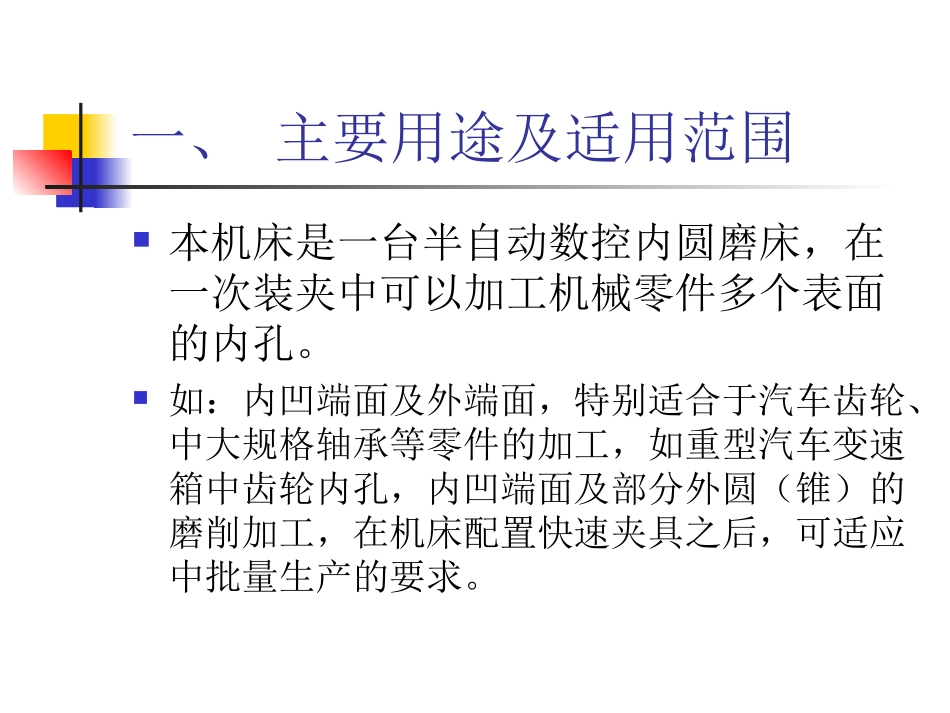

数控内圆端面磨床数控内圆端面磨床MK2120BMK2120B操作面板床身照明灯砂轮冷却液管道卡盘溜板箱导轨主轴箱一、主要用途及适用范围本机床是一台半自动数控内圆磨床,在一次装夹中可以加工机械零件多个表面的内孔。如:内凹端面及外端面,特别适合于汽车齿轮、中大规格轴承等零件的加工,如重型汽车变速箱中齿轮内孔,内凹端面及部分外圆(锥)的磨削加工,在机床配置快速夹具之后,可适应中批量生产的要求。二、结构特点及性能机床采用日本法那克0i-c系统,伺服电机均有数字量控制,有很强的编程功能,可实现插补和联动功能。两轴均由伺服电机驱动滚珠丝杠,传动链简单可靠,可实现无间隙、高灵敏度运动。机床可配有液压薄膜夹具,液压动力卡盘等,夹持精度高,装卸工件方便。工件箱采用高精度套筒主轴结构,精度高,便于维修,工件主轴驱动由交流变频电机经过多锲带作无级调速。砂轮主轴采用大功率、高刚性电动砂轮轴,由静止变频器驱动。机床采用背包式电箱,占地面积少。三、技术参数磨削直径Φ30~Φ200mm最大磨削深度200mm磨削工件最大外廓直径Φ300mm工作台(Z轴)最大行程450mm砂轮架(X轴)最大行程200mm工作台(Z轴)最大速度10m/min砂轮架(X轴)最大速度5m/min工作台(Z轴)进给速度0~50mm/min砂轮架(X轴)进给速度0~36mm/minZ轴分辨率0.001mmX轴分辨率0.001mm工件转速范围30~600r/min床头箱回转角度0°~20°床头箱最大横向移动量250mm砂轮轴转速18000r/min磁性分离器电机AO5632,0.18KW冷却泵流量:工件冷却100L/min摸头冷却流量50L/min机床外型尺寸(长×宽×高)3100×1450×1800mm机床重量5000Kg使用电源3~50Hz,380V四、工作精度(以Φ100×80试件为例)圆度2μm圆柱度4μm粗糙度Ra0.4μm
