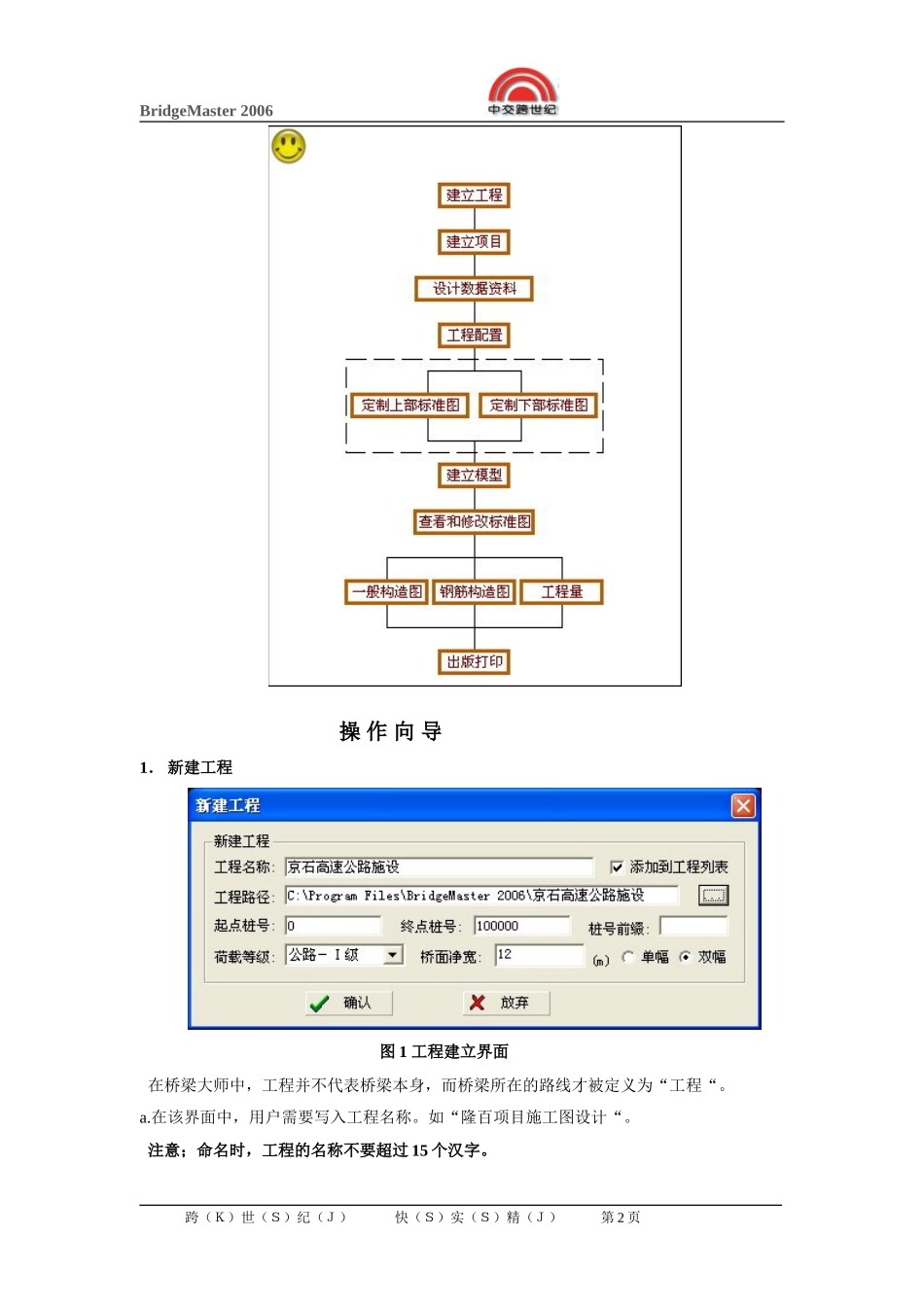

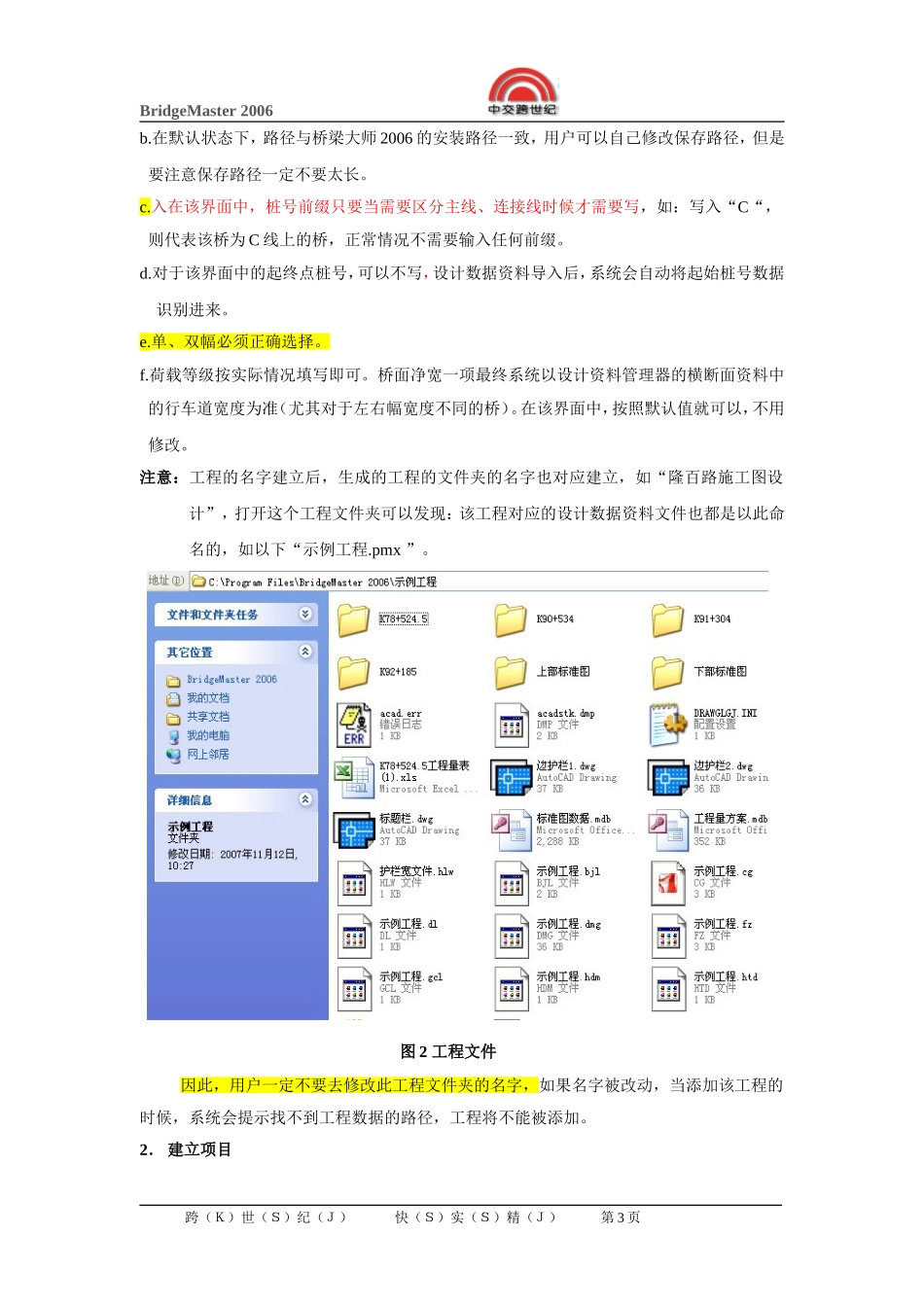

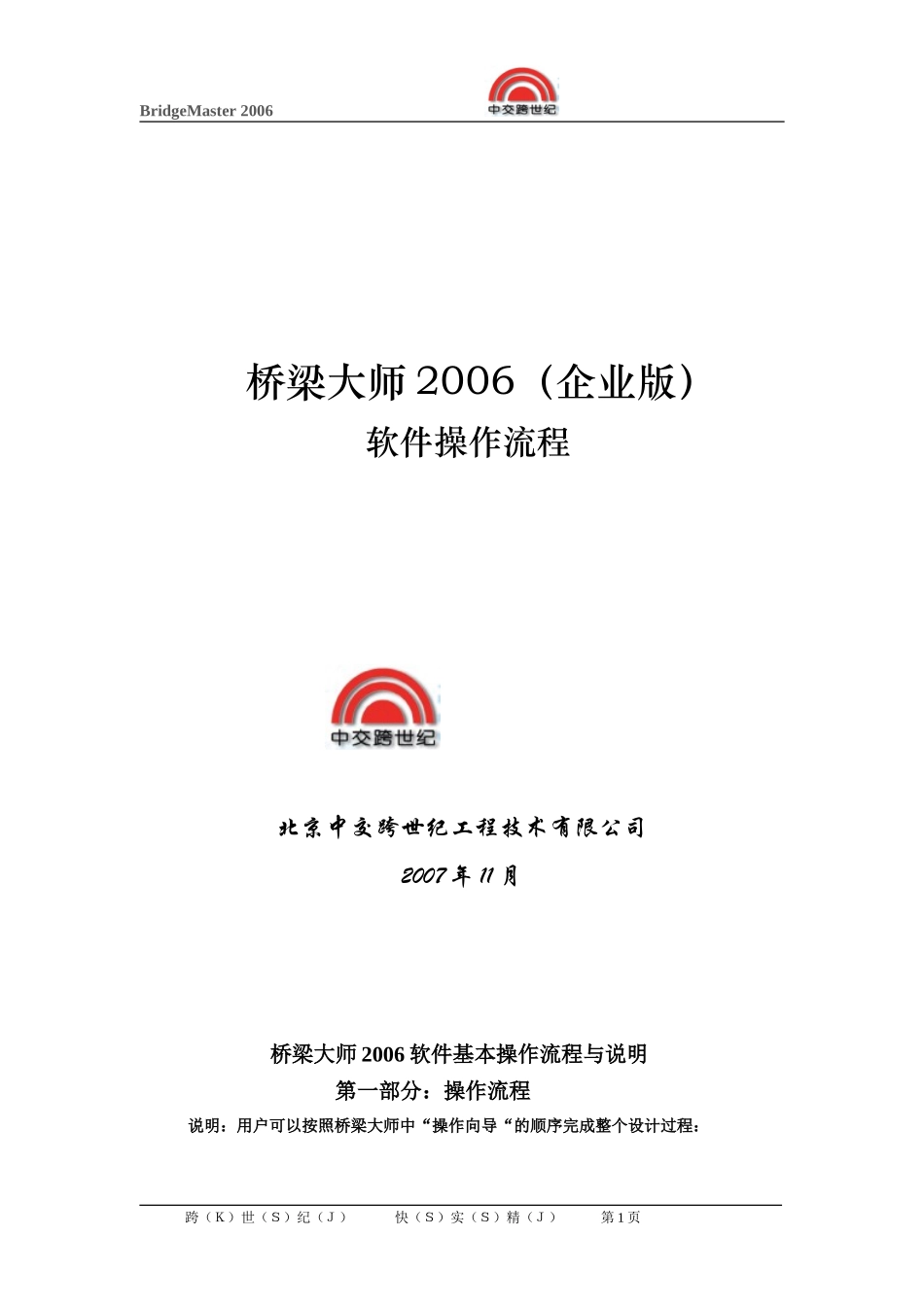

BridgeMaster2006桥梁大师2006（企业版）软件操作流程北京中交跨世纪工程技术有限公司2007年11月桥梁大师2006软件基本操作流程与说明第一部分：操作流程说明：用户可以按照桥梁大师中“操作向导“的顺序完成整个设计过程：跨（Ｋ）世（Ｓ）纪（Ｊ）快（Ｓ）实（Ｓ）精（Ｊ）第1页BridgeMaster2006操作向导1．新建工程图1工程建立界面在桥梁大师中，工程并不代表桥梁本身，而桥梁所在的路线才被定义为“工程“。a.在该界面中，用户需要写入工程名称。如“隆百项目施工图设计“。注意；命名时，工程的名称不要超过15个汉字。跨（Ｋ）世（Ｓ）纪（Ｊ）快（Ｓ）实（Ｓ）精（Ｊ）第2页BridgeMaster2006b.在默认状态下，路径与桥梁大师2006的安装路径一致，用户可以自己修改保存路径，但是要注意保存路径一定不要太长。c.入在该界面中，桩号前缀只要当需要区分主线、连接线时候才需要写，如：写入“C“，则代表该桥为C线上的桥，正常情况不需要输入任何前缀。d.对于该界面中的起终点桩号，可以不写，设计数据资料导入后，系统会自动将起始桩号数据识别进来。e.单、双幅必须正确选择。f.荷载等级按实际情况填写即可。桥面净宽一项最终系统以设计资料管理器的横断面资料中的行车道宽度为准（尤其对于左右幅宽度不同的桥）。在该界面中，按照默认值就可以，不用修改。注意：工程的名字建立后，生成的工程的文件夹的名字也对应建立，如“隆百路施工图设计”，打开这个工程文件夹可以发现：该工程对应的设计数据资料文件也都是以此命名的，如以下“示例工程.pmx”。图2工程文件因此，用户一定不要去修改此工程文件夹的名字，如果名字被改动，当添加该工程的时候，系统会提示找不到工程数据的路径，工程将不能被添加。2．建立项目跨（Ｋ）世（Ｓ）纪（Ｊ）快（Ｓ）实（Ｓ）精（Ｊ）第3页BridgeMaster2006图3桥梁资料信息编辑界面在桥梁大师中，项目即代表要设计的桥梁。用户需要设计的桥梁有几个，就要填几个项目。在该界面中，用户按照正常顺序完成每项内容的填写即可，有两点需要注意：a.中心偏矩的作用中心偏矩的输入格式有两种，一种为“a”,即写入具体值，如10，代表桥的中心相对桩号位置向右整体移动了10米，一般很少使用。另一种为“a/0或0/a”形式。其中a为左右幅相对错动距离，当桥梁跨径表达式带“/”，且左右幅错开时候使用时。如跨径表达式：3x20/4x20，中心偏距10/0，则表示右侧桥台对齐。如果对于该跨径的桥，给定中心偏距为0，则表示左右两幅的中心桩号是相同的。关于中心偏距，跨径表达式，在使用的时候请注意看建模界面，即桥型方案设计界面中的内容，一般在左右幅不同、错墩台设计的时候，两者经常组合使用。b.在做比较方案的时候，可以在同一个桩号位置建立两个或者多个桥。具体的区别在体现在桩号的表达形式。如：在K2+500位置建立两座桥，桥名等信息都相同，但桩号分别为“K2+500_比较1”和“K2+500_比较2”，其中“_”必须有，后面的名称可以随便给定。3．设计数据资料跨（Ｋ）世（Ｓ）纪（Ｊ）快（Ｓ）实（Ｓ）精（Ｊ）第4页BridgeMaster2006图4设计数据资料管理器及文件转换界面1）程序支持对BID-road路线软件输出的数据资料的导入功能。但是要注意以下几点：a.能够自动倒入的是“文件转换“界面中右侧显示出来的各项，其余各项，如钻孔资料，必须用户自己手动输入，具体可以参考示例工程的格式。b.程序不支持“横断面“资料的自动导入，需要用户手工编辑。c.软件有自动生成和绘制左右地面线功能，但前提是设计资料管理器中必须要‘横断面地面高“资料存在。具体自动生成和绘制功能见“工具”下的两项内容。c.如果有断链数据，桥梁设计人员应该要求路线设计人员先使用BID-road路线软件对路线资料进行处理，单独建立prj文件输出给桥梁设计人员，再进行导入。2）对于导入纬地设计数据资料中的平面线资料导入流程的说明：a.关于对纬地平面线数据资料导入方法的说明由于纬地生成的平面线数据资料是以EXCEL形式，所以程序在转换导入表中数据的时候在操作流程上做了处理，要按照以下流程操作才可正确导入：第一步：打开设计资料管理器界面，点“导入”按钮，进入“文件转换”...
