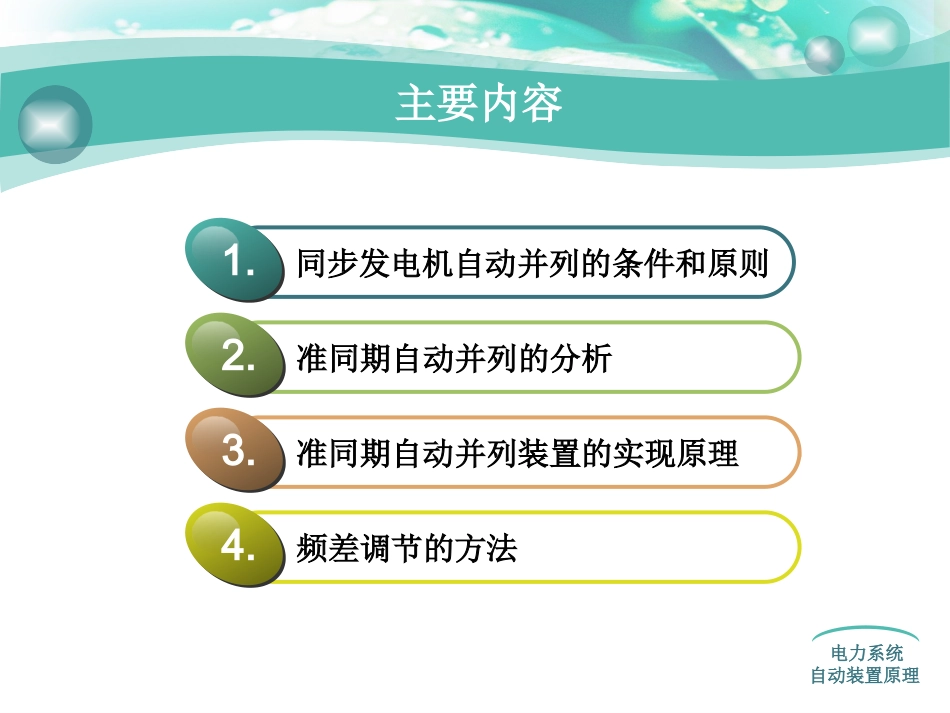

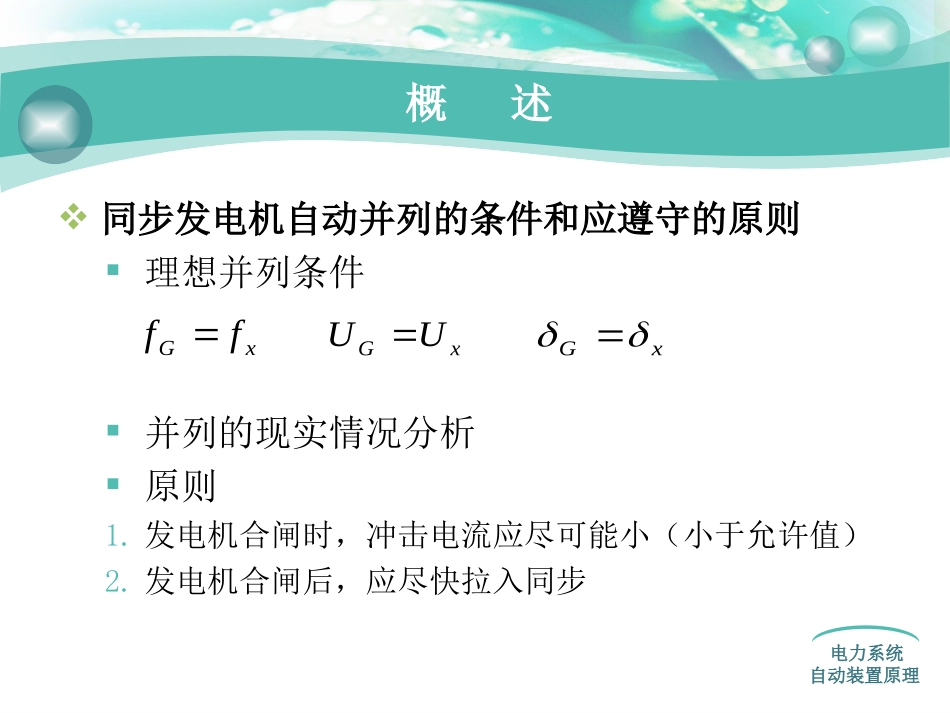

第二章同步发电机的自动并列第二章同步发电机的自动并列上海交通大学电气工程系电力系统自动装置原理主要内容同步发电机自动并列的条件和原则1.准同期自动并列的分析2.准同期自动并列装置的实现原理3.频差调节的方法4.电力系统自动装置原理同步发电机自动并列的条件和应遵守的原则理想并列条件并列的现实情况分析原则1.发电机合闸时，冲击电流应尽可能小（小于允许值）2.发电机合闸后，应尽快拉入同步概述xGUUxGxGff电力系统自动装置原理SEG~EU~QFXXXU概述发电机的并列方法1.准同期并列：严格按照发电机理想并列条件进行并列。2.自同期并列：发电机事先未经励磁。将转子提到接近同步转速。此法适用于小型机。优点：快速、方便；控制简单。缺点：冲击电流大；引起系统电压突降；应用受限。XdXhXXUI电力系统自动装置原理发电机G电压系统电压两者的电压差称为滑差电压概述发电机准同期并列条件的分析XU~ABGUQF0SUGUXUGXeQFSUXUGUXXGXGEXE)sin(1tUUGmGG)sin(2tUUXmXX)sin()sin(21tUtUUUUXmXGmGXGS电力系统自动装置原理电压幅值差设，频率与相角相等。此时冲击电流，主要为无功分量。最大值相角差设，频率与电压相等。此时冲击电流，较小时，主要为有功分量。概述mXmGUUxdmXmGhXXUUI"hhmIi28.1"00XG2sin2"exqqhXXEIe电力系统自动装置原理频率差——脉动电压的表现形式设，电压的幅值相等。概述XG2sincos22GxGxsmGuUtt脉动电压幅值SUcos2GxssuUt滑差频率脉动周期SXGSf2SSSfT21电力系统自动装置原理概述相量图波形图电力系统自动装置原理准同期并列的基本原理脉动电压分析0SU1ST2STt1S2SXGUUXGUU电力系统自动装置原理准同期并列的基本原理脉动电压中包括信息如下：电压幅值差。最佳为的值最小，二电压重合时判别。频率差，显示出相角差随时间变化的规律。要求小于某一允许的值，相当于要求脉动电压周期大于某一给定的值。最佳是在与重合时合闸，即相角差为零时（相量重合）幅值差最小，考虑动作时间，要提前。根据相角差的变化规律，可求得合闸指令最佳发出时机。可采用两种方式mXmGUUSSTGUXU恒定越前相角准同期恒定越前时间准同期电力系统自动装置原理准同期并列的基本原理准同期并列装置的原理并列装置的构成自动化程度一般分为频率差控制单元电压差控制单元合闸信号控制单元半自动全自动电力系统自动装置原理准同期并列的基本原理恒定越前相角准同期提前量信号取某一恒定相角。断路器的合闸时间为。同期装置动作时间为。YJQFtCtCQFttttsyYJ0常数最佳滑差角频率0SUtt1s02systtAU321sss3s0sys0sys0sys过零后合闸过零时合闸过零前合闸电力系统自动装置原理准同期并列的基本原理恒定越前时间准同期提前量信号取恒定时间常数CQFttt0SUt1s02syst321sss3stt理论上可以完全无冲击，但是动作时间存在误差，设为允许合闸相角。CQFttttSey所以，还是要限制Sey电力系统自动装置原理准同期并列的基本原理装置的整定已知：两个区域电网的等值机系统如图所示，其电压幅值相等，频率分别为：f1＝50＋0.1costHz，f2=50+0.1sin2tHz，现准备进行恒定越前时间准同期互联操作，设远程通讯和继电器动作时间之和为0.14秒，求调度中心发出合闸信号的时刻。电力系统自动装置原理准同期并列的基本原理提示：合闸相角差表达式为：20100212sin2.0cos2.0)(22esettfff先不考虑提前量，则有：01.02cos1.0sin2.0]2sin2.0cos2.0[0ttdtttee251sin01sinsin1sin21sin212cossin222ttttttt考虑时间提前量0.14秒，则调度中心发出合闸信号的时刻可为：3.6678秒，5.4769秒，等等。电力系统自动装置原理逻辑关...
