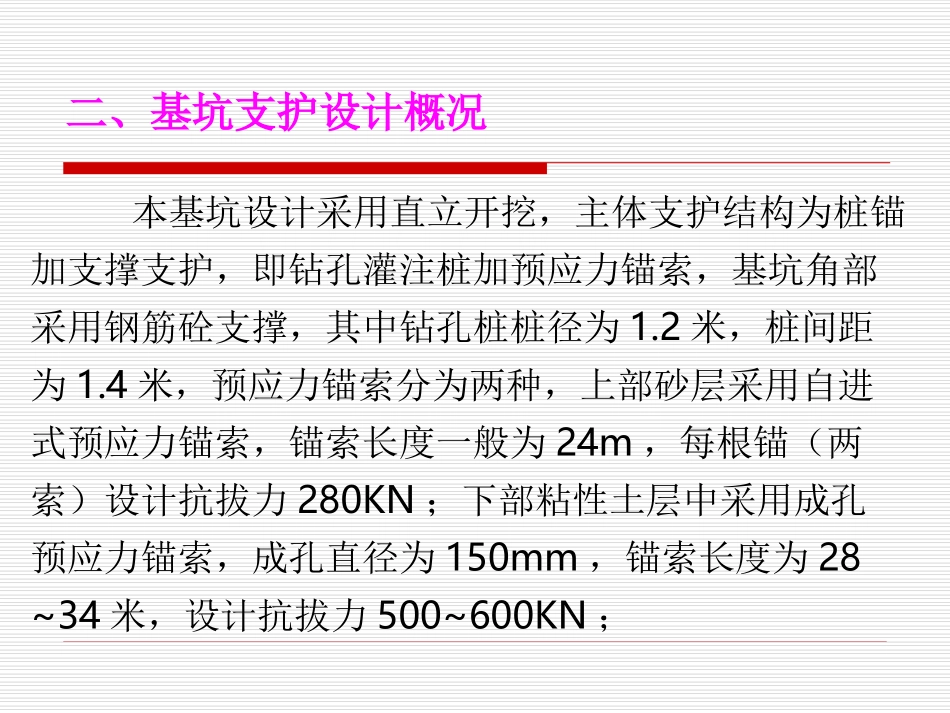

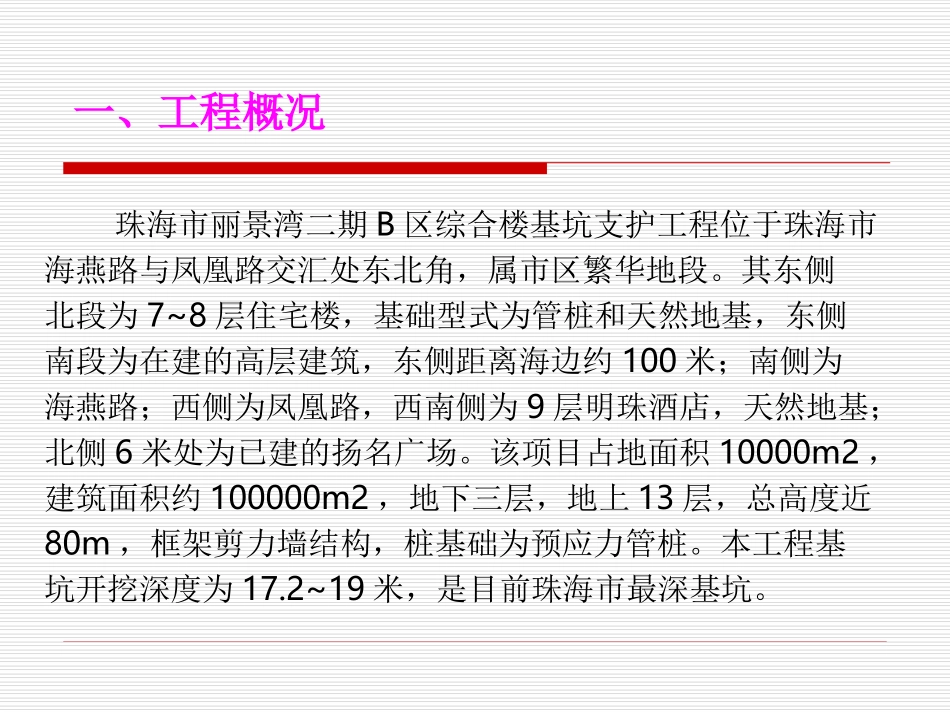

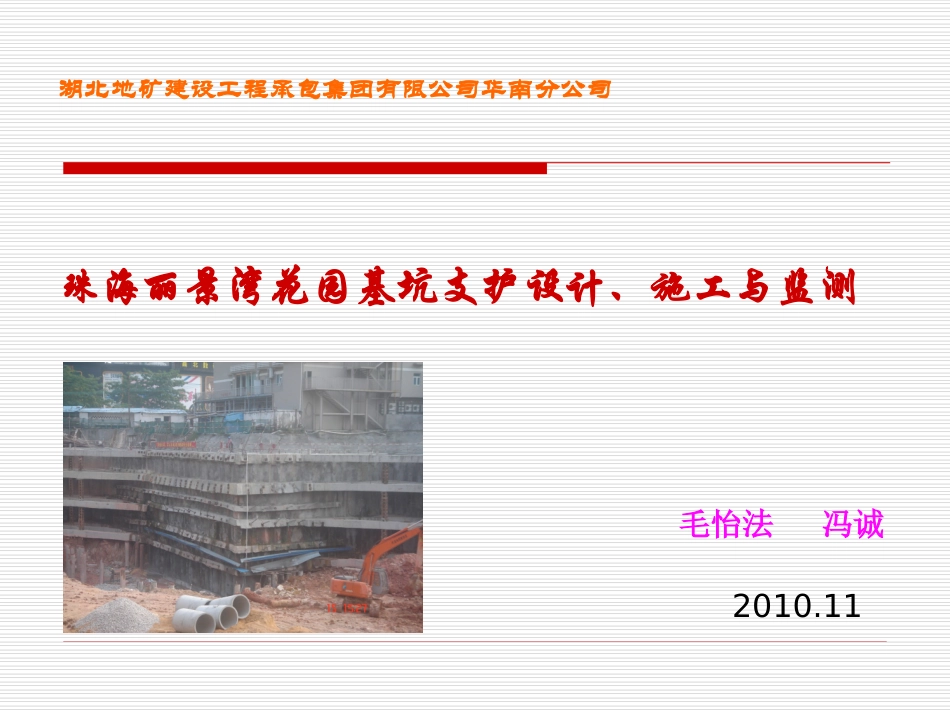

珠海丽景湾花园基坑支护设计、施工与监测湖北地矿建设工程承包集团有限公司华南分公司毛怡法冯诚2010.11一、工程概况珠海市丽景湾二期B区综合楼基坑支护工程位于珠海市海燕路与凤凰路交汇处东北角，属市区繁华地段。其东侧北段为7~8层住宅楼，基础型式为管桩和天然地基，东侧南段为在建的高层建筑，东侧距离海边约100米；南侧为海燕路；西侧为凤凰路，西南侧为9层明珠酒店，天然地基；北侧6米处为已建的扬名广场。该项目占地面积10000m2，建筑面积约100000m2，地下三层，地上13层，总高度近80m，框架剪力墙结构，桩基础为预应力管桩。本工程基坑开挖深度为17.2~19米，是目前珠海市最深基坑。二、基坑支护设计概况本基坑设计采用直立开挖，主体支护结构为桩锚加支撑支护，即钻孔灌注桩加预应力锚索，基坑角部采用钢筋砼支撑，其中钻孔桩桩径为1.2米，桩间距为1.4米，预应力锚索分为两种，上部砂层采用自进式预应力锚索，锚索长度一般为24m，每根锚（两索）设计抗拔力280KN；下部粘性土层中采用成孔预应力锚索，成孔直径为150mm，锚索长度为28~34米，设计抗拔力500~600KN；角部支撑系统采用钢筋砼梁加钢立柱支护，其中钢筋砼围檩截面为1200mm*700mm，支撑梁截面为800mm*700mm，立柱桩直径为0.8米。止水采用桩间二重管高压旋喷桩，旋喷桩桩径不小于600mm，桩端进入进入相对隔水层不小于1.5m，并且进入基坑开挖底面以下不小于2米。详见基坑支护设计平面图、基坑支护典型剖面图。二、基坑支护设计概况三、基坑支护工程施工本工程钻孔桩施工除局部遇花岗岩孤石改为冲孔桩施工工艺外，其余均为常规工艺施工。但钻孔桩施工对于本工程来讲定位要求非常严格，要求尽量做到零偏差，为后续止水工程施工创造有利条件。因此在钻孔桩施工前，将所有桩位除预留埋设护筒位置外的周边全部采用素砼硬化地面，以达到准确定位效果。其钻孔桩定位图如下:1、钻孔桩施工2、旋喷桩施工本工程采用二重管高压旋喷施工工艺，为确保基坑止水效果，在高压旋喷施工中，一定要严格控制两项重要施工指标，即注浆压力和提升速度。在旋喷桩施工前，先进行施工参数对比试验，试验采用了三组比较适当的施工参数进行试喷，待成桩后开挖出桩体，测量桩体直径，检验情况如下表：序号注浆压力（Mpa）提升数度（㎜/min）成桩桩径（㎜）126150500230100750333701000根据试验结果，决定采用第2序号参数作为施工控制参数。3、预应力锚索施工本场地基坑深度内有较厚透水性良好的中粗砂层，根据以往深基坑施工的经验，砂层锚索成孔难度大,很容易出现塌孔，锚索难于安放，其次，成孔后地下水从孔口涌出，携带泥砂使桩后土体形成空洞，进而地面下沉下陷，对于此种情况，上部砂层中，采用非成孔的自进式锚索取代成孔锚索；基坑下部粘性土采用传统成孔预应力锚索。3.1自进式预应力锚索施工自进式预应力锚索，无需钻进成孔，无需使用循环液。它利用钢管（φ48×3.0）端部制成锥形，沿钢管四周间隔一定距离开设注浆孔（自由段部位不开孔），钢绞线制作完成后将其固定于钢管端部，用振冲器将钢管及钢绞线一起振入易坍塌地层中，钢管不再拔出，清洗钢管内进入的泥砂后封堵钢管壁于防渗墙之间的间隙，然后在钢管内压浆，压浆采用灌浆压力及压浆量来控制，以保证锚索质量。其锚杆结构如下图：该工艺存在如下优缺点：1）虽材料成本中增加了钢管费用，但无需成孔，其机械和人工成本大大降低，综合施工成本降幅大。2）施工效率大大提高，同样的作业班组，施工速度是常规工艺的2倍以上。3）由于设备简单，可几十根锚索同时施工，大大缩短工期。4）无需进行泥浆护壁，对周边环境影响小。5）锚索与土体结合紧密，同样条件下锚索抗拔力相对较高。6）由于挤土施工阻力，锚索长度受到限制，且目前同一根锚索钢绞线未超过3束，因此锚索总抗拔力受到限制。3.2普通预应力锚索施工本工程成孔预应力锚索采用无锡产MDL-120D1型履带钻机替代一般的地质钻机成孔施工，该钻机使用全套管跟管钻进，清水循环，无需泥浆护壁，跟管至预定深度后，即在管内进行锚索安放，然后进行管内填充注浆，待管内浆体注满后，拔出套管，进行孔内填充注浆，待孔口溢出较浓水泥浆时...
