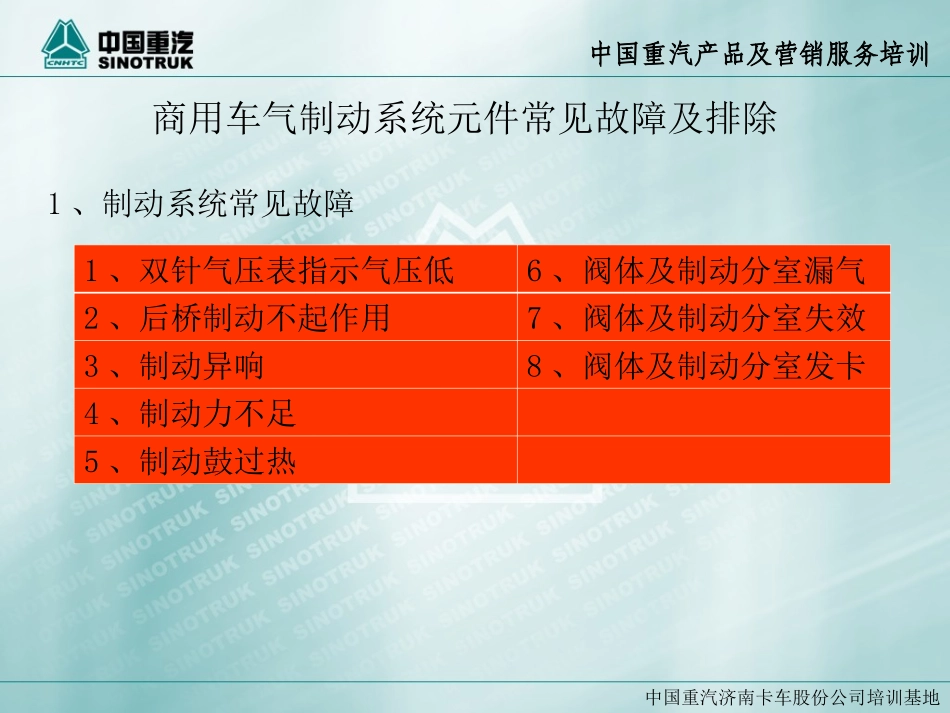

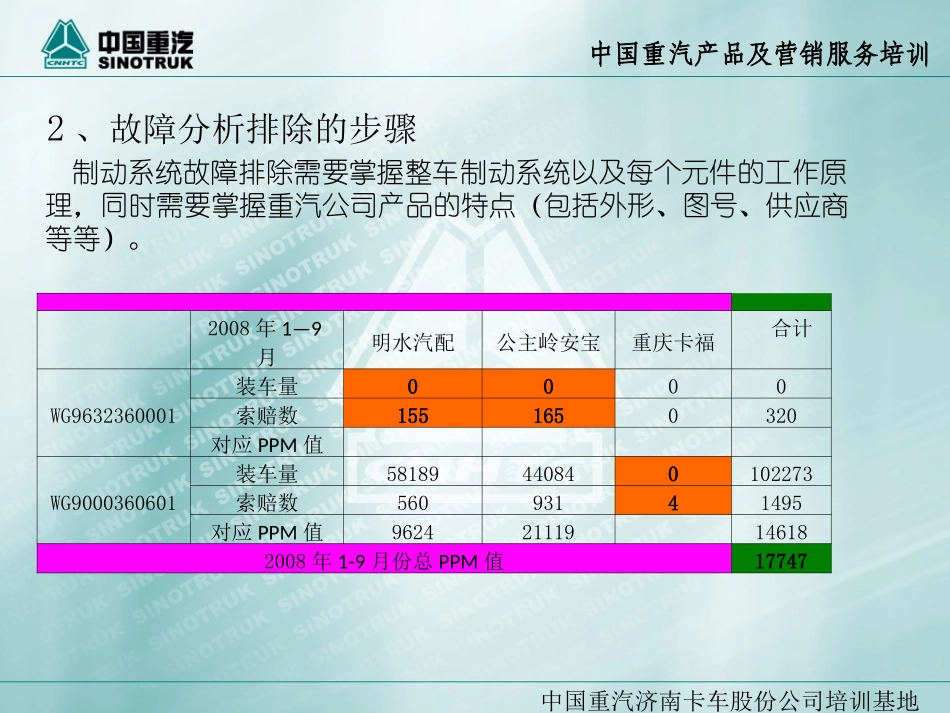

中国重汽产品及营销服务培训1、双针气压表指示气压低6、阀体及制动分室漏气2、后桥制动不起作用7、阀体及制动分室失效3、制动异响8、阀体及制动分室发卡4、制动力不足5、制动鼓过热1、制动系统常见故障商用车气制动系统元件常见故障及排除中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训2、故障分析排除的步骤制动系统故障排除需要掌握整车制动系统以及每个元件的工作原理，同时需要掌握重汽公司产品的特点（包括外形、图号、供应商等等）。2008年1—9月明水汽配公主岭安宝重庆卡福合计WG9632360001装车量0000索赔数1551650320对应PPM值WG9000360601装车量58189440840102273索赔数56093141495对应PPM值962421119146182008年1-9月份总PPM值17747中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训3、故障分析排除的步骤（a）、准备工作分析故障所在制动系统的回路并且简单画出该部分原理图准备所需要的工具（b）、检查充足制动回路气压，通过气压表、测试接头和储气筒上的放水阀检查制动回路的气压；操纵制动系统听有没有漏气点。中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训充气接头位于干燥器或储气筒上，用于连接外部测试仪表，以检测制动管路中压缩空气气压和制动反应时间。在充气接头上拧上充气软管，既可为轮胎充气，也可从外部气源给车辆制动系统充气。测试接头的使用测试接头的使用充气接头中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训行车制动和后桥制动的测试接头在整车故障分析中有非常重要的作用。中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训（c）、运用截断法判断故障点并排除故障截断法的核心是首先将故障发生的系统，以及与该系统关联元件找出，然后在系统的中间部位“拦腰截断”，通过实验的方法判断故障在哪一半边。然后，再在故障那半边系统内中间部位再“拦腰截断”，通过实验判断故障又在哪半边。这样每次可排除50%的原件，通过几次检查可迅速地将故障部位查到。查到故障部位之后再进行拆建修理，如此可达到事半功倍的效果。（d）、检查故障是否排除注意：组件拆卸前必须确认管路中没有压力。中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训（1）、双针气压表指示气压低首先查看各管路有无漏气，无漏气可拆卸空压机出气口，检查空压机工作情况。空压机不打气或气压低有以下几种原因：进气阀损坏或有异物关闭不严；排气阀片螺丝松动；空压机气缸垫冲掉，进、排气室相通；活塞环与缸体磨损严重、拉缸等；空压机驱动齿轮滑转，可逐项进行检查排除。其次检查调压阀调整压力是否过低或调压弹簧是否折断。最后查看四回路保护阀，其阀芯是否发卡，过气量小。通过检查可判断故障原因，排除故障。4、典型故障示例中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训（2）、主制动不起作用踩下主制动踏板，若中、后桥制动分室不动作，应首先检查气压是否正常，若气压正常可按方框图检查主制动管路。先拆卸主制动阀与载荷阀间的管路，踏制动踏板，出气口气压正常说明主制动阀无问题，然后用截断法可拆卸继动阀出气口；踏制动踏板天气压输出，故障在载荷阀与继动阀之间，然后拆开载荷阀出气口；踏制动踏板查看有无气压输出，即可判断故障在载荷阀还是在主继动阀。中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训（3）、松开手制动阀车辆仍不能起步系统气压正常，管路无漏气，松开手制动阀后车辆仍不能起步，可能是中、后桥车轮有“扒紧”现象。首先拆开主制动阀出气口，看有无气压输出，天气压输出表示主制动系统正常，然后拆开手制动阀出气口，查看有无气压输出，无气压故障在手制动阀。气压正常，故障在手制动继动阀与手制动分室之间，可拆卸手制动继动阀出气口，查看有无气压，可判断故障在继动阀还是手制动分室。中国重汽济南卡车股份公司培训基地中国重汽产品及营销服务培训（4）、手制动阀漏气故障分析（a）、卡车在行驶状态下，手制动阀手柄处于放松位置，手阀体进气口及出气口都有气，如果手制动阀的漏气点在排气口处，上下接体之间及手柄防尘罩...
