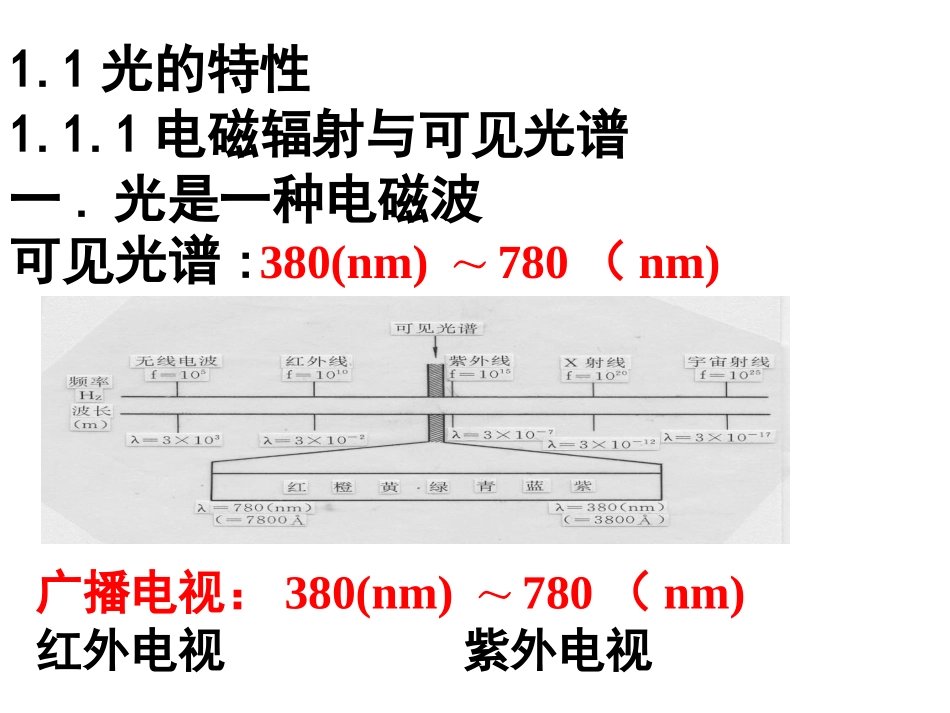

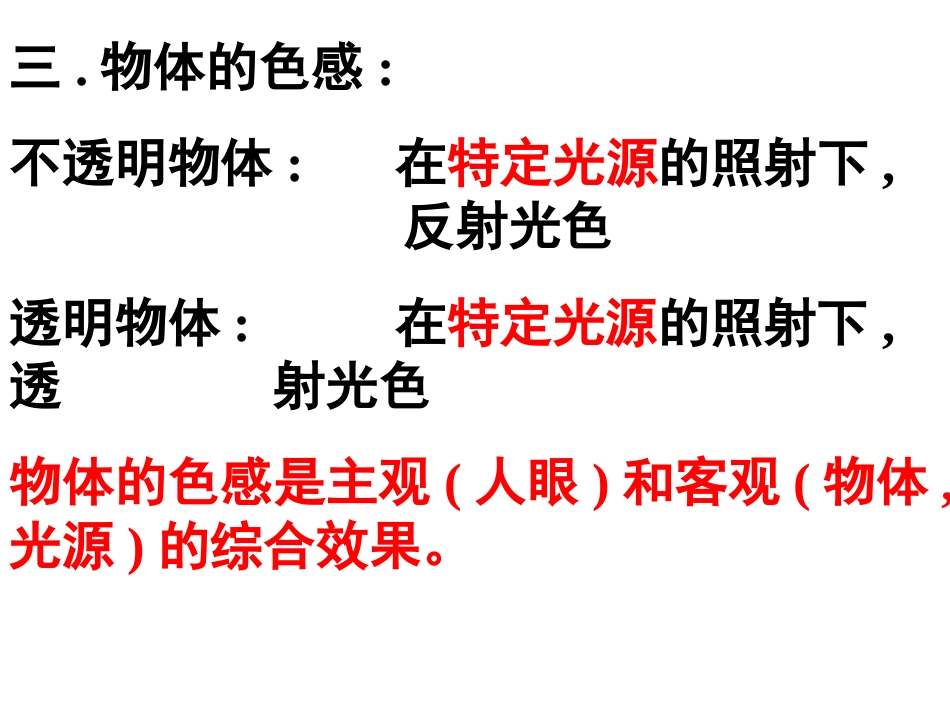

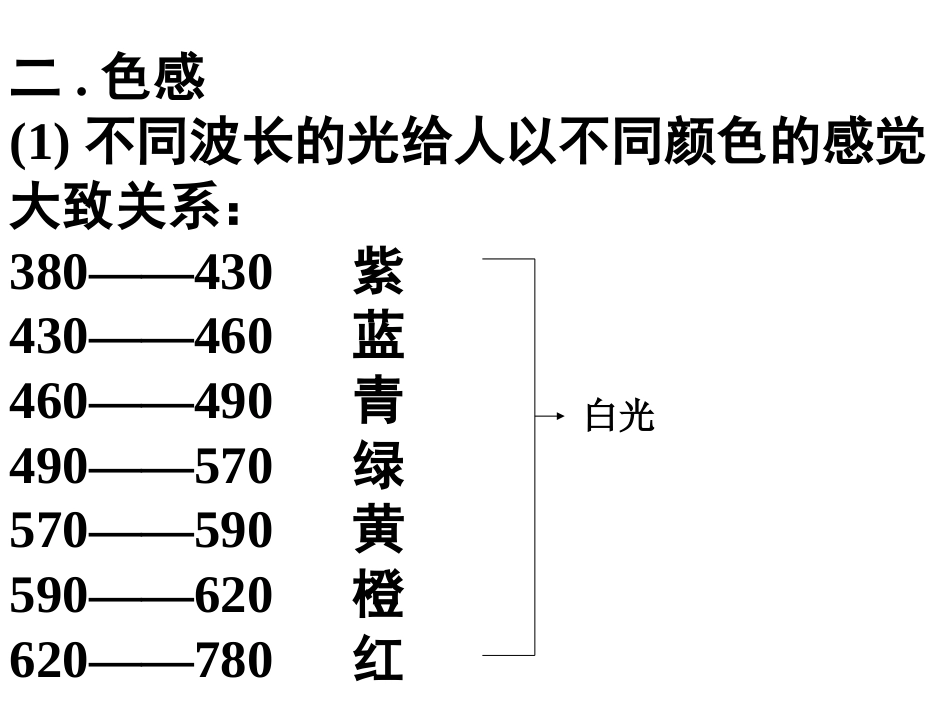

1.1光的特性1.1.1电磁辐射与可见光谱一.光是一种电磁波可见光谱:380(nm)～780（nm)广播电视：380(nm)～780（nm)红外电视紫外电视二.色感(1)不同波长的光给人以不同颜色的感觉大致关系：380——430紫430——460蓝460——490青490——570绿570——590黄590——620橙620——780红白光三.物体的色感:不透明物体:在特定光源的照射下,反射光色透明物体:在特定光源的照射下,透射光色物体的色感是主观(人眼)和客观(物体,光源)的综合效果。白炽灯日光灯相对光谱功率分布波长日光灯相对光谱功率分布示意图白炽灯、(相对功率波谱)1.1.2光源:一.光源（发光的物体）的种类:各种自然光源,各种人造光源.二.光源的光谱功率分布:光源幅射功率随波长的分布.(相对光谱功率分布）1.完全辐射体（绝对黑体）：吸收系数=1,加热时幅射连续光谱，且光谱分布只与温度有关。2.色温定义：当绝对黑体在某一特定的绝对温度下，其幅射的光谱与光源的光谱具有相同的特性，则绝对黑体的温度就定义为该光源的色温。3.相关色温定义：当绝对黑体在某一特定的绝对温度下，其幅射的光谱与光源的光谱具有相近的特性，则绝对黑体的温度就定义为该光源的相关。1.1.2光源:三.光源的色温:表征光源光谱分布的参量.四.标准光源和标准照明体(1)标准光源:A光源色温为2854K光色呈橙红色.C光源相关色温为6774K。E光源(E白)色温为5500K假想的等能白光四.标准照明体和标准光源(1)标准照明体:照明体:入射在物体上的一个特定的相对光谱功率分布。标准照明体A；色温为2854K。标准照明体C：相关色温为6774K，相当于白天自然光。称C白标准照明体D65：相关色温为6504K，相当于白天平均光。称D65白标准照明体D55：相关色温为5303K标准照明体D75：相关色温为7504K1.2.人眼的视觉特性1.2.1眼睛的构造1.2.2光的度量一.视觉的光谱光效率曲线二.光学的度量单位：1()()()()(555)(555)()()EEEKKVKV注：人眼的视觉光谱光效率曲线是设计摄像机光谱光效率曲线的依据。相对光谱光视效率曲线光谱光视效能光谱光视效率辐射功率一.视觉的光谱光视效率曲线二.光学的度量单位：1.光通量：按人眼光感觉来度量光的幅射功率780380()()()vKeVde为光源的幅射功率，当单位为“瓦”时，K=(683Lm/w)2.光强度：光源在单位立体角内发出的光通量。其单位为坎[德拉]，用cd表示。3。亮度：发光面的明亮程度。其单位为cd/m24。照度：被照射表面的光通量。其单位为勒[克斯]，用Lm/m2示。光敏细胞：杆壮细胞，灵敏度高，但不能颜色锥壮细胞，灵敏度底，但能感颜色红敏细胞：锥壮细胞绿敏细胞：蓝敏细胞：()()()VrVgVb1.2.3亮度,彩色与立体视觉一.明暗视觉二彩色视觉1.三敏细胞所感受光通量的比例决定光的色感。2.三敏细胞所感受光通量的总和决定光的亮感。780380780380780380()()()()()()RerGegBebVdVdVd::RGBRGB格拉斯曼定律彩色的三要素亮度（明度）：光的明亮程度，如白、灰等。色调：颜色的种类，如红、绿等。饱和度：（纯度）：颜色的深浅程度,如深红、浅红等。色调和饱和度统称色度。1.2.4眼睛的视觉范围与视亮度一.视觉范围视觉范围是指人眼所能感觉到的亮度范围。约从百分之几cd/m2_______几百万cd/m2（cd/m2：坎德拉/平方米亮度单位）环境平均亮度为1000cd/m2：Lmax/Lmin=1000/1环境平均亮度为30cd/m2：Lmax/Lmin=10/1对比度：C=Lmax/Lmin1.2.4眼睛的视觉范围与视亮度二.视亮度（人眼的亮度感觉，主观亮度）几点重要的结论：（1）人眼察觉亮度变化的能力是有限的。（2）视亮度（主观亮度）和亮度（主观亮度）的对数成正比。（3）人眼的亮、暗感觉是相对的。（4）视觉掩盖效应。0SKLgLk（韦勃—费赫涅耳定侓）A点客观亮度对处于环境亮度为A的人来说，为灰。对处于环境亮度为B的人来说，为黑。对处于环境亮度为C的人来说，为白。人眼的亮暗感觉是相对的。△L1△L2L1L2保持亮度差不变结论：1。亮度有宊变的区域，存在遮盖效应2。越靠进亮度有宊变的区域，遮盖效应越强3。亮度变化越剧烈，遮盖效应越强一。黑白细节的分辨率定义：人眼对景物细节的分辨...
