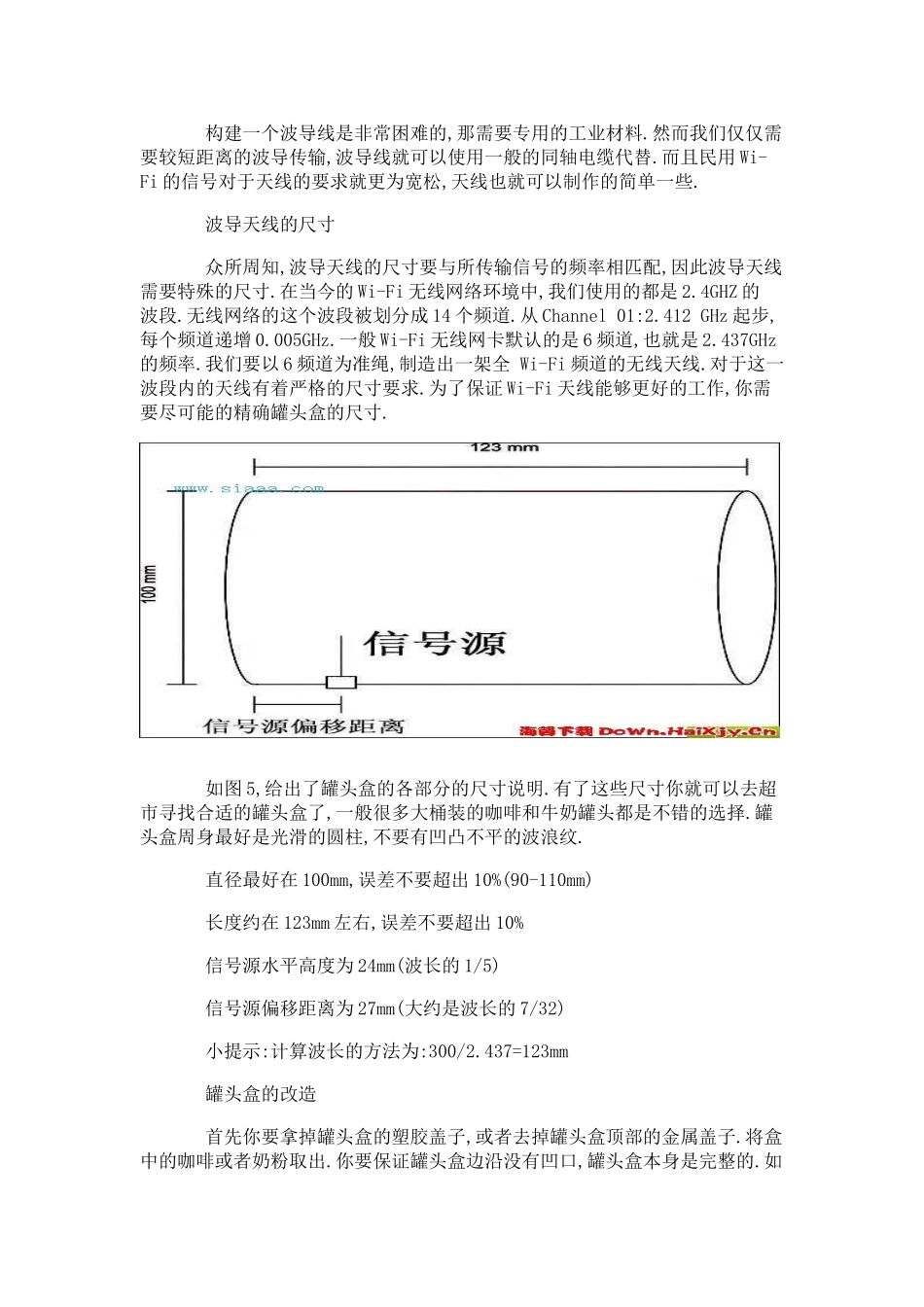

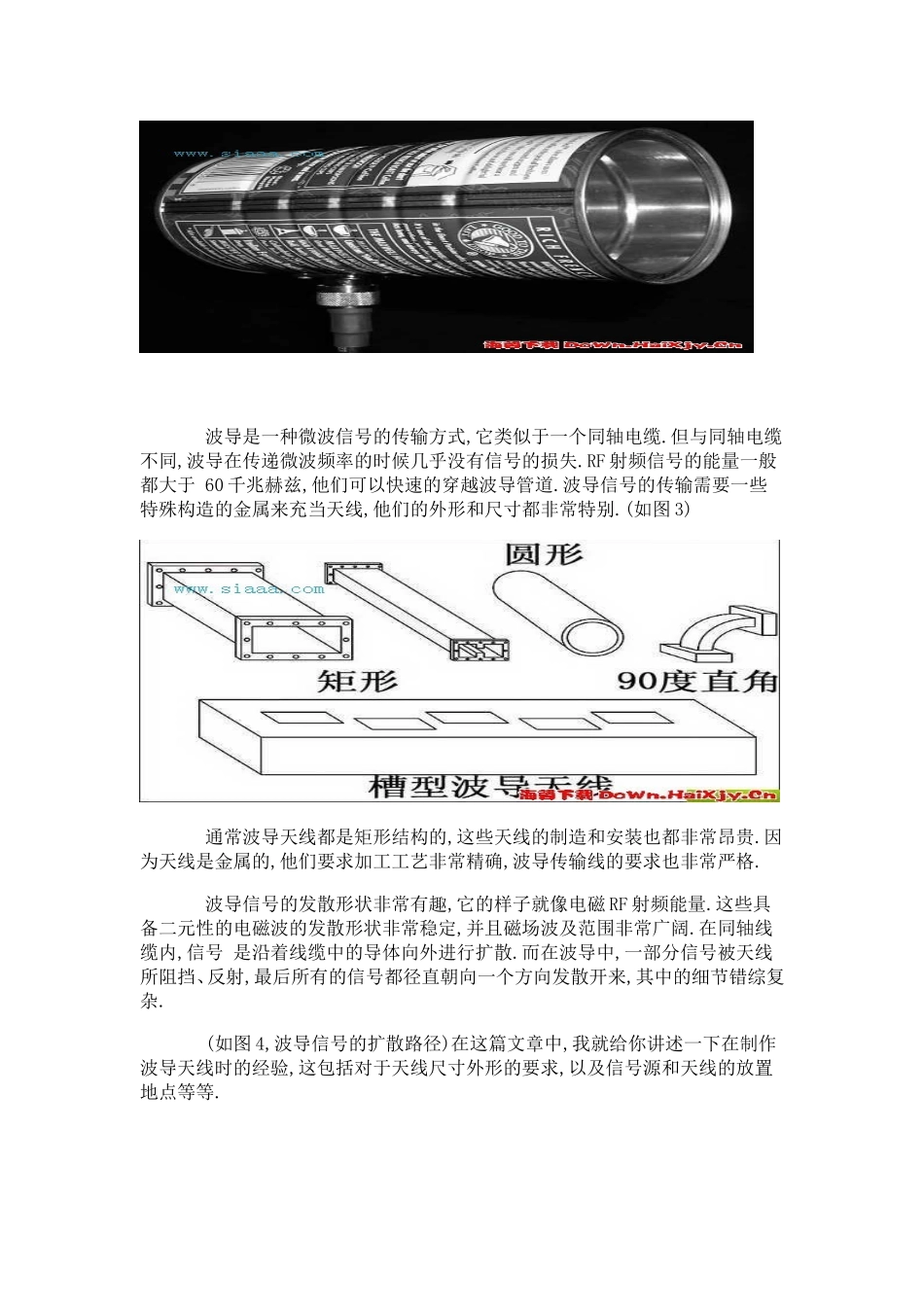

大功率WiFi天线大功率WiFi天线锤子一把钻头一把电烙铁和焊锡一小块铜片天线的类型基本上家用Wi-Fi信号增强天线共有两种类型,一种是普林格尔状天线,另一种是罐状天线.这两种天线都可以朝一个方向增大信号的强度,但是他们增大信号的原理则完全不同.在市场上所卖的信号增强天线大多数都是基于普林格尔状天线结构,它算是一种引向反射天线,它通常由多级天线组成.引向反射天线通常使用在频率单一的信号环境中.当信号在层叠的环状金属内不断的反射时就能增大信号的强度,并且信号反射的方向也将相当集中.普林格尔天线外形有点类似动画片里外星人的激光枪,它仅仅是在一根金属线上套上了几个反射信号的金属圆环.如图1,这就是一个普林格尔桶状天线的内部结构.主体部分就是中间的那根粗粗的天线,其他是遍布在天线上的金属环.这些金属环可以让信号在内部多次反射,从而增大信号的强度.所有的这些部件都要按照天线的摆放位置来设计,只有当摆放位置正确的时候,天线才能发挥出它最大的效能.如果说普林格尔天线仅仅是一个加了装饰的金属线,那么罐状天线则更像是一个胖墩墩的罐头盒.确切的说罐状天线属于一种波导天线.如图2,这种罐头盒天线的尺寸小巧,电导率高,可以适应各种无线电频率信号.而且它的摆放位置也不是十分严格.这种天线的外形和尺寸都可以自己制定.信号的覆盖范围也非常广.小知识:波导,不是咱们平时用的那个手机牌子而是一种射频信号(RF射频)的传输通路.一般的低频信号可以使用铜线作为天线,例如你汽车上的无线电.而高频的RF射频信号有时就采用这种波导的方式传送高能量,高频率的信号.在军事雷达领域通常就使用的是这种波导传送的方式.了解波导波导是一种微波信号的传输方式,它类似于一个同轴电缆.但与同轴电缆不同,波导在传递微波频率的时候几乎没有信号的损失.RF射频信号的能量一般都大于60千兆赫兹,他们可以快速的穿越波导管道.波导信号的传输需要一些特殊构造的金属来充当天线,他们的外形和尺寸都非常特别.(如图3)通常波导天线都是矩形结构的,这些天线的制造和安装也都非常昂贵.因为天线是金属的,他们要求加工工艺非常精确,波导传输线的要求也非常严格.波导信号的发散形状非常有趣,它的样子就像电磁RF射频能量.这些具备二元性的电磁波的发散形状非常稳定,并且磁场波及范围非常广阔.在同轴线缆内,信号是沿着线缆中的导体向外进行扩散.而在波导中,一部分信号被天线所阻挡、反射,最后所有的信号都径直朝向一个方向发散开来,其中的细节错综复杂.(如图4,波导信号的扩散路径)在这篇文章中,我就给你讲述一下在制作波导天线时的经验,这包括对于天线尺寸外形的要求,以及信号源和天线的放置地点等等.构建一个波导线是非常困难的,那需要专用的工业材料.然而我们仅仅需要较短距离的波导传输,波导线就可以使用一般的同轴电缆代替.而且民用Wi-Fi的信号对于天线的要求就更为宽松,天线也就可以制作的简单一些.波导天线的尺寸众所周知,波导天线的尺寸要与所传输信号的频率相匹配,因此波导天线需要特殊的尺寸.在当今的Wi-Fi无线网络环境中,我们使用的都是2.4GHZ的波段.无线网络的这个波段被划分成14个频道.从Channel01:2.412GHz起步,每个频道递增0.005GHz.一般Wi-Fi无线网卡默认的是6频道,也就是2.437GHz的频率.我们要以6频道为准绳,制造出一架全Wi-Fi频道的无线天线.对于这一波段内的天线有着严格的尺寸要求.为了保证Wi-Fi天线能够更好的工作,你需要尽可能的精确罐头盒的尺寸.如图5,给出了罐头盒的各部分的尺寸说明.有了这些尺寸你就可以去超市寻找合适的罐头盒了,一般很多大桶装的咖啡和牛奶罐头都是不错的选择.罐头盒周身最好是光滑的圆柱,不要有凹凸不平的波浪纹.直径最好在100mm,误差不要超出10%(90-110mm)长度约在123mm左右,误差不要超出10%信号源水平高度为24mm(波长的1/5)信号源偏移距离为27mm(大约是波长的7/32)小提示:计算波长的方法为:300/2.437=123mm罐头盒的改造首先你要拿掉罐头盒的塑胶盖子,或者去掉罐头盒顶部的金属盖子.将盒中的咖啡或者奶粉取出.你要保证罐头盒边沿没有凹口,罐头盒本身是完整的.如果有凹口你要尽量将凹口去除,保持罐头盒边沿的平滑.虽然咖啡和奶粉末对我们的信号影响...
