折弯未注公差图示VIP免费

折弯未注公差图示_第1页
1/6
折弯未注公差图示_第2页
2/6
折弯未注公差图示_第3页
3/6

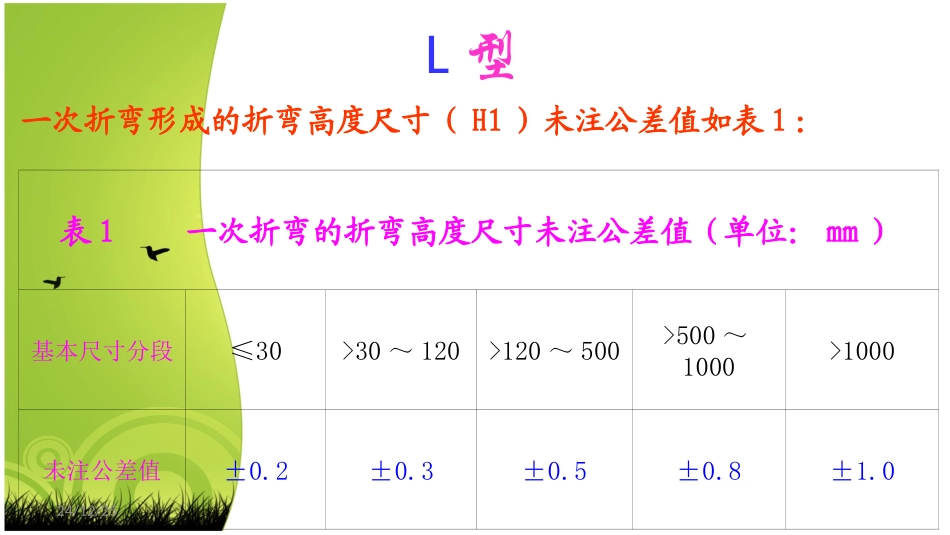

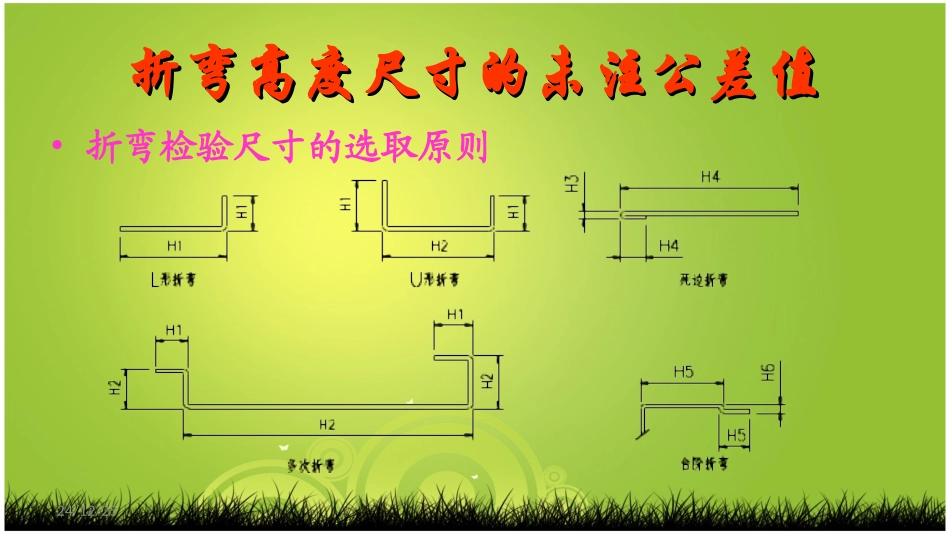

24/12/25钣金件尺寸未注公差的检验钣金件尺寸未注公差的检验折弯尺寸未注公差值折弯尺寸未注公差值20132013年元月年元月3131日日24/12/25折弯高度尺寸的未注公差值折弯高度尺寸的未注公差值•折弯检验尺寸的选取原则24/12/25L型一次折弯形成的折弯高度尺寸(H1)未注公差值如表1:表1一次折弯的折弯高度尺寸未注公差值(单位:mm)基本尺寸分段≤30>30~120>120~500>500~1000>1000未注公差值±0.2±0.3±0.5±0.8±1.024/12/25压死边及压台阶压死边及压台阶压死边的折弯尺寸的未注公差值如图,尺寸H3的未注公差值为(+0.5~0),尺寸H4未注公差值为±1。压台阶的折弯高度尺寸的未注公差值如图,尺寸H5的未注公差值按表2查询,尺寸H6的未注公差为(+0.3~0)。24/12/25U型及其它折弯多次及其它折弯形成的折弯高度尺寸(H2)未注公差值如表2:表2多次折弯形成的折弯高度尺寸未注公差值(单位:mm)基本尺寸分段≤30>30~120>120~500>500~1000>1000未注公差值±0.3±0.4±0.6±1±1.524/12/25谢谢观赏钣金品质
