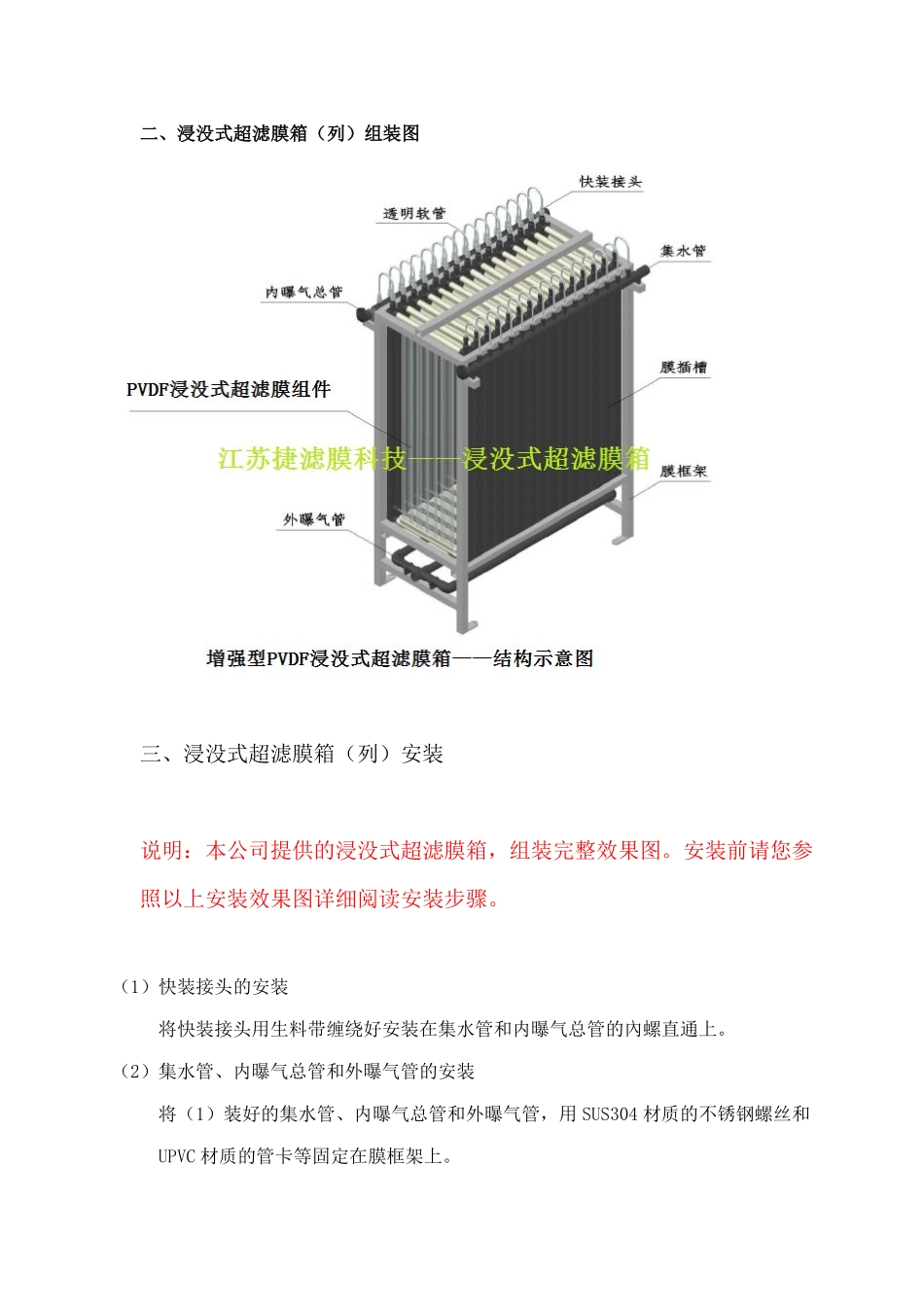

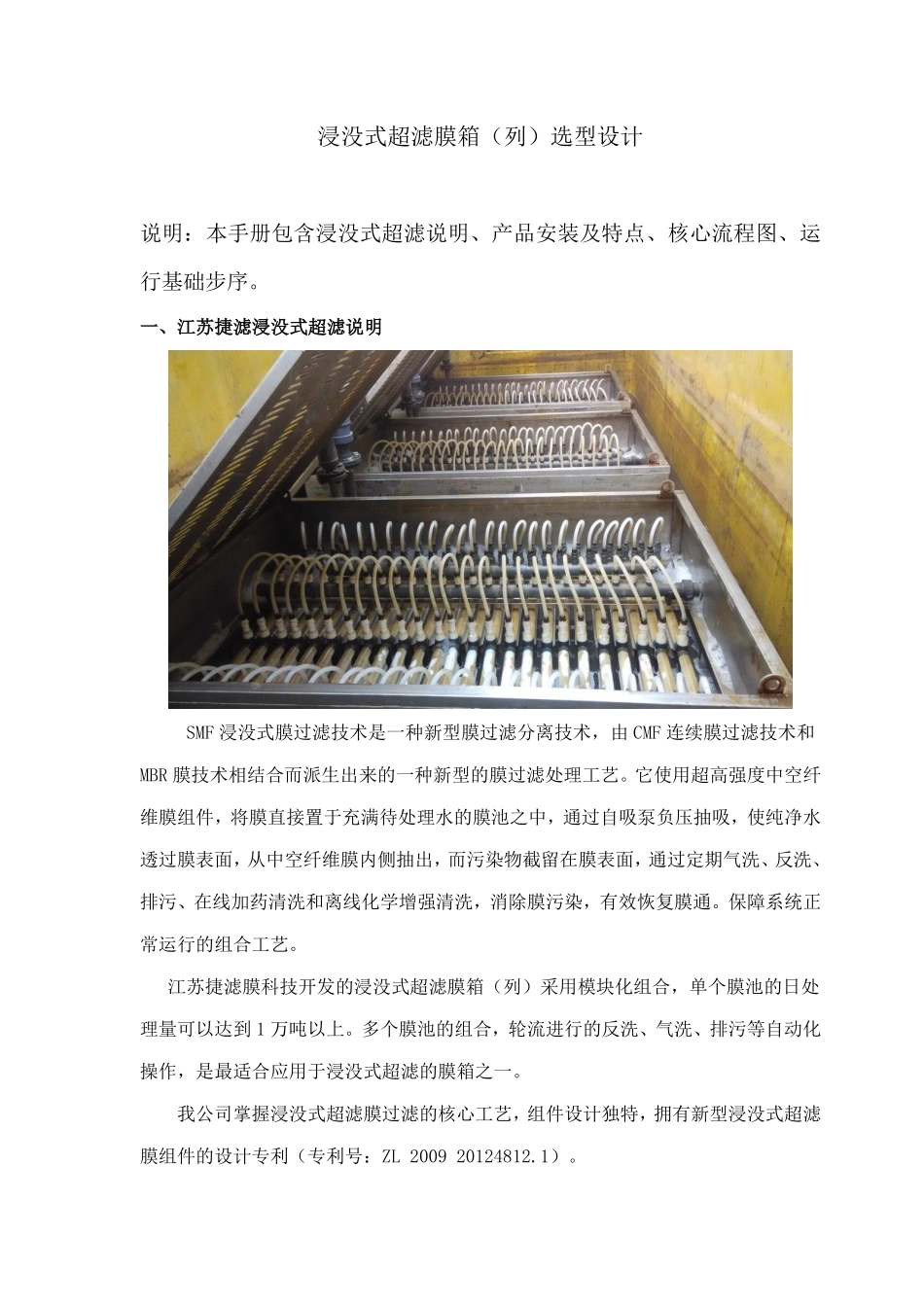

浸没式超滤膜箱（列）选型设计说明：本手册包含浸没式超滤说明、产品安装及特点、核心流程图、运行基础步序。一、江苏捷滤浸没式超滤说明SMF浸没式膜过滤技术是一种新型膜过滤分离技术，由CMF连续膜过滤技术和MBR膜技术相结合而派生出来的一种新型的膜过滤处理工艺。它使用超高强度中空纤维膜组件，将膜直接置于充满待处理水的膜池之中，通过自吸泵负压抽吸，使纯净水透过膜表面，从中空纤维膜内侧抽出，而污染物截留在膜表面，通过定期气洗、反洗、排污、在线加药清洗和离线化学增强清洗，消除膜污染，有效恢复膜通。保障系统正常运行的组合工艺。江苏捷滤膜科技开发的浸没式超滤膜箱（列）采用模块化组合，单个膜池的日处理量可以达到1万吨以上。多个膜池的组合，轮流进行的反洗、气洗、排污等自动化操作，是最适合应用于浸没式超滤的膜箱之一。我公司掌握浸没式超滤膜过滤的核心工艺，组件设计独特，拥有新型浸没式超滤膜组件的设计专利（专利号：ZL200920124812.1）。二、浸没式超滤膜箱（列）组装图三、浸没式超滤膜箱（列）安装说明：本公司提供的浸没式超滤膜箱，组装完整效果图。安装前请您参照以上安装效果图详细阅读安装步骤。（1）快装接头的安装将快装接头用生料带缠绕好安装在集水管和内曝气总管的內螺直通上。（2）集水管、内曝气总管和外曝气管的安装将（1）装好的集水管、内曝气总管和外曝气管，用SUS304材质的不锈钢螺丝和UPVC材质的管卡等固定在膜框架上。（3）膜框架的安装将膜框架用SUS304材质的不锈钢膨胀螺丝固定在膜池内。（4）集水管、内曝气总管和外曝气管与浸没式超滤膜堆相应预留接口的连接将集水管、内曝气总管和外曝气管与浸没式超滤膜堆相应预留接口，用管阀件连接好。（5）加注清水往膜池内加注清水（一般为自来水）至膜框架顶部下0.2米处。（6）增强型聚偏氟乙烯中空纤维帘式膜组件的安装将增强型聚偏氟乙烯中空纤维帘式膜组件安装在膜插槽里。（7）压杆的安装将压杆用SUS304不锈钢材质的螺栓固定在膜框架上。（8）透明软管的安装将透明软管安装在集水管（接灰色出水口）和内曝气总管（接白色进气口）接口相对应的快装接头接上。（9）浸没式超滤膜与配套设备的连接。将集水管连接至自吸泵（如有反洗系统、加药系统，还需和反洗泵、加药泵连接），内曝气总管和外曝气管连接风机（应分别装有调节阀）。注意！集水管、内曝气总管和外曝气管与浸没式超滤膜组件相应预留接口连接时应有各自的调节阀和仪表以方便后续的调试、运行、检修和离线化学清洗等。注意！增强型聚偏氟乙烯中空纤维帘式膜组件（浸没式超滤膜片）在安装好后，必须长期保持湿润状态，以避免膜变干燥，造成不可逆的损伤。四、浸没式超滤膜箱特点江苏捷滤膜科技开发的浸没式超滤膜，不仅具有常规PVDF膜的特点，而且对比于常规PVDF中空纤维膜，增强型浸没式超滤膜（可订制圆柱式）还具有4大更突出的优点：1、超高强度增强型PVDF中空纤维膜，材质为PVDF合金膜+编织管，很好的解决了普通PVDF中空纤维膜在使用过程中膜丝断裂的问题。其号称“永不断丝的膜”，此外，由于研发的涂膜液与编织管有很好的相容性，结合加入的特种纳米材料和粘结剂，很好的克服了实际应用中膜皮层容易脱落的缺陷。2、更大的水通量普通PVDF中空纤维膜为内外致密的双皮层结构，增强型PVDF中空膜由于内层直接粘附在编织管上，因此只有致密的外皮层结构——单皮层结构，因此其水通过阻力更小，通过效率更高，同等条件下，单位膜面积，具有更大的水通量。3、更好的抗污染性江苏捷滤开发生产的PVDF浸没式超滤膜具有永久亲水性，同时，采用独特的专利设计——内曝气设计（不仅膜架上设有曝气管，而且每一帘膜片中也设有曝气）。此设计增强了膜丝的抖动和气水对膜丝表面的擦洗，大大提高了膜组件的抗污染性，使得超滤系统长期稳定出水得到保障。4、更长的使用寿命由于PVDF分子结构规整性较高，高分子链排列紧密，具有很强的抗氧化性跟耐化学腐蚀性，结合高强度与不断丝的特点，增强型PVDF中空纤维膜较普通型，使用寿命长很多。四、浸没式超滤膜系统核心工艺（说明：配套产水泵、罗茨鼓风机、反洗泵、加药泵、排污泵、化学...
