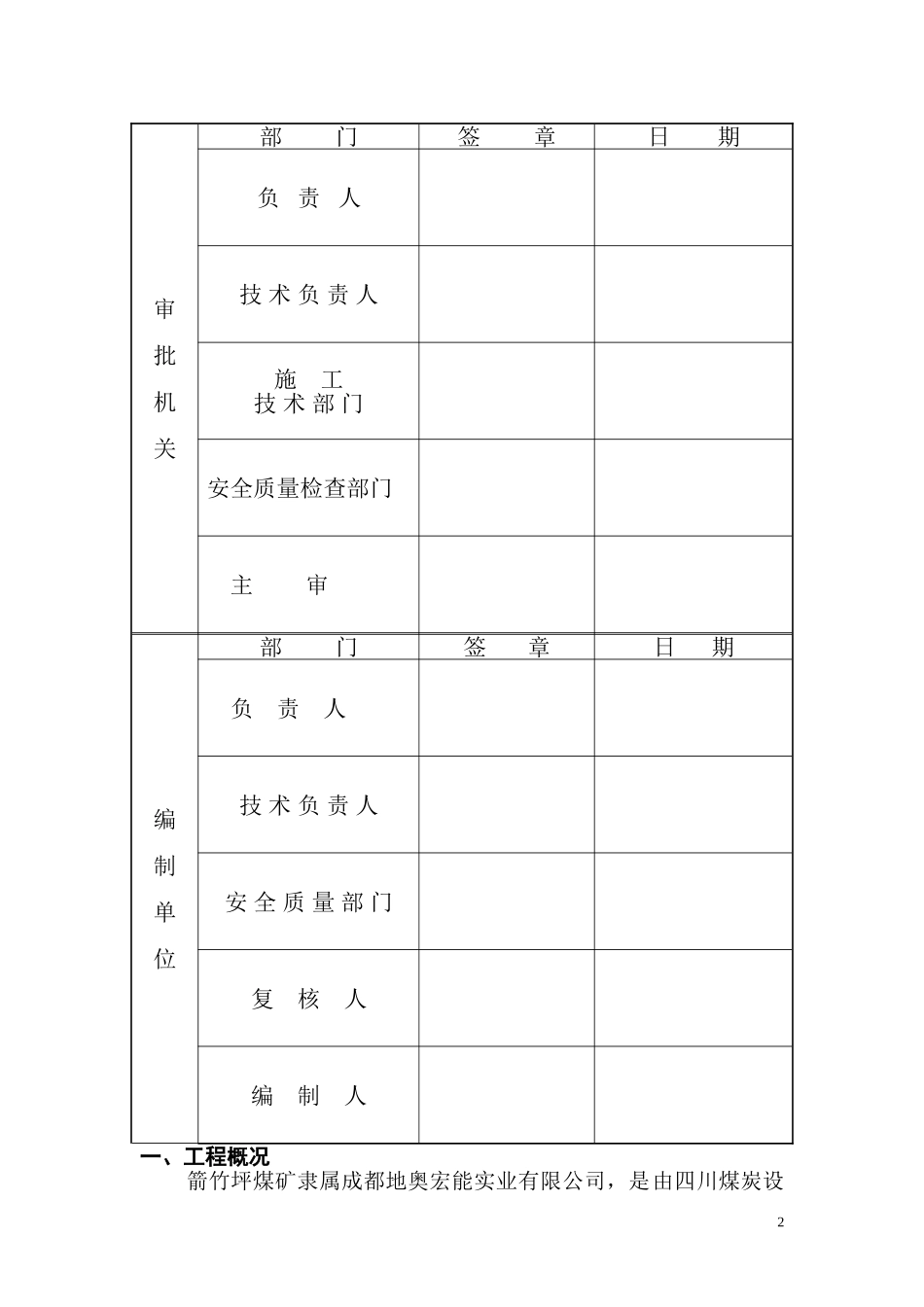

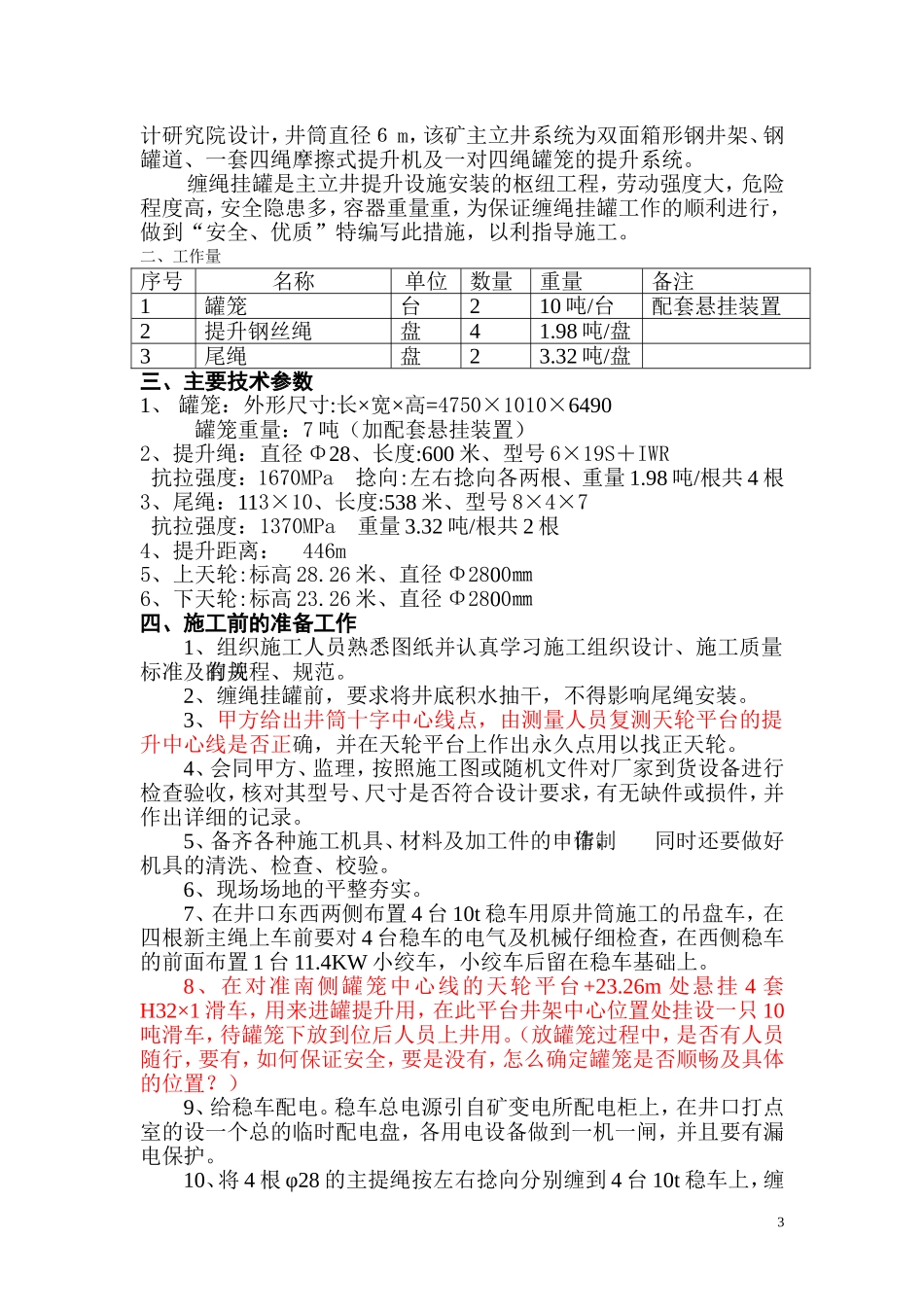

施工技术组织设计（措施）单项工程名称：宏能实业有限箭竹坪煤矿单位工程名称：主立井缠绳挂罐施工项目部：____十七项目部______编号：__________________中煤三建机电安装工程处二O一二年十二月1审批机关部门签章日期负责人技术负责人施工技术部门安全质量检查部门主审编制单位部门签章日期负责人技术负责人安全质量部门复核人编制人一、工程概况箭竹坪煤矿隶属成都地奥宏能实业有限公司，是由四川煤炭设2计研究院设计，井筒直径６m，该矿主立井系统为双面箱形钢井架、钢罐道、一套四绳摩擦式提升机及一对四绳罐笼的提升系统。缠绳挂罐是主立井提升设施安装的枢纽工程，劳动强度大，危险程度高，安全隐患多，容器重量重，为保证缠绳挂罐工作的顺利进行，做到“安全、优质”特编写此措施，以利指导施工。二、工作量序号名称单位数量重量备注1罐笼台210吨/台配套悬挂装置2提升钢丝绳盘41.98吨/盘3尾绳盘23.32吨/盘三、主要技术参数1、罐笼：外形尺寸:长×宽×高=4750×1010×6490罐笼重量：7吨（加配套悬挂装置）2、提升绳：直径Φ28、长度:600米、型号6×19S＋IWR抗拉强度：1670MPa捻向:左右捻向各两根、重量1.98吨/根共4根3、尾绳：113×10、长度:538米、型号8×4×7抗拉强度：1370MPa重量3.32吨/根共2根4、提升距离：446m5、上天轮:标高28.26米、直径Φ2800㎜6、下天轮:标高23.26米、直径Φ2800㎜四、施工前的准备工作1、组织施工人员熟悉图纸并认真学习施工组织设计、施工质量标准及有关的规程、规范。2、缠绳挂罐前，要求将井底积水抽干，不得影响尾绳安装。3、甲方给出井筒十字中心线点，由测量人员复测天轮平台的提升中心线是否正确，并在天轮平台上作出永久点用以找正天轮。4、会同甲方、监理，按照施工图或随机文件对厂家到货设备进行检查验收，核对其型号、尺寸是否符合设计要求，有无缺件或损件，并作出详细的记录。5、备齐各种施工机具、材料及加工件的申请制作，同时还要做好机具的清洗、检查、校验。6、现场场地的平整夯实。7、在井口东西两侧布置4台10t稳车用原井筒施工的吊盘车，在四根新主绳上车前要对4台稳车的电气及机械仔细检查，在西侧稳车的前面布置1台11.4KW小绞车，小绞车后留在稳车基础上。8、在对准南侧罐笼中心线的天轮平台+23.26m处悬挂4套H32×1滑车，用来进罐提升用，在此平台井架中心位置处挂设一只10吨滑车，待罐笼下放到位后人员上井用。（放罐笼过程中，是否有人员随行，要有，如何保证安全，要是没有，怎么确定罐笼是否顺畅及具体的位置？）9、给稳车配电。稳车总电源引自矿变电所配电柜上，在井口打点室的设一个总的临时配电盘，各用电设备做到一机一闸，并且要有漏电保护。10、将4根φ28的主提绳按左右捻向分别缠到4台10t稳车上，缠3绳时每隔两层加垫一层3mm铁皮，以防下放新绳及罐笼时咬绳。11、将罐笼运至井口北侧空地摆放好，按施工图焊接滚轮罐耳底座。12、根据井筒罐道的尺寸，制作一个尾绳下放的引力滑架。（滑架加工图见附图）。13、根据井上、下金属支持结构梁南北、东西方向的开档，截取井上、下蹬罐用的工字钢及井口锁绳用工字钢梁、尾绳导向用钢管等。14、将2根扁尾绳分别缠到2台10t稳车上，尾绳下放前将尾绳悬挂装置与尾绳头卡接好，从尾绳桃形环的轴中往下600mm即为第一副板卡的中，共卡5副板卡，每相邻板卡间距为300mm，施工时用风动扳手打紧。15、加工好下放尾绳的龙门钢架(见附图)15、各稳车、井口、绞车房、井架天轮平台等接通通讯及临时照明等。五、施工方案根据目前现场实际条件，本次施工要在井筒套架底梁安装完成后，利用原井筒装备施工东西四部吊盘车把罐笼（南侧）及四根首绳下松到下井口套架下梁处用工字钢蹬好，接着在井口大板梁侧用锁绳器把四根φ28主绳锁住后，将四根钢丝绳从滚筒及上、下天轮翻好连接好悬挂装置后，用25吨吊车把罐笼（北侧）提放到井口大板梁上方与四根提升钢丝绳连接。尾绳安装利用下放提升绳的其中两台稳车缠上平衡绳并检查、校验，加工平衡绳引力滑架，尾绳下放，绳头经过分绳梁与罐笼连接，地面卡固平衡绳，将稳车上的平衡绳倒出，算出截绳长度，将尾绳卡固。1、罐笼及主绳安装罐笼到货后，...
