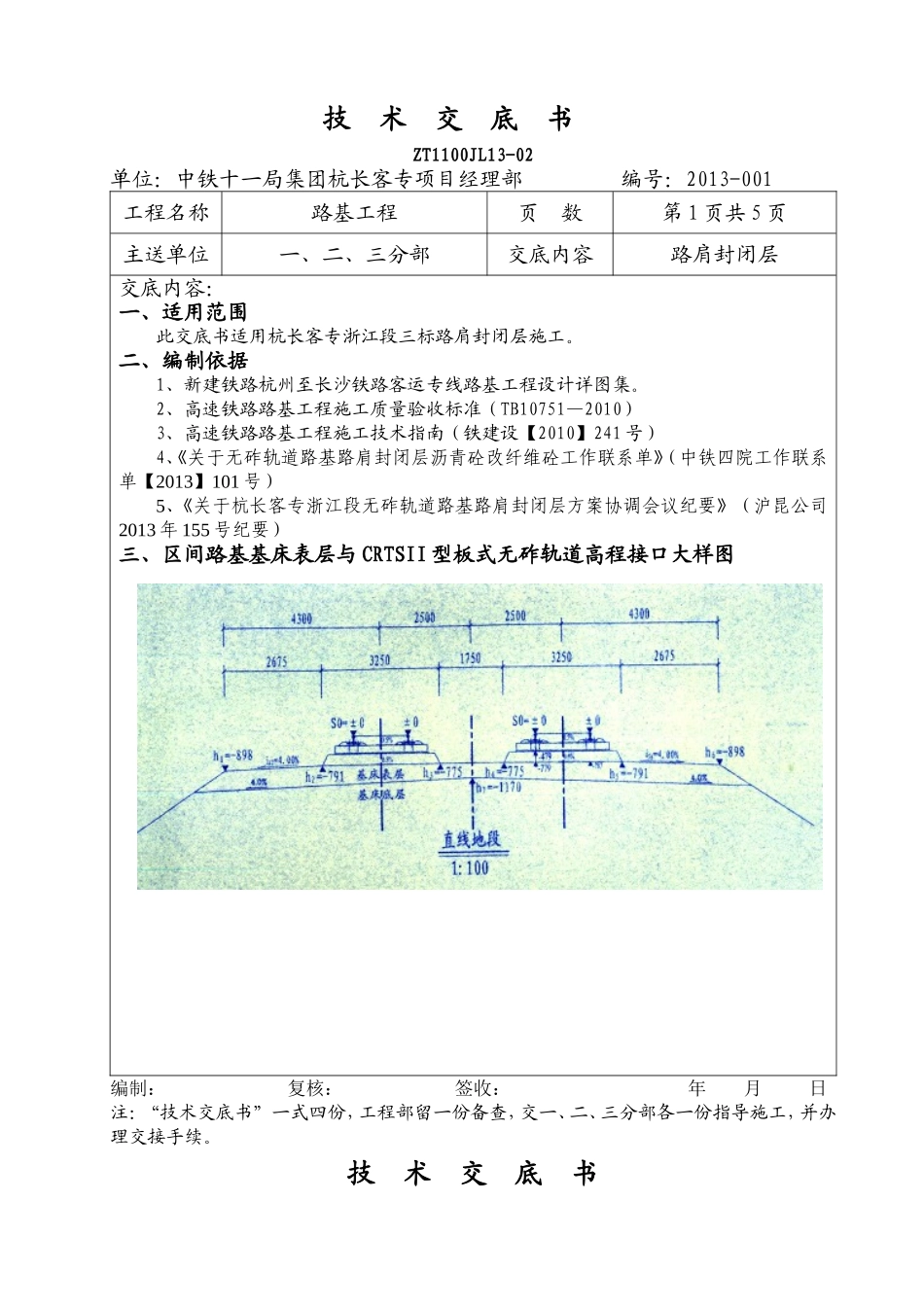

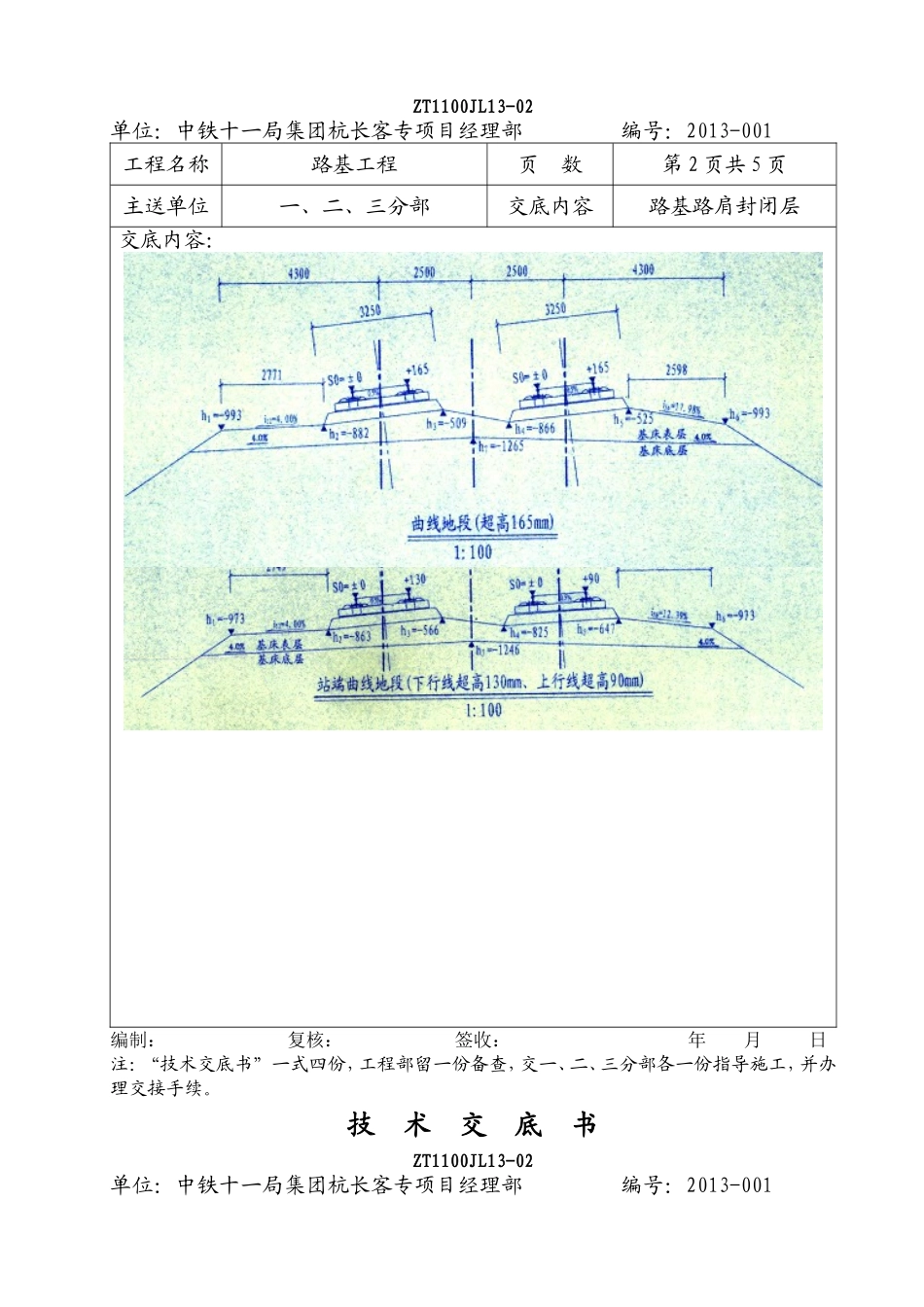

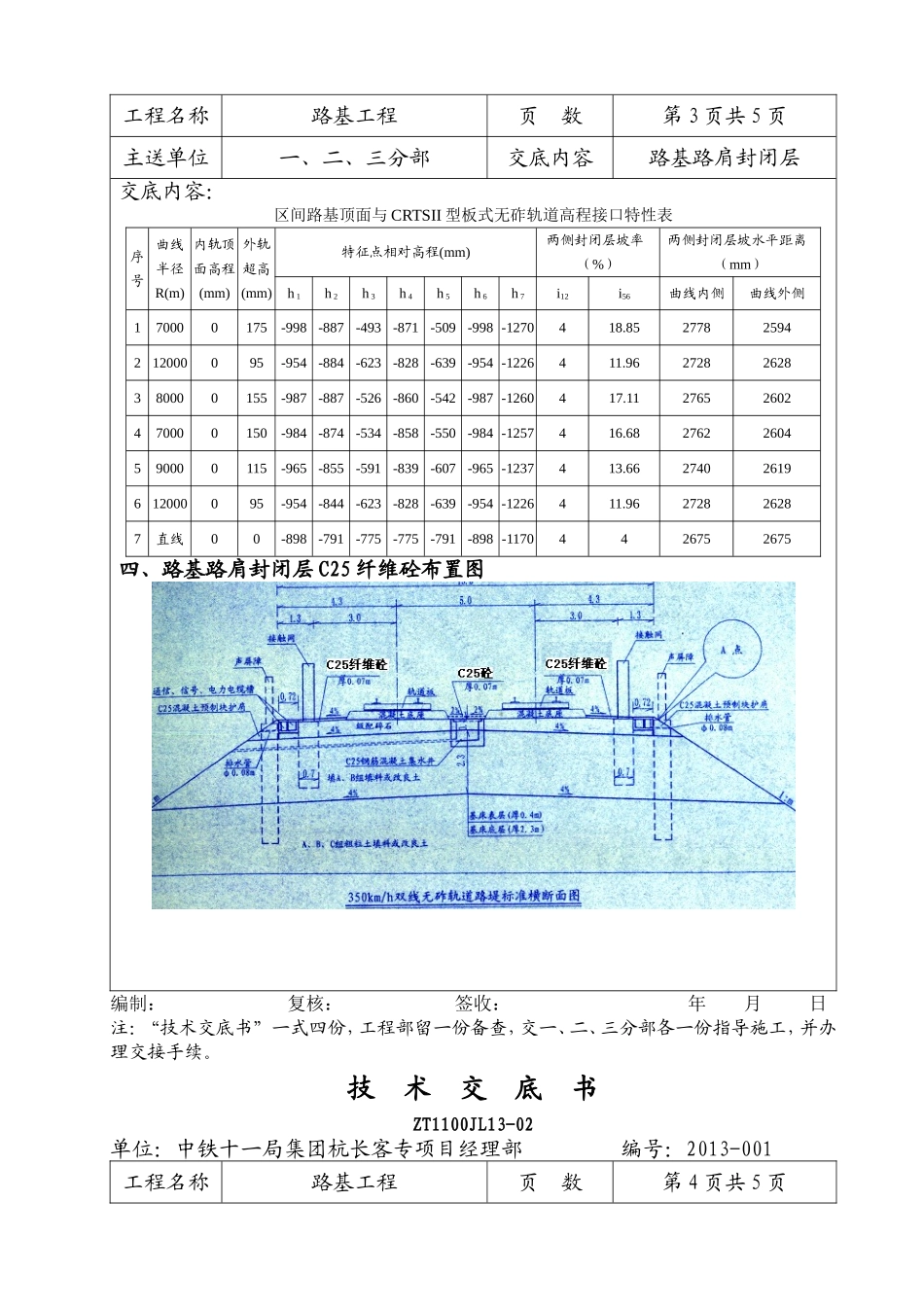

技术交底书ZT1100JL13-02单位：中铁十一局集团杭长客专项目经理部编号：2013-001工程名称路基工程页数第1页共5页主送单位一、二、三分部交底内容路肩封闭层交底内容：一、适用范围此交底书适用杭长客专浙江段三标路肩封闭层施工。二、编制依据1、新建铁路杭州至长沙铁路客运专线路基工程设计详图集。2、高速铁路路基工程施工质量验收标准（TB10751—2010）3、高速铁路路基工程施工技术指南（铁建设【2010】241号）4、《关于无砟轨道路基路肩封闭层沥青砼改纤维砼工作联系单》（中铁四院工作联系单【2013】101号）5、《关于杭长客专浙江段无砟轨道路基路肩封闭层方案协调会议纪要》（沪昆公司2013年155号纪要）三、区间路基基床表层与CRTSII型板式无砟轨道高程接口大样图编制：复核：签收：年月日注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。技术交底书ZT1100JL13-02单位：中铁十一局集团杭长客专项目经理部编号：2013-001工程名称路基工程页数第2页共5页主送单位一、二、三分部交底内容路基路肩封闭层交底内容：CRTSII型板式无砟轨道路基段超高设置原则：1）轨道结构高度（内轨轨顶中心至支承层底面的垂直高度）：779mm。2）曲线超高在路基基床表层设置。区间路基顶面与CRTSII型板式无砟轨道高程接口特性如下表：编制：复核：签收：年月日注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。技术交底书ZT1100JL13-02单位：中铁十一局集团杭长客专项目经理部编号：2013-001工程名称路基工程页数第3页共5页主送单位一、二、三分部交底内容路基路肩封闭层交底内容：区间路基顶面与CRTSII型板式无砟轨道高程接口特性表序号曲线半径R(m)内轨顶面高程(mm)外轨超高(mm)特征点相对高程(mm)两侧封闭层坡率（%）两侧封闭层坡水平距离（mm）h1h2h3h4h5h6h7i12i56曲线内侧曲线外侧170000175-998-887-493-871-509-998-1270418.8527782594212000095-954-884-623-828-639-954-1226411.9627282628380000155-987-887-526-860-542-987-1260417.1127652602470000150-984-874-534-858-550-984-1257416.6827622604590000115-965-855-591-839-607-965-1237413.6627402619612000095-954-844-623-828-639-954-1226411.96272826287直线00-898-791-775-775-791-898-11704426752675四、路基路肩封闭层C25纤维砼布置图编制：复核：签收：年月日注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。技术交底书ZT1100JL13-02单位：中铁十一局集团杭长客专项目经理部编号：2013-001工程名称路基工程页数第4页共5页主送单位一、二、三分部交底内容路基路肩封闭层交底内容：五、路肩封闭层施工控制要点1、无砟轨道路基路肩封闭层统一采用C25聚丙烯晴纤维砼，厚度为7cm，顶面高出两侧电缆槽顶面2.5cm（RPC盖板安装后，与RPC盖板顶面平齐）。2、轨道板初铺完成后，及时清理路肩上的杂物或多于的填料，并对于松软或标高不足的部分，采用小型夯机夯填至设计标高。3、路肩封闭层施工前，应严格检查路基路肩填筑质量，包括宽度、压实度、标高、平整度及纵横向坡度等，检查合格后方可进行路肩封闭层施工。4、路肩封闭层施工中，要切实做好防渗漏设施，防止地表水等渗入路基。1）沿线路方向每2~5米设置一道防渗缝，尽量与支承层伸缩缝对齐。2）在支承层、电缆槽壁、接触网基础等部位设置防渗缝。编制：复核：签收：年月日注：“技术交底书”一式四份，工程部留一份备查，交一、二、三分部各一份指导施工，并办理交接手续。技术交底书ZT1100JL13-02单位：中铁十一局集团杭长客专项目经理部编号：2013-001工程名称路基工程页数第5页共5页主送单位一、二、三分部交底内容路基路肩封闭层交底内容：3）防渗缝宽度1cm。采用聚氨酯密封胶填塞，聚氨酯密封胶的性能必须满足相关要求，填塞深度不小于3cm。5、封闭层施工时，采取挂线或使用坡度架，确保封闭层大面平顺，坡度一致。6、封闭层纤维砼施工后，及时切缝并洒水养护7天以上，防止封闭层开裂。六、成品保护和环境保护要求1、封...
