塑料表面处理工艺VIP免费

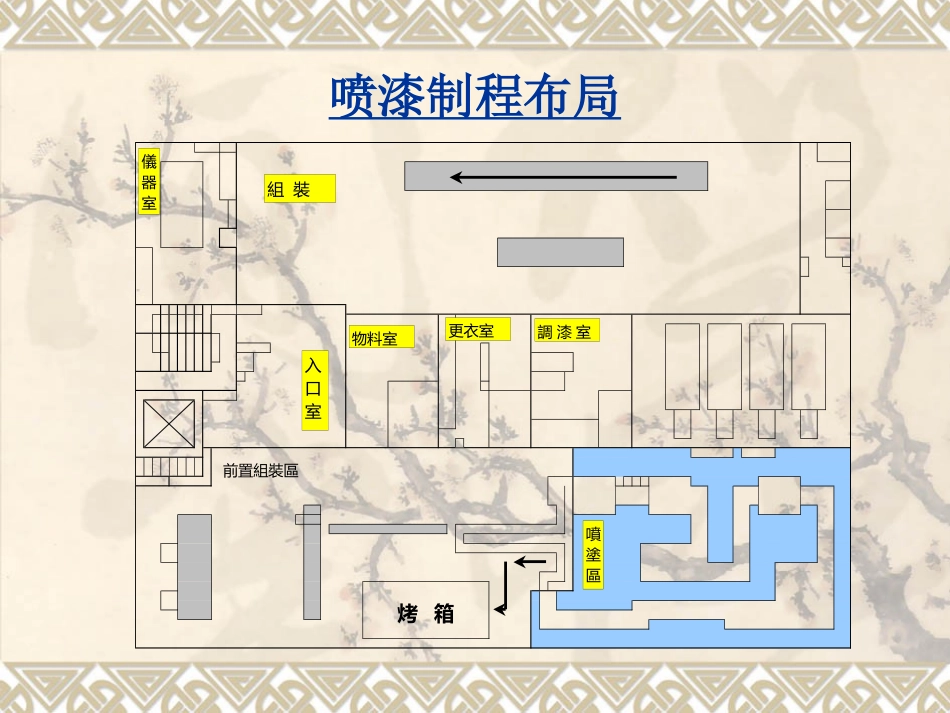

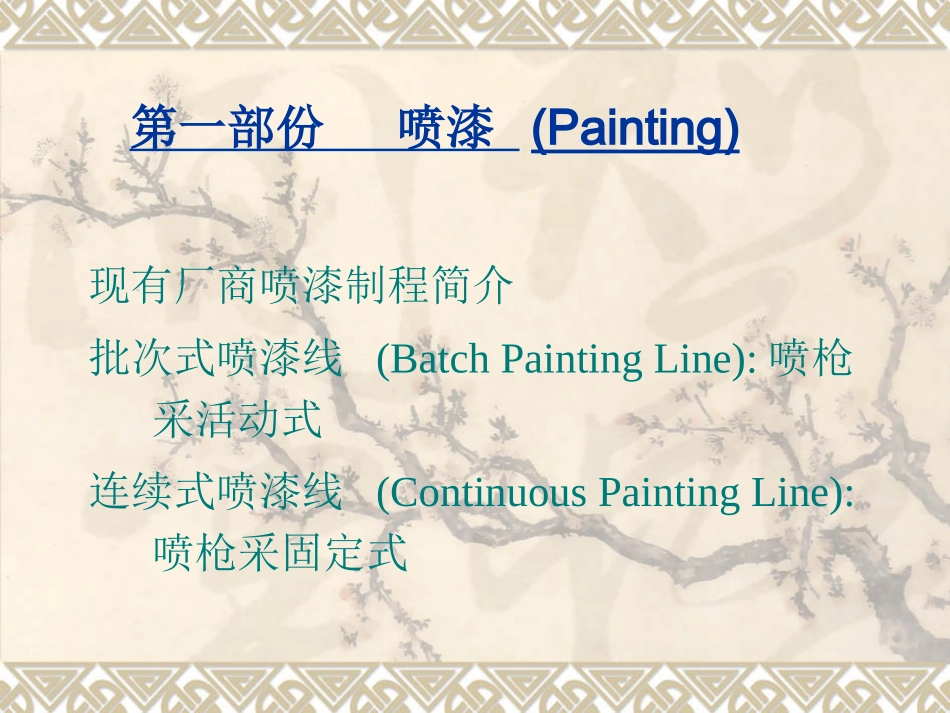

塑料表面处理工艺第一部份喷漆(Painting)现有厂商喷漆制程简介批次式喷漆线(BatchPaintingLine):喷枪采活动式连续式喷漆线(ContinuousPaintingLine):喷枪采固定式喷漆制程布局烤箱前置組裝區噴塗區組裝區儀器室調漆室物料室更衣室入口室喷涂线流线示意图靜電除塵面漆烤箱底漆BOOTH面漆BOOTH底漆烤箱面漆靜置區強制冷卻涂料的组成涂料构成四要素树脂溶剂颜料其它添加剂涂料用树脂的种类酸醇树脂?酚树脂胺基树脂?丙烯树脂环(碳)氧树脂?聚胺基甲酸乙酯矽氧树脂?氟树脂涂料用颜料的种类涂料用颜料，让涂膜显现所想要的颜色主要分类如下：体质颜料著色颜料特殊颜料涂料用助剂涂料中添加例如安定剂、分散剂、防沉剂等助剂；增加涂料的稳定性。稀释剂及用途顾名思义就是要稀释涂料，使涂料稀释到可以作业的浓度并可以降低涂料的成本。稀释剂及用途稀释剂主要用於稀释涂料中树脂，但由於树脂的种类不同，所以稀释剂种类不同；主要成分有机溶剂中的酮类、酯类、醚酯类。利用有机溶剂各成分沸点的不同，乾燥速度也不同，可以制作成适合各种喷涂设备、作业方法及涂膜不同的表现。涂料乾燥的种类挥发乾燥(利用稀释剂蒸发乾燥)融合乾燥(分子与分子因挥发而相聚合)氧化乾燥(不饱和脂肪酸与空气中氧结合)利用架桥反应而乾燥(利用架桥剂即所谓硬化剂形成架桥而硬化)紫外线硬化(不饱和聚脂类加入增感剂後由紫外线波长300～400nm照射後分子聚合而硬化)作业条件之比较(一)膜厚通过测试规格所需之膜厚CASHEW10～15μmAKZONOBEL20～25μm大世纪20～25μm膜厚的增加会增加涂料使用量，成本的增加作业条件之比较(二)作业时乾燥时间及所使用涂料种类CASHEW60×20℃分压克力矽涂料AKZONOBEL80×40℃分PU系列涂料大世纪80×30℃分PU系列涂料乾燥时间的增长会使涂膜於(化学反应)进行高分子聚合反应中增加一些不确定变数，容易造成涂膜的聚合失败或涂膜不良的表现。现有机种在喷漆上所遇到的问题点(１)喷漆层过厚(２)喷漆粒子过粗(３)喷漆均匀度差(４)耐磨性差(５)喷漆有死角(６)喷漆底材的运用问题(７)喷漆影响材质的强度(８)喷漆表面的脏点第二部分IMD(In-MoldDecoration)(模内射出装饰)所谓IMD即为模内射出装饰之统称，目前依制程不同可分为IMF及IML两种，其概要程序如下：薄膜印刷(IMF,IMR)高压真空成型(IMF)精密3D裁切加工(IMF)薄膜射出成型加工(IMF,IMR)IMF(In-MoldbyFilm)此制程是先将油墨印刷在一层厚度约0.18m/m的Film上(材质为PC或PET)，经过forming之後，於射出机台上，靠著模具定位机构定位，在模内与基材一同成型。IMF成形步骤(一)PolycarbonateHardCoatLaminateLaminateRemove2ndsurfacelaminateIMF成形步骤(二)IMDFilmPrintgraphicsinks&drythoroughlyIMF成形步骤(三)IMDFilmRemove1stsurfacelaminateIMF成形步骤(四)HOTAIRHOTAIRHOTAIRForming-NieblingIMF成形步骤(五)VacuumVacuumForming-ThermoformingIMF成形步骤(六)(Optional)UVCuringUVLight•AftercuringthehardcoatsurfaceisscratchresistantFilm的材质选用PC–最佳的底材PMMA-较易脆裂、但透明度较高Polyester-成形性及硬度均佳FormablePET–Furtherdevelopment使用PC的优缺点BenefitsClarityEaseofcutting/printingCompatibilitywithmouldingresinDisadvantagesFormprecision(±0.3mm)Flexibility(embossedswitches)NotinherentlyweatherableChemicalresistancePoorpencilhardness使用PMMA的优缺点BenefitsClarityGoodformingbehaviour(±0.15mm)ExcellentweatheringPencilhardnessDisadvantagesBrittle(cuttinghandlingproblems)PotentialadhesionproblemstoresinFormcanrelaxinmouldingtoolChemicalresistance使用FormablePET的优缺点BenefitsExcellentflexresistanceExcellentchemicalresistanceImprovedformability(formprecisionnotyetdetermined)DisadvantagesCostCompatibilitywithmouldingresinRelaxationinmouldLimitedsupplierchoiceNotyetcommercial铅笔硬度测试比较PMMA最佳PET次之PC最差Stress...
